PTFE（テフロン）クッションガスケット(中芯No.6500）の加工事例 株式会社ダイコー

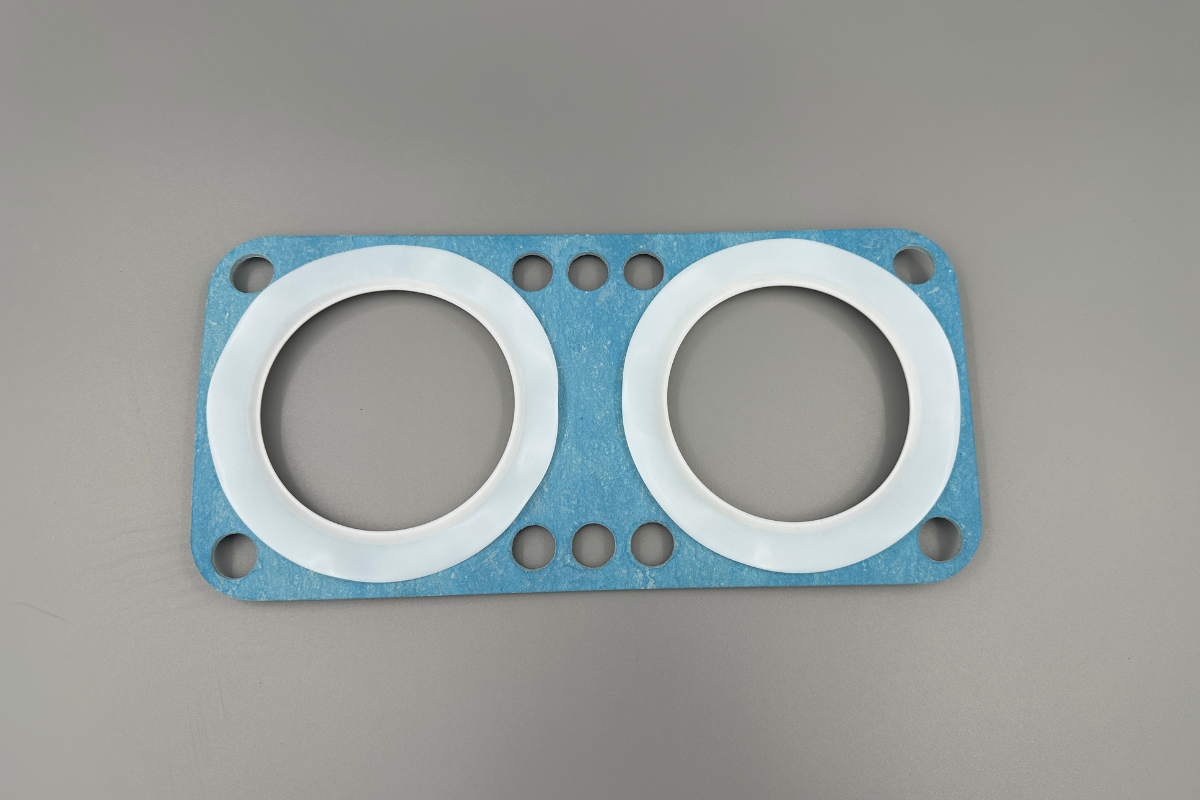

テフロンクッションガスケット(中芯No.6500）の加工事例
ウォータージェット加工による被覆構造の保持と精密穴あけ
加工事例概要
| 製品名 | テフロンクッションガスケット（中芯No.6500） |
|---|---|
| 寸法 | t2.8 × 120W × 250L（φ14穴×10、四隅R20） |
| 材質 / 仕様 | PTFE被覆ガスケット / クリーン仕様・高耐食 |
| 加工法 | ウォータージェット加工 |
今回の事例は、高度な耐薬品性と衛生面での信頼性が求められる設備向けの「V7030(N) テフロンクッションガスケット」です。外形120mm×250mmの長尺形状に10箇所の穴配置と四隅のR加工を施しています。PTFE被覆材は、加工時に被覆部と芯材の剥離やバリが生じやすいため、非接触かつ熱影響のないウォータージェット加工を採用。構造を損なうことなく、図面通りの精密な穴位置再現と滑らかな曲線加工を実現しました。
材質特長：V7030(N) テフロンクッションガスケット
V7030(N)は、弾力性のある中芯材（ノンアスジョイントシート等）を、断面V字形のPTFEで被覆した高性能ガスケットです。
- ✔卓越した耐食性: 表面がPTFEで覆われているため、強酸やハロゲン、各種有機溶剤などの腐食性の強い流体に耐性を持ちます。
- ✔クリーンで汚染レス: PTFEの不活性・非吸着性を活かし、汚染を嫌う食品、医薬品、半導体製造装置等のシール材として最適です。
- ✔柔軟な密着性: 中芯材のクッション性により、純PTFEガスケットよりもフランジ面へのなじみが良く、確実なシールを実現します。
加工のポイント：ウォータージェットによる非接触加工
テフロン被覆ガスケットの加工において、ウォータージェットは最も適した工法です。超高圧水で切断するため、プレス加工で起こりやすい「被覆部のつぶれ」や、刃物加工での「素材の引きつれ」を最小限に抑えます。熱が発生しないため、PTFEの物性変化もありません。また、型代がかからないため、今回のような多穴かつ異形形状の特注品も、1枚からの少量試作や急なメンテナンス案件に低コスト・短納期で対応可能です。
よくあるご質問（FAQ）
Q. テフロン被覆材（クッションタイプ）でも精密な穴あけは可能ですか？
A. はい。ウォータージェット加工により、デリケートな被覆構造を損なうことなく精密にカットできます。CADデータ通りに加工するため、多数のボルト穴があってもズレのない仕上がりをお約束します。
Q. 曲線や複雑な異形形状、大きなR加工にも対応できますか？
A. 可能です。今回のR20加工のように、自由な曲線を滑らかに切り出すことができます。型不要のため、複雑な形状でも迅速に製作いたします。
Q. 食品や医療のクリーン環境でも使用できますか？
A. 表面が不活性なPTFE（フッ素樹脂）のため、不純物の溶出が少なく、汚染を嫌う食品や医薬分野の配管・機器に最適なシール材です。
