バルカーNo.6500 ガスケット加工事例｜ウォータージェットで額縁形状・内外周R加工に対応 株式会社ダイコー
バルカーNo.6500 ガスケット加工事例
ウォータージェットで額縁形状・内外周R加工に対応
加工事例概要
| 製品名 | バルカーNo.6500（水・油用ガスケット） |
|---|---|
| 寸法 | 230W × 380L（額縁幅 40W） 10-φ14 ボルト穴、内外周R加工付き |
| 材質 / 加工法 | バルカーNo.6500 / ウォータージェット加工 |
| 採用業種 | 一般産業機械・プラント関連 |

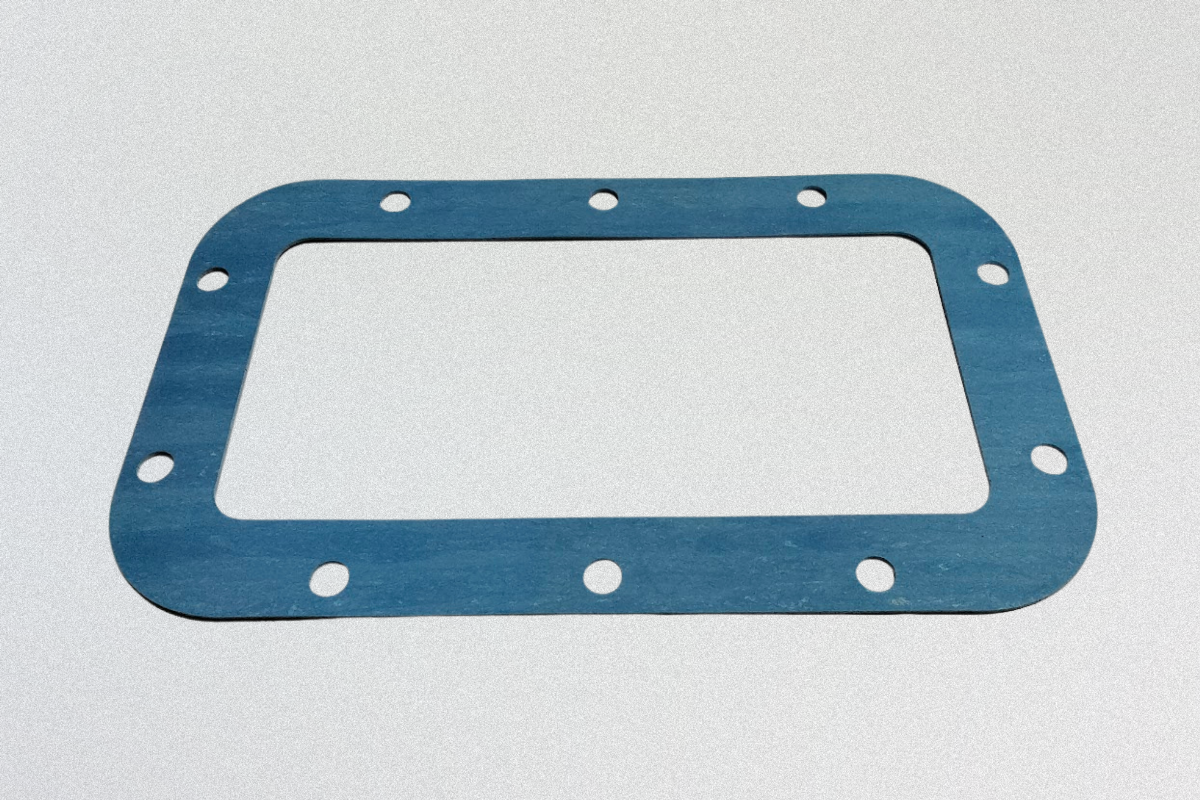

今回の事例は、水や油に対応した汎用ノンアスジョイントシート「バルカーNo.6500」を使用した額縁形状ガスケットの製作です。230mm × 380mmの外形に、組付け用のφ14ボルト穴を10箇所配置し、さらに内外周にR加工（角アール）を施しています。複雑な曲線を含む形状ですが、当社のウォータージェット加工機を用いることで、抜き型を作成することなく高精度に仕上げました。
バルカーNo.6500（ノンアスジョイントシート）とは？
バルカーNo.6500は、人造無機繊維およびアラミド繊維に、耐油性合成ゴム（NBR）を配合して圧延成形された、黒色の汎用ノンアスベストジョイントシートです。
「水」「油」「一般ガス」など、幅広い流体に対応可能なスタンダードな材質です。石油精製、化学プラント、各種産業機械のフランジ部やカバー部のパッキンとして、最も汎用的に使用されています。柔軟性があり、フランジ面への馴染みが良いのが特長です。
加工方法のメリット：ウォータージェット加工
ウォータージェット加工は、CADデータから直接、超高圧の水流で切断する技術です。今回の額縁形状において、以下のメリットを発揮します。
- ✔内外周R加工の精密再現: 手加工や抜き型では困難な、滑らかな曲線（R加工）をCADデータ通りに寸分の狂いなく再現可能です。
- ✔抜き型不要・コスト削減: 230mm × 380mmのような大型かつ複雑な形状でも型代が不要です。1枚からの特注対応でもイニシャルコストを抑えられます。
- ✔材料への熱影響ゼロ: 水で切断するため、熱による素材の硬化や変質がなく、ジョイントシート本来のシール性能を維持したまま加工できます。
よくあるご質問（FAQ）
Q. 内外周に指定のR（半径）を付けることは可能ですか？
A. はい、可能です。今回の事例のように内外周ともにR加工を施すことで、組付け時の安全性を高めたり、応力集中による亀裂を防止したりする効果が期待できます。
Q. バルカーNo.6500以外のジョイントシートでも加工できますか？
A. もちろんです。トンボ印（ニチアス）や各種メーカーのジョイントシート、膨張黒鉛シートなども在庫しており、同様の加工が可能です。
Q. 図面が手書きですが対応可能ですか？
A. はい、手書き図面から当社でCADデータを作成いたしますのでご安心ください。リピート注文時もデータから即座に製作可能です。
バルカーNo.6500ガスケットの加工ならダイコーへ
株式会社ダイコーでは、バルカーNo.6500をはじめとする各種ガスケットの特注加工に1枚から対応しています。複雑な額縁形状や多穴加工、R加工などのご要望にも、国内最大級のウォータージェット設備で迅速にお応えします。シール材でお困りの際は、ぜひ一度ご相談ください。
