ゴム製品
ゴム成形加工品
特質
- ゴムブッシュとゴムワッシャーを組み合わせることにより、天吊り機器の簡易防振が可能です。
- ゴムブッシュには座金が接着されています。
使用用途
冷暖房機器、パッケージ形エアコン、ファンコイルユニット、換気装置、ポンプ、送風機、パイプ、ダクトその他の装置の懸垂支持
ゴムワッシャー
ゴム材質：天然ゴム
| 厚み（T） | 外径（A） | 内径（a） | |
|---|---|---|---|
| M10 | 3t | 25 | 11 |
| 5t | 25 | 11 | |
| 10t | 25 | 11 | |
| 3t | 30 | 11 | |
| 5t | 30 | 11 | |
| 10t | 30 | 11 | |
| M12 | 3t | 32 | 14 |

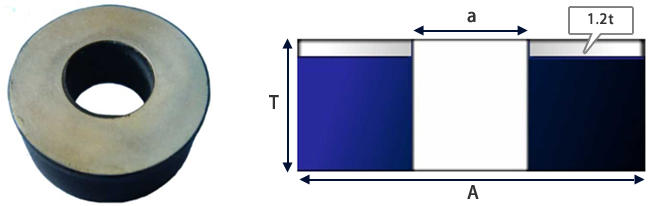

ゴムブッシュ
ゴム材質：EPDM 座金材質：SS400
| 厚み（T） | 座金厚み（t） | 外径（A） | 内径（a） | |
|---|---|---|---|---|
| TH-10 （3/8） |
10t | 1.2t | 26 | 10 |
| TH-14 （1/2） |
10t | 1.2t | 30 | 13.5 |
EPDM成形パッキン
フレキユニオン用パッキン材です。ゴム系の打ち抜き品とは異なり、ゴム成形加工品の為、寸法公差が安定した商品です。
材質：EPDM 硬度：85°
| サイズ | 厚み（t） | 外径（） | s内径（） |
|---|---|---|---|
| 15A | 2.5 | 18.5 | 12 |
| 20A | 2.5 | 24 | 17 |
リブパッキン EPDM成形パッキン
ゴム成形加工品で表面にOリングの突起が付いた商品です。
平形のゴム成形品に比べて少ない締付け面圧でシールすることが出来ます。
材質：EPDM 硬度：85°
| サイズ | 厚み（t） | 外径（） | s内径（） |
|---|---|---|---|
| 15A | 2.5 | 18.5 | 12 |
| 20A | 2.5 | 24 | 16 |

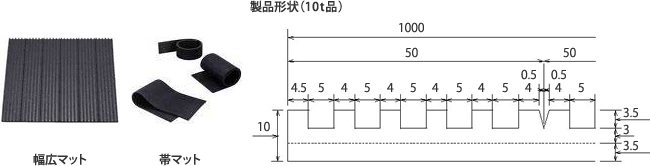

防振パット
振動・防音対策品
防振パットは、表裏面それぞれに凹凸が付き、綏衝、防振、防音材として、振動の伝導防止、軽雑音
を吸収し、衝撃を和らげる働きをするゴムマット材です。対象物の下に敷くだけで簡単に防振効果
が得られます。設置が簡単で、防振及び防音効果があり指定の寸法にカット出来経済的です。
主要用途
冷凍機、チリングユニット、ヒートポンプ、冷却塔、凝縮器、エアバンドリングユニット、パッケージ形エアコン、
送風機、ポンプ、圧縮機、ファン、変圧器、工作機械。鍛圧機械、事務用機器,etc。
特長
据付工事が極めて簡単
特殊な場合を除いて、機械の据付、移動が簡単にでき、特別な基礎工事が不要ですので、
必要な使用場所に敷くだけで防振効果を発揮します。
防振・防音効果が大きい
騒音・共鳴の防止、高周波振動の遮断にも効果があり、防振、防音の効果が著しく、コルク、
砂、フェルト等よりも優れています。
緩衝効果が優れている
両面に特殊な模様を施し、ゴム厚が薄いにも拘わらず、比較的に小さいはね定数が得られ、
使用荷重の範囲が広く、荷重の大小に関係なく、安定した防振効果があります。
経済的
必要に応じてカッターナイフやはさみで必要な大きさに加工して使用でき、非常に経済的です。
また、ボルトの穴あけ加工や寸法切りにも適しています。
加工・使用例
