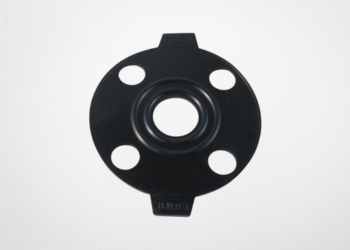

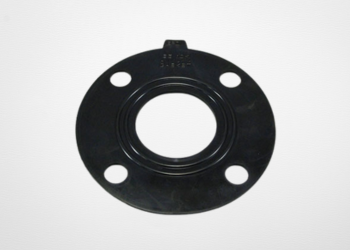

Dパッキン（EPDM成形パッキン）

特徴

EPDMゴム単体を断面形状に加圧成形したガスケットです。
打ち抜きゴムシートガスケットに比べてより低面圧で
安定したシール性が得られるパッキン材です。

特性

• 一体成形品であるため、偏肉がなく表面が平滑です。
• 二条のOリング状の凸部があるため、
  面圧が低くても漏れません。
• ゴムの硬度が適当になっているため、
  熱応力、配管応力に対し緩衝できます。
• 上質バージンゴムを材料としているので
  ライフが長くなります。
• 樹脂製および樹脂ライニングフランジにも使用できます。

最高使用圧力

0.98MPa（約10kgf/cm²）

使用温度範囲

-40℃～100℃

対応サイズ

5K 15A～300A
10K 15A～300A
350A以上はゴム打ち抜き品になります。

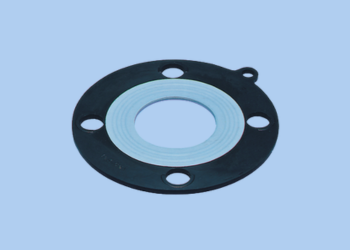

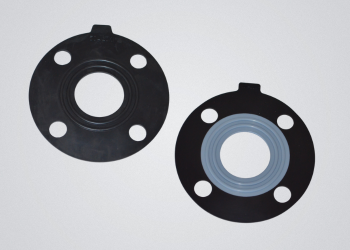

DパッキンPTFE被覆（EPDM成形PTFE被覆品）

特徴

EPDMゴム成形品にふっ素樹脂（PTFE）フィルムを加圧加熱成形し、一体密着させたガスケットです。ゴム特有の弾性とPTFEの防食性を兼ね備えたシール性に優れたパッキン材です。
締付け面圧の得られないPTFEの耐薬品性・防食性を必要なフランジ個所に適しております。

特性

• 一体成形品であるため、偏肉がなく表面が平滑です。
• 二条のOリング状の凸部があるため、
  面圧が低くても漏れません。
• ゴムの硬度が適当になっているため、
  熱応力、配管応力に対し緩衝できます。
• 上質バージンゴムを材料としているのでライフが長くなります。
• 樹脂製および樹脂ライニングフランジにも使用できます。
• 耐薬品性や防食性を必要とし、面圧が得られない配管ライン。

最高使用圧力

0.98MPa（約10kgf/cm²）

使用温度範囲

-40℃～120℃

対応サイズ

10K 15A～300A
他のサイズはテフロン包みガスケットでの対応になります。

各種ゴムパッキン

各種ゴムシートを使用用途に合わせて打ち抜いたガスケットです。使用圧 力10kgf/cm²以下の配管で流体に合わせた材質を選定して加工します。規格サイズから規格外の商品またパッキン材のみでなく緩衝材・クッション材にも使用できます。別紙の「工業用各種ゴム製品物性表」をご参考下さい。
