グラファイト系うず巻き型ガスケット D-1000

アスベストジョイントシート使用範囲をカバーできる
優れたシール性を持っています。

特質

うず巻き型ガスケットとは、高温・高圧用として合理的に設計された高性能のセミメタリックガスケットです。
豊かな弾性を有し装着厚さで締付力を規制できる利点から、火力・原子力発電所やスチームタービン船の蒸気系はもちろん、石油精製・石油化学工業のプロセスラインや熱媒体油ラインなどに広く使用されています。

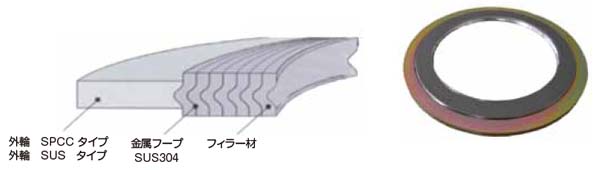

このガスケットは、V字形断面の金属製フープとシール材である（各種フィラー）を重ね合わせ、うず巻き状に硬く巻き込み、巻き始めと終わり部分のフープをスポット溶接で固定したものです。
大きく分けると金属保護材内外輪付きタイプ・金属保護材外輪付きタイプ・金属保護の無い基本形タイプの3種類があります。 それぞれフランジの種類・材質により使い分けをします。

標準サイズ

使用用途

• 一般配管から高温・高圧用フランジ接合箇所
• 蒸気配管等各工業用配管接続箇所
  （特に高温・高圧の蒸気・LNG・液体窒素液体水素などの極低温のガスケット材）

材質

ノンアスフィラー材

グラファイトフィラー材

テフロンフィラー材

構造・適合フランジ形状

内外輪付渦巻き型ガスケット　構造

内外輪付渦巻き型ガスケットは外輪部分がガスケットのセンタリングを容易にし、内輪が付いていることから締付け面圧量を調整せず締めることが出来るガスケット材です。
渦巻き型ガスケットの中ではフランジの形状にもよりますが最も優れたシール性を有します。

外輪付渦巻き型ガスケット　構造

外輪付きガスケットは平面座や全面座のフランジなどの接合部で、内外輪付きほど耐圧力を要求されない部分に使用します。外輪の金属についてはガスケットを装着する場合のボルトに緩衝するのを防ぐ働きがあります。また、ガスケットのセット時にセンタリングを取りやすくする働きもあります。

基本形渦巻き型ガスケット　構造

基本形ガスケットははめ込み形および溝型の管フランジバルブのボンネットをはじめ、各種圧力容器のカバーに用いられるもので、狭い幅で済み、高圧にも安心して使用できます。はめ込みフランジや溶接フランジに使用される物で一般的な管フランジや平面座には、使用出来ません。

フランジ平面座 フランジ全面座 適応ガスケット：内外輪タイプ 　　　　　　　　　外輪タイプ	はめ込み形 薄型 適応ガスケット：基本形タイプ

特殊寸法品

特殊寸法品特殊サイズ品　対応させて頂きます！！

楕円形渦巻き型ガスケット （グラファイトタイプ）	楕円形渦巻き型ガスケット （ノンアスフィラータイプ）

楕円形渦巻き型ガスケット （テフロンフィラータイプ）	内外輪付渦巻き型ガスケット （グラファイトタイプ）
