ガスケットとは？ガスケットの選定をサポートします！

ガスケットは、機械や配管の接合部分に使用されるシール材であり、主に流体の漏れを防ぐ役割を果たします。プラントのメンテナンスや機械設備において、ガスケットは非常に重要な部品です。しかし、その選定や管理を誤ると、重大な事故や生産停止につながるリスクも伴います。ガスケットに関するお困りごとやご要望がございましたら、ぜひ弊社にご相談ください。長年の経験と専門知識に基づき、お客様の課題解決を全力でサポートいたします。

ガスケットの役割とは？

プラント設備や機械装置においてガスケットは、接合部の流体漏れ、異物混入、気密・水密性の低下、振動・騒音を抑制する重要なシール材です。

ガスケットの主な役割

• 流体漏れの防止：ガス、液体、蒸気などの流体が接合部から漏れるのを防ぎます。
• 異物混入の防止：外部からの異物（粉塵、水など）が内部に侵入するのを防ぎます。
• 振動や騒音の低減：接合部の振動や騒音を吸収し、機械の安定性を高めます。
• 電気絶縁：電気絶縁性のあるガスケットは、電気回路の絶縁にも使用されます。

ガスケットの種類と用途

ガスケットは、使用される環境や流体の種類、温度、圧力などに応じて、様々な材質や形状のものが使用されます。主な種類と用途は以下の通りです。

• ジョイントシート系：繊維材料と充填材、ゴムなどを混ぜて、圧延加硫した板状のガスケットです。
• ゴム系：ニトリルゴム・EPDM・ネオプレンゴム・シリコンゴムなどをフランジ形状に打ち抜いて使用されるガスケットです。
• 樹脂系：PTFEソリッドガスケット，PTFE包みガスケット，特殊充填材入りPTFEガスケットなど薬液に耐性のあるガスケットです。
• 渦巻き形ガスケット：金属板と非金属テープを交互に巻き付けたもので、高温・高圧の配管フランジなどに使用されます。
• 金属被覆ガスケット：金属板で非金属材料を覆ったもので、高温・高圧の配管フランジなどに使用されます。
• 繊維系：ガスラクロスやセラミッククロスは機器のマンホール・熱風・排ガス用ダクトなどに使用されます。

ガスケットの種類と特徴

1.ノンアス化に伴う細分化

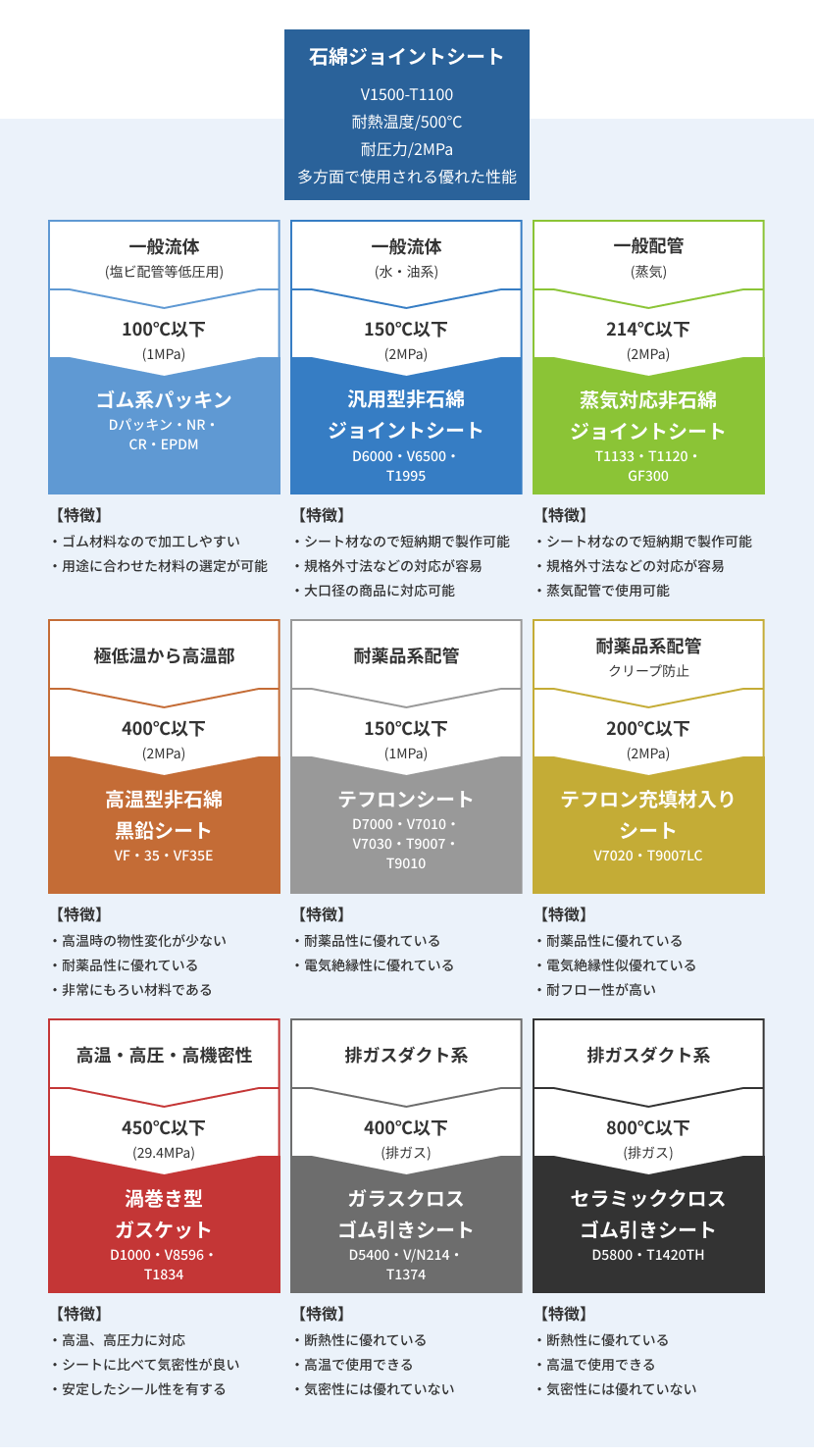

石綿（アスベスト）を含まないガスケットが求められるようになった現在、ガスケットの選定はより細かくなっています。以下のサイドマップは、ガスケットのノンアス化に伴う細分化を示しています。これにより、用途に応じた最適な製品を選定する際の参考にできます。

上記のマップでは、用途ごとに細分化された製品群が示されています。例えば、一般的な水・油系流体用、蒸気用、そして高温や高圧に対応したガスケットの選定が分かれています。使用環境や要求される性能に基づいて、最適なガスケットを選びましょう。

2.ガスケットの選定基準

ガスケットの選定には、以下の要素が重要です。

• 使用温度範囲：使用環境に適した温度範囲の製品を選びましょう。
• 使用圧力：圧力に対応した耐圧性のあるガスケットが必要です。
• 使用流体の種類：油系、ガス系、化学薬品系など、流体に対応したガスケットを選定します。
• 配管形状：配管の形状に合わせたガスケットを選ぶことで、より確実な密閉を実現できます。

以下は代表的なガスケットの選定例です。

その他製品に関する選定例についてはこちら新しいWindowで開きます

3.ガスケットの適用範囲と流体適合

各ガスケットは、使用される流体に対して適合する必要があります。流体の種類により、適切な材質や構造を選定することが重要です。以下の流体適合表を参考にし、ガスケットの選定を行ってください。
こちらから、流体に適合したガスケットの詳細情報をご覧いただけます。

ガスケット流体適合表を確認する新しいWindowで開きます

ガスケットの選定に役立つ資料

ガスケットを選定する際の詳細なデータや構造特性に関しては、以下の資料をご確認ください。

ガスケット適合表(配管・流体ガスケット)

各種流体に対応したガスケットを選定するための詳細なデータをまとめた資料です。PDFリンクを参照ください。

ガスケット適合表(配管・流体ガスケット)はこちら新しいWindowで開きます

バルカーニチアス流体適合表

バルカーとニチアス製品におけるガスケットの耐薬品性を考慮した適合表です。使用実例とガスケットの素材に基づき、選定に役立つ情報を提供しています。

• 全体新しいWindowで開きます
• 水系流体・油系流体(油類、アルコール類)新しいWindowで開きます
• 油系流体(炭化水素系ガス、動植物油)・溶剤・腐食性流体(溶剤・洗浄剤)新しいWindowで開きます
• 溶剤・腐食性流体（酸、ハロゲン）新しいWindowで開きます
• 溶剤・腐食性流体（塩・アルカリ、モノマー、その他一般化学薬品）新しいWindowで開きます
• ガス系流体Ⅰ・ガス系流体Ⅱ・低温流体新しいWindowで開きます

まとめ

プラントのメンテナンスや機械設備では、様々な種類のガスケットが使用されています。適切なガスケットを選定し、正しくメンテナンスすることで、設備の安全性と信頼性を高めることができます。ノンアス化が進む中で、最適なガスケットを選びましょう。
