ジョイントシート・高機能シート

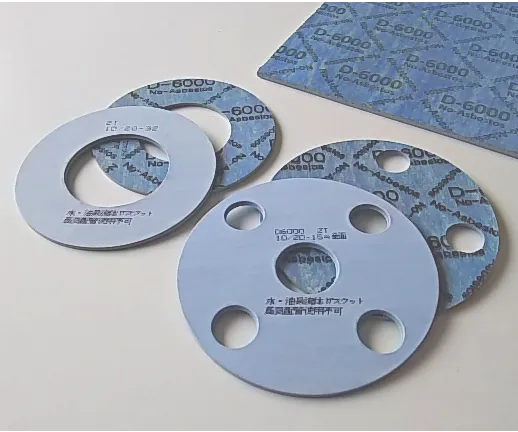

D6000
- 水・油系流体
- ダイコー
D-6000ノンアスジョイントシートは、高品質非アスベスト繊維に耐油性に優れた合成ゴムバインダーを使用し、少量の充填材を混和し圧延加硫したジョイントシートです。
- 主要用途
- 水・海水・熱水 各工業用配管接続箇所。
各種産業の管フランジ、機器用のガスケットとして使用。 - 特長
- ・石綿ジョイントシートと同様、加工性が優良です。
・大口径な製品まで製作が可能です。
・加工性に優れている為、短納期に対応できます。
・弾性があり、フランジ部のなじみが良いです。

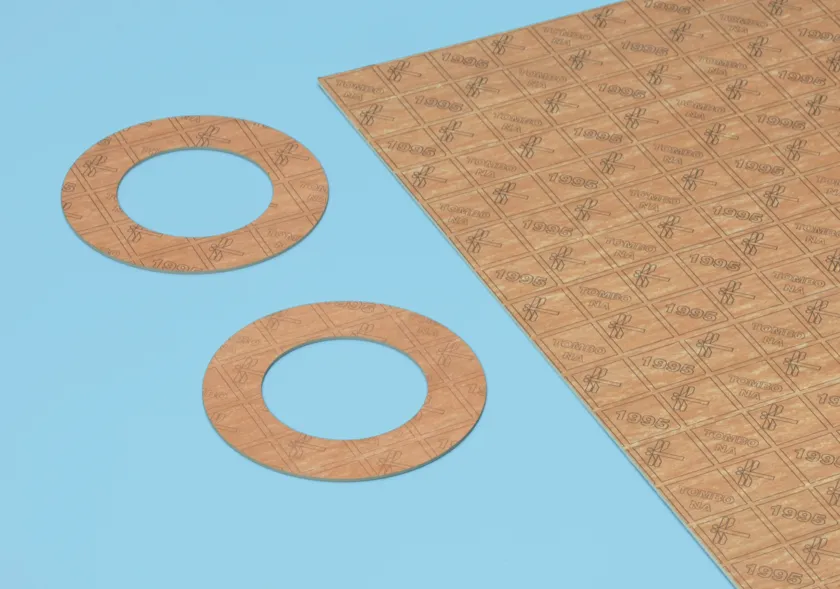

TOMBO™ No. 1995
- 水・油系流体
- ニチアス
ゴム、繊維、充填材を混合し、ロールで加工したジョイントシートです。
- 主要用途
- 水、水蒸気、熱水、ブライン、海水、石油系炭化水素、アルコール、動植物油、熱媒油、弱酸、弱アルカリ、塩類溶液、空気、排ガスなど
- 特長
- ・大口径のガスケット 最大3810×3810mm(9Sサイズ)を継目なしに製作可能です。
・比較的低温のフランジ、バルブ、機器に用いられます。

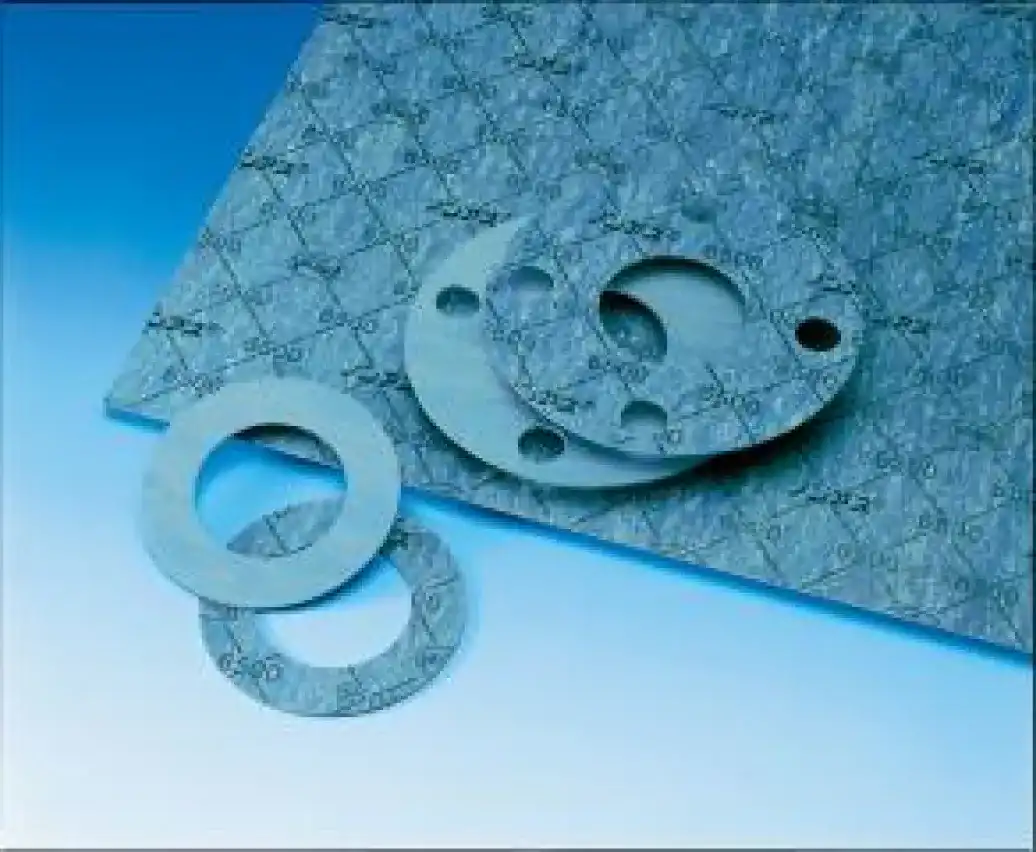

バルカーNo.6500
- 水・油系流体
- バルカー
非石綿繊維と耐熱・耐油性ゴムバインダーを混和し、圧延加硫したジョイントシートです。
- 主要用途
- 石油精製・化学、船舶などの各種産業配管フランジ、弁ボンネット、各種機器接合部
- 特長
- ・大口径のガスケット 最大3048×3810mmを継目なしに製作可能です。
・比較的低温のフランジ、バルブ、機器に用いられます。

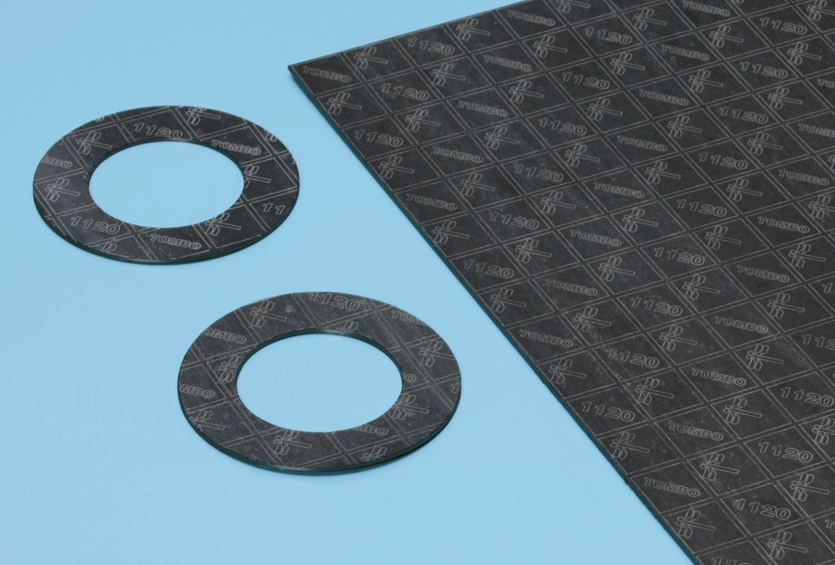

TOMBO™ No. 1120
- 蒸気・高温・高圧系
- ニチアス
黒鉛を主成分としている為、耐熱性・耐蒸気性・耐食性に優れ、傷が付きにくく、柔軟性にも優れたジョイントシートです。
- 主要用途
- 水、水蒸気、熱水、石油系炭化水素、アルコール、動植物油、熱媒油、芳香族炭化水素、有機溶剤、弱酸、弱アルカリ、塩類溶液、空気、排ガスなど
- 特長
- ・膨張黒鉛を主成分としているため、耐熱性・耐蒸気性・耐食性にすぐれます。
・傷が付きにくく、柔軟性に優れます。
・比較的高温のフランジ、バルブ、機器に用いられます。
・LNGなどの低温流体には、特殊処理を施したTOMBO No.1120-LNを推奨します。

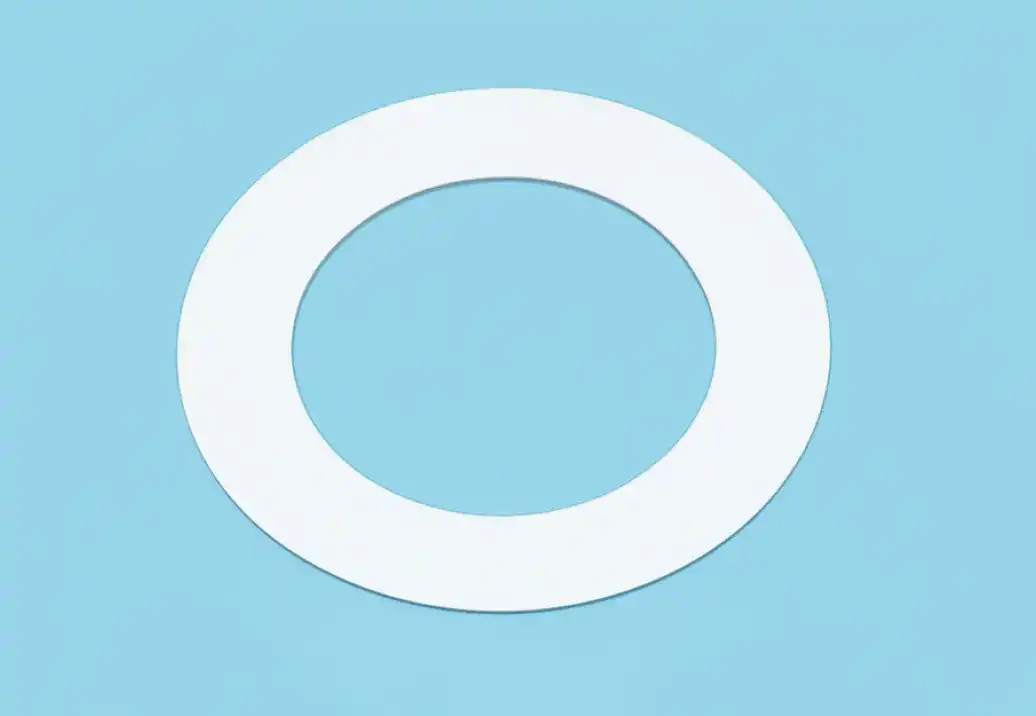

TOMBO™ No. 1133
- 有機溶剤・薬品
- 蒸気・高温・高圧系
- 電気絶縁
- ニチアス
耐熱性・耐薬品性に優れたフッ素樹脂を主成分としたジョイントシートです。
- 主要用途
- 水、水蒸気、熱水、ブライン、海水、石油系炭化水素、アルコール、動植物油、熱媒油、芳香族炭化水素、有機溶剤、弱酸、弱アルカリなど
- 特長
- ・酸・アルカリ・石油・石油化学製品、有機溶剤、熱油、熱媒ガス、蒸気など幅広い流体に使用可能。(一部の強アルカリ、強酸を除く)
・白色でプロセス流体に適している。
・電気絶縁性を必要とするところにも使用可能です。
TOMBO™ No. 1155
- 有機溶剤・薬品
- 蒸気・高温・高圧系
- ニチアス
従来のシートガスケットに比べ、耐熱性を大幅に向上させ、高温でより長期間の使用を可能としたジョイントシートです。
- 主要用途
- 水、水蒸気、熱水、ブライン、海水、石油系炭化水素、アルコール、動植物油、芳香族炭化水素、有機溶剤、空気、排ガス、可燃性ガスなど
- 特長
- ・高温の水・油・蒸気、各種有機溶剤・低温流体・可燃性ガス・不活性ガス・不燃性ガスなどユーティリティ用途に使用可能です。(一部アルカリ・酸系流体にも使用可)
・高温でのクリープが小さく、高温下で使用可能です。高温での劣化も少なく、長期的に使用可能です。
・他のふっ素樹脂ガスケットに比べ、最も高い耐熱性です。

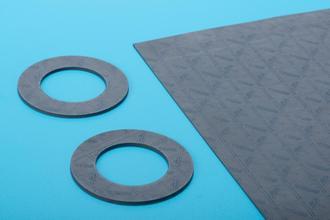

バルカーNo.GF300
- 有機溶剤・薬品・食品対応
- 蒸気・高温・高圧系
- バルカー
ブラックハイパー。黒鉛とPTFEを主成分とした、耐熱性・耐薬品性に優れたジョイントシートです。
- 主要用途
- 水、海水、熱水、水蒸気、原油、アルコール、動植物油、熱媒油、一般溶剤、弱酸、弱アルカリ、空気、窒素ガス、不活性ガス、排ガス、可燃性ガス、極低温流体、など
- 特長
- ・高機能シートの中でも、水蒸気や油などのユーティリティラインに最適な汎用タイプです。
・PTFEをバインダーとした製品の中で、これまでの課題であったクリープ緩和特性を大幅に改善したことで長期高温特性に優れています。

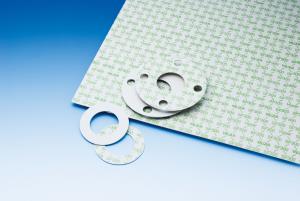

バルカーNo.SF300
- 有機溶剤・薬品・食品対応
- 蒸気・高温・高圧系
- バルカー
ホワイトハイパー。PTFE（四フッ化エチレン樹脂）をバインダーとして使用した白色のシートガスケットです。
- 主要用途
- 水、海水、熱水、水蒸気、空気、酸（高温の濃硫酸、濃硝酸などの酸化性酸を除く）、弱アルカリ、塩類水溶液油類、アルコール、脂肪族系溶剤など
- 特長
- ・製品の品質管理が厳しい石油化学や食品関連のプロセスラインなど、ガスケットからの黒色異物混入が問題となる箇所で優れた性能を発揮します。
・耐熱性・耐薬品性にも優れているため、高温・腐食環境下でも安定したシール性能を保ちます。

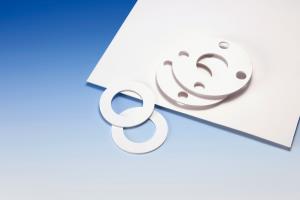

バルカーNo.ＭF300
- 有機溶剤・薬品
- 蒸気・高温・高圧系
- バルカー
ブライトハイパー。主成分がPTFE（ふっ素樹脂）とアルミナのため白色です。流体への黒色異物の混入を防ぎます。
- 主要用途
- 水、海水、熱水、水蒸気、原油、アルコール、動植物油、熱媒油、一般溶剤、弱酸、弱アルカリ、強酸・強アルカリ、空気、窒素ガス、不活性ガス、排ガス、可燃性ガス、酸素、極低温流体、など
- 特長
- ・GF300やSF300に比べ、耐薬品性を高めたガスケットで、酸とアルカリ両方に適用可能です。
・白色無地のため、汚染を嫌うラインに最適です

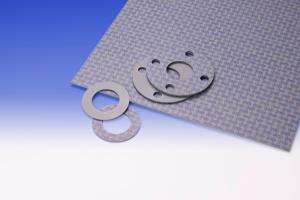

バルカーNo.UF300
- 有機溶剤・薬品・食品対応
- 蒸気・高温・高圧系
- バルカー
ユニバーサルハイパー。高機能シートの中で最も幅広い流体に使用可能であり、薬液ラインにおけるガスケットの統合を可能にするシートガスケットです。
- 主要用途
- 水、海水、熱水、水蒸気、空気、油類、一般溶剤、弱酸・弱アルカリ、強酸・強アルカリ、各種ガス類に使用される各種産業用機器
- 特長
- ・（GF300等）と同等の高温信頼性があり、耐薬品性と高温特性をあわせもった製品です。
・アルカリラインと酸ラインが混在するプラントで、ガスケットの統合推進に効果的です。

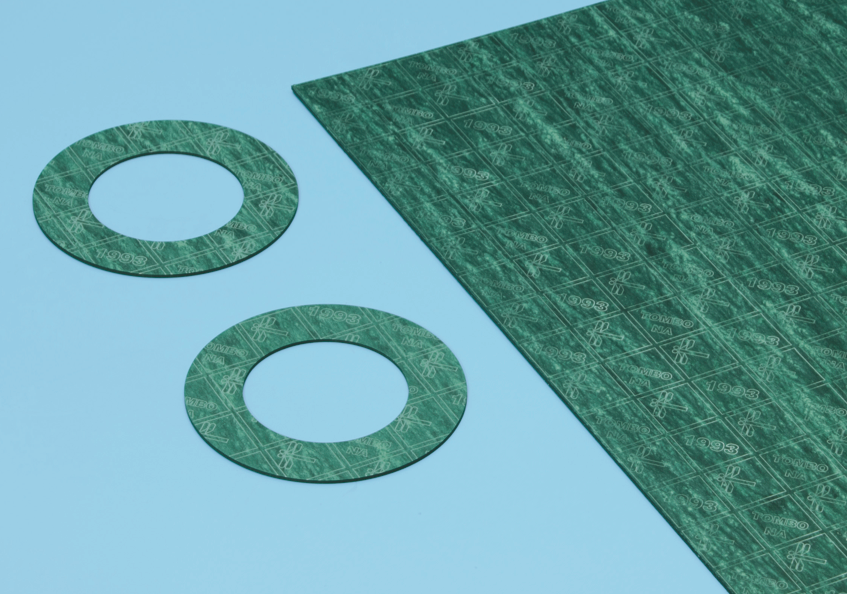

TOMBO™ No. 1993
- 蒸気・高温・高圧系
- ニチアス
耐熱性・耐蒸気性に優れたジョイントシートです。
- 主要用途
- 水、水蒸気、熱水、ブライン、海水、石油系炭化水素、アルコール、動植物油、熱媒油、弱酸、弱アルカリ、塩類溶液、空気、排ガスなど
- 特長
- ・耐熱性、耐蒸気性に優れ、蒸気ラインに適しています。
バルカーNo.6502
- 蒸気・高温・高圧系
- バルカー
バルカーNo.6500に比べて耐熱性に優れた原材料を配合したジョイントシートです。
- 主要用途
- 石油精製・化学、蒸気ライン、配管フランジ、弁ボンネット、各種機器接合部
- 特長
- ・バルカー6500に比べて耐熱性に優れています。幅広い用途に適用可能です。
・有機繊維を必要最少量とし、耐熱性に優れる人造無機繊維と炭素繊維で構成されています。
・特殊構造によりシート表面は平滑であり、シート内部は高密度であるのでシール性に優れています。
バルカーNo.6500AC
- 水・油系流体
- バルカー
バルカー No.6500の防食タイプです。
- 主要用途
- 各種産業の防食性を必要とするステンレス配管フランジ、弁ボンネット、各種機器接合部
- 特長
- ・可溶性塩素を低減したジョイントシートで、ステンレス鋼フランジで水・水溶液をお使いの際に腐食抑制効果があります。
・表面処理によりフランジへの固着が低減します。
