強酸流体にも使用可能 TOMBO No.9007-LC フッ素樹脂ガスケットの加工事例 株式会社ダイコー
TOMBO No.9007-LC 角形フッ素樹脂ガスケットの加工事例
耐酸・低クリープパッキン（3t × 100W × 120L）の型レス短納期製作
加工事例概要
| 製品名 | 角形耐薬品フッ素樹脂ガスケット（ナフロン™LCシートパッキン） |
|---|---|

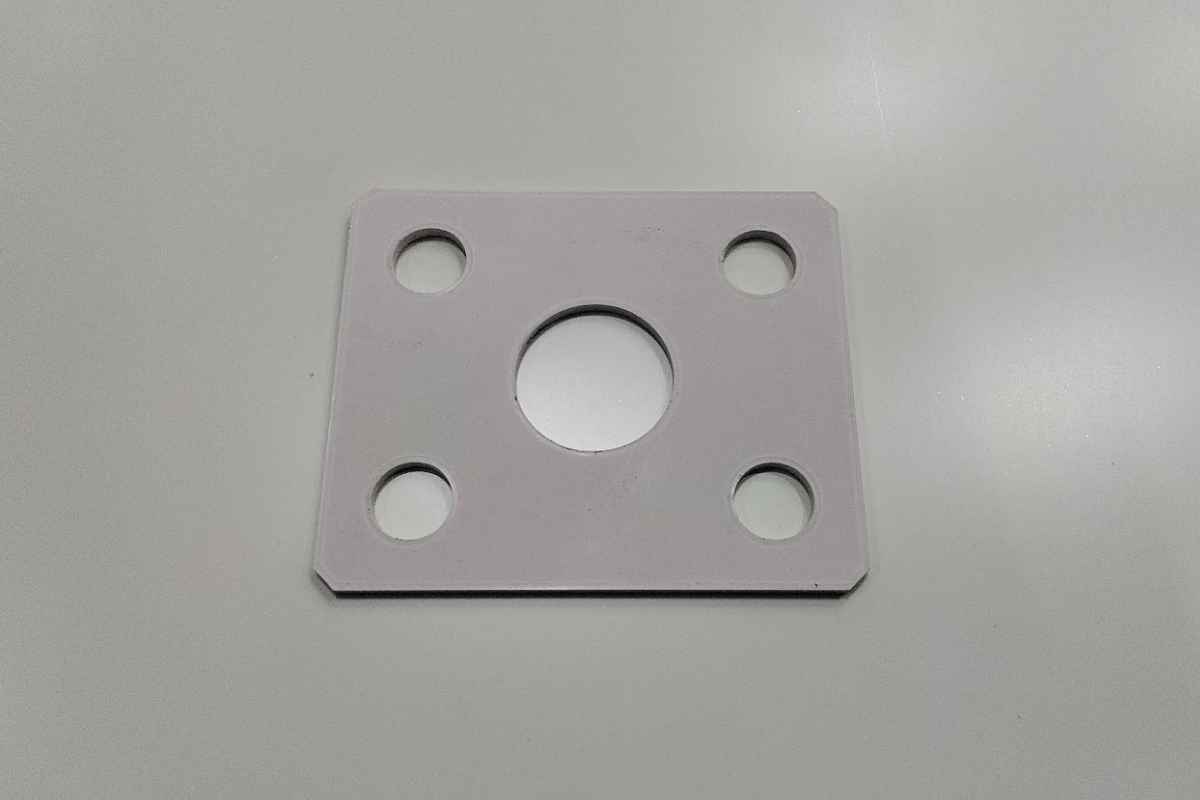

| 寸法 / 形状 | 厚み3t × 100W × 120L［中央φ37穴 ＋ 4隅ボルト通し穴・角面取り加工］ |
| 材質 / 仕様 | ニチアス製 TOMBO™ No.9007-LC（ナフロン™LCシート / シリカ配合PTFE / 淡青〜白色） |
| 加工法 / 数量 | NCプロッター加工（金型不要・ナイフカッティング） / 12枚 |
今回の加工事例は、化学プラントや酸性流体を取り扱う機器配管フランジ部で使用される角形ガスケットの製作です。ニチアス製のシリカ配合PTFEシート「TOMBO™ No.9007-LC（厚み3mm）」を採用し、100W×120Lの角形外寸に対し、中央のφ37開口穴および4箇所のボルト通し穴を切り出しました。フィラーとしてシリカを均一配合した本材料は、純粋なバージンPTFEに比べて加熱時のクリープ変形（コールドフロー）を強力に抑制し、強酸流体に対しても優れた耐食性を発揮します。製作にはNCプロッター加工機を活用し、CADデータから直接カットを行うことで、金型代不要（イニシャルコストゼロ）にて12枚のロット品をスピーディーにお届けいたしました。
材質特長：ニチアス製 TOMBO™ No.9007-LC（ナフロン™LCシート）
「TOMBO™ No.9007-LC」は、PTFEに無機充填材（シリカ）を高度に配合した耐薬品性ガスケットシートです。PTFE本来の優れた化学的安定性を保持しながら、弱点である熱変形を大幅に改善しています。
- ✔加熱時の耐クリープ性（へたり防止）を大幅改善: シリカを配合しているため、PTFEのみのガスケットに比べて加熱時にもクリープしにくいのが特長です。熱サイクルを伴う配管フランジでもボルトの軸力低下を防ぎ、安定した面圧を長期にわたり維持します。
- ✔強酸流体に対応する卓越した耐薬品性: 硝酸、塩酸、硫酸などの強酸流体をはじめとする各種薬品配管に安心してご使用いただけます。（※フッ酸、強アルカリ流体には使用できませんのでご注意ください）
- ✔優れた電気絶縁性と非汚染性: 流体への成分溶出が極めて少なく、クリーンな化学プロセスラインや電子材料製造設備などの耐酸シールにも適しています。
加工のポイント：シリカ配合シートの型レスプロッター切断
シリカなどの無機フィラーが充填されたPTFEシートは、純PTFEに比べて硬質で引き裂きに強い一方、打ち抜き金型では刃先の摩耗が激しく、少量のロット製作では金型製作費（イニシャルコスト）が課題となります。ダイコーでは、数値制御（NC）プロッター加工機を採用。3mm厚のシート材を真空バキュームテーブル上でしっかりと吸着保持し、専用の超硬ナイフで外周の四角形状、中央φ37穴、ボルト穴を自動連続切断いたしました。熱変形やバリを発生させることなく、角部のアール面取りを含めて忠実に再現。金型代ゼロで、12枚という小ロットでも短納期・低コストでお届けいたしました。
よくあるご質問（FAQ）
Q. フッ酸や強アルカリ流体を使用している配管には、どの材質を選定すべきですか？
A. TOMBO™ No.9007-LCはシリカ配合のためフッ酸や強アルカリには使用できませんが、流体の詳細条件に合わせて最適なグレードをご提案いたします。
Q. 厚み3t以外のナフロン™LCシートや、JIS規格丸形フランジでも加工できますか？
A. はい、製作可能です。1.5tや2tなどの厚みにも対応しており、JIS・JPI規格の丸形フランジガスケット（RF・FF）から角形・長円などの異形パッキンまで、CADデータから金型不要で加工いたします。
Q. 今回の事例のように12枚といった小ロットでも短納期対応してもらえますか？
A. もちろんです。抜き型を作らないプロッター加工ですので、金型代（イニシャルコスト）がかからず、1枚〜数十枚の補修・試作ロットでもスピーディーに製作・納品いたします。
