ゴア® SGM® ガスケット（ePTFE）の加工事例

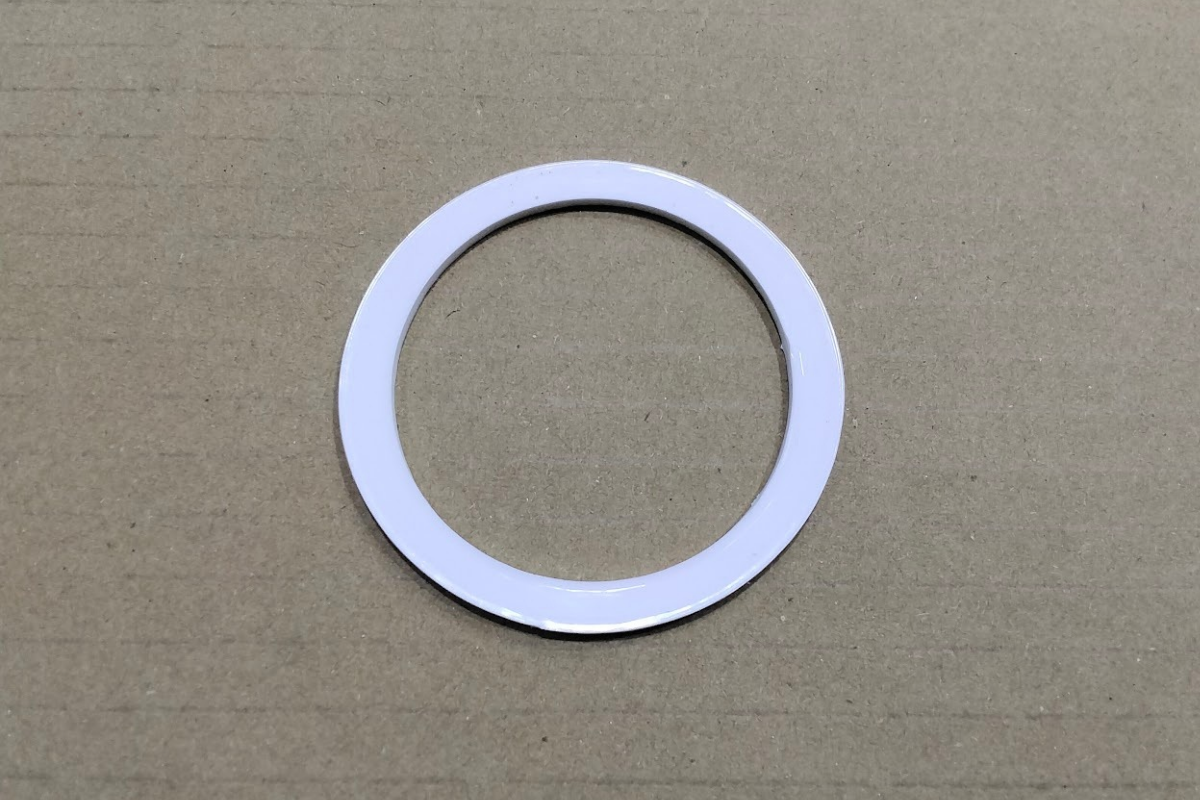

型不要のプロッター加工によるリングパッキン（2t × φ70 × φ56.5）の短納期製作
加工事例概要
| 製品名 | ゴア® SGM® シートガスケット（プロセス配管・機器フランジ用シール） |
|---|---|
| 寸法 / 形状 | 厚み2t × 外径φ70 × 内径φ56.5［円形リング形状］ |
| 材質 / 仕様 | 日本ゴア製 ゴア® SGM® ガスケット（100%延伸PTFE / 白色） |
| 加工法 / 数量 | NCプロッター加工（金型不要・ナイフカッティング） / 2枚 |
今回の加工事例は、化学プラントや半導体・製薬ラインなどの過酷な流体配管で使用される「ゴア® SGM® シートガスケット」のリング製作です。100%延伸PTFE（ePTFE）で構成された厚み2mmのシート材から、外径φ70・内径φ56.5の円形パッキンを切り出しました。延伸PTFE特有のしなやかさと高い引張強度を保ったまま、当社では金型不要のNCプロッター加工機を用いて加工。CADデータから直接、超硬刃でシャープに輪郭を切り出すことで、素材の断面を潰すことなく滑らかなカット面を実現。抜き型代不要（イニシャルコストゼロ）にて、緊急メンテナンス用の2枚を短納期でお届けいたしました。
材質特長：ゴア® SGM® ガスケット（100%延伸PTFE）
ゴア® SGM® ガスケットは、耐薬品性、耐熱性に優れ、強度と柔軟性を兼ね備えた100%延伸ポリテトラフルオロエチレン（ePTFE）からなる長期信頼性に優れた鋼製配管・機器フランジ用シートガスケットです。
- ✔優れた応力緩和特性と耐クリープ性: PTFE100%でありながら、独自の多方向延伸技術により、従来のPTFEガスケットや充填材入りPTFEガスケットと比較して、高温時でも優れた応力緩和特性（コールドフロー防止）を示します。
- ✔万能の耐薬品性と非汚染性: 強酸、強アルカリ、ハロゲン、各種有機溶剤など、ほぼすべての化学薬品に対して完全な不活性を示し、流体を汚染しないため医薬・食品ラインにも適しています。
- ✔ガスケット統一化と安全操業への貢献: プロセス配管・機器フランジ用ガスケットに求められるあらゆる特性をバランスよく兼ね備え、長期間高いシール性を発揮し、ガスケットの仕様統一化を進め、安全なプラント操業に貢献します。
加工のポイント：ePTFEの柔軟性を活かす型レスプロッター切断
延伸PTFEシートは柔軟で弾力があるため、打ち抜き金型では刃の進入角度によって端面が潰れたり、寸法変化が起きやすい特性があります。また、規格外寸法のリングパッキンを数枚だけ製作する場合、金型代が高額になってしまいます。ダイコーでは、数値制御（NC）プロッター加工機を採用。バキュームテーブル上でシートを均一に吸着固定し、専用カッター刃の角度と速度を最適にコントロールしながら自動切断します。材料に過度な引っ張りや歪みを与えずに、φ70×φ56.5の内外径同心度を美しく仕上げます。金型代（イニシャルコスト）が一切不要なため、2枚といった小ロットでも短納期・低コストでお届け可能です。
よくあるご質問（FAQ）
Q. 厚み2t以外のゴア® SGM® シートや、他寸法・異形形状でも加工できますか？
A. はい、製作可能です。1.5t、3tなどの主要厚みに対応しており、JIS・JPI規格フランジ寸法はもちろん、ボルト穴付きの全面パッキン（FF）や機器形状に合わせた角形・異形ガスケットもCADデータから短納期でカットいたします。
Q. 一般的なPTFE（テフロン）ガスケットとの違いは何ですか？
A. 通常のPTFEシートは高温・高面圧下で「コールドフロー（クリープ変形によるへたり）」を起こしやすくボルトの緩みにつながりますが、ゴア® SGM® は多方向延伸技術によりその弱点を大幅に克服。高温時でも優れたボルト面圧を維持し、長期的な漏れ防止を実現します。
Q. 2枚だけの緊急メンテナンス手配でも対応してもらえますか？
A. もちろんです。抜き型を作らないプロッター加工ですので、金型代ゼロで1枚・2枚から即座に製作・発送いたします。突発的なプラントの定期点検や補修時にもぜひお任せください。
