テフロン製 特注フランジパッキンの加工事例 プロッター加工による薄物0.5tシートの異径多穴（1-φ8＋7-φ12）精密カッティング 株式会社ダイコー
.png)

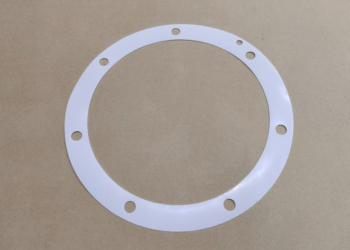

テフロン製 特注フランジパッキンの加工事例
プロッター加工による薄物0.5tシートの異径多穴（1-φ8＋7-φ12）精密カッティング
加工事例概要
| 製品名 | テフロン（PTFE）製 特注フランジガスケット（位置決め異径穴仕様） |
|---|---|
| 寸法 / 形状 | 0.5t × 外径φ260.5 × 内径φ210.4［PCD235.2 / 1-φ8 ＋ 7-φ12（計8穴）］ |
| 材質 / 仕様 | PTFE（フッ素樹脂 / テフロンシート 0.5mm厚） |
| 加工法 / 数量 | プロッター加工（NC精密ナイフカット） / 小ロット短納期対応 |
今回の加工事例は、耐薬品性・非粘着性に優れた「テフロン（PTFE）シート（厚み0.5mm）」を使用し、外径φ260.5・内径φ210.4という細幅リング形状の特注フランジガスケットを製作した事例です。ボルトピッチ円（PCD235.2）上に、締結用のφ12穴が7箇所、位置決め・誤組み付け防止用（ノックピン／エア抜き）とみられるφ8穴が1箇所配された非対称な異径穴構造となっています。0.5mmの薄物PTFEはすべりやすく刃物の牽引で変形しやすい難加工材ですが、当社ではプロッター加工機を採用。CADデータから高精度に刃先を数値制御し、幅約25mmのリング円弧および大小の穴ピッチを金型代不要（イニシャルコストゼロ）で美しくシャープに切り出しました。
材質特長：テフロン（PTFE）シートの信頼性
PTFE（ポリテトラフルオロエチレン）は、化学工業・半導体・食品設備などの過酷な条件下で最も信頼されるフッ素樹脂シール材料です。
- ✔ほぼ全ての流体に侵されない耐薬品性: 強酸・強アルカリ・各種溶剤に対して完全な不活性を維持し、腐食性の高い配管ラインでも侵される心配がありません。
- ✔-200℃〜+260℃に及ぶ卓越した耐熱・耐寒性: 極低温の液化ガスラインから高温スチームラインまで、広範囲の運転温度域で安定したシール性を発揮します。
- ✔非粘着性とクリーン性: フランジ金属面に固着・焼き付きを起こさず、分解メンテナンス性に優れています。また流体への成分溶出がなく衛生面でも極めて有利です。
加工のポイント：薄物PTFEの伸び・よれを防ぐ型レス精密カット
外径φ260mmを超える薄手リングパッキン（0.5mm厚）は、円周方向への剛性が低く、カッターの走向圧や摩擦で材料が逃げて真円度が崩れやすい特徴があります。また、1箇所だけφ8・他7箇所がφ12という非均一ピッチの穴あけは、金型（抜き型）を作ると高額なイニシャルコストが発生します。ダイコーのプロッター加工機は、真空吸着でシート全面をフラットに保持しながら、微細な超硬刃で正確にトレース切断。熱変形やバリを一切出さず、コンマ台（φ260.5／φ210.4／PCD235.2）の指示寸法通りに完璧なリングガスケットを切り出します。型代ゼロで1枚〜の試作・補修手配にも即応可能です。
よくあるご質問（FAQ）
Q. JIS規格・ANSI規格にない中途半端な外径・内径・穴ピッチでも製作できますか？
A. はい、CADデータや図面寸法に合わせて0.1mm単位で自由に製作可能です。本事例のような特注フランジ寸法や異径穴（φ8とφ12の混在）も、金型不要でそのままカットいたします。
Q. 0.5mm厚のほか、1.0mmや2.0mm、3.0mm厚などのPTFEシートでも加工できますか？
A. もちろん可能です。薄物フィルム（0.1t〜）から汎用厚み（1t〜3t）、さらに10mmクラスの厚板PTFEまで、プロッターやウォータージェットを使い分けて高精度に切断いたします。
Q. 設備補修などで「1枚だけ至急欲しい」という場合でも対応してもらえますか？
A. 喜んで対応いたします。型を起こす工程が一切ないため、図面受領から最短即日〜数日でのスピード出荷体制を整えております。
特注テフロン・PTFEフランジパッキンの加工ならダイコーへ
株式会社ダイコーでは、テフロン（PTFE）をはじめとする各種フッ素樹脂シートの精密裁断を行っています。非標準サイズ・異形ピッチ穴・薄物リングパッキンも、型代不要のプロッター加工により1枚から高精度・短納期でお届けします。お気軽にお問い合わせください。
