PEライト A-8（灰色）90t 緩衝材の加工事例 ウォータージェット精密カット 株式会社ダイコー
PEライト A-8（灰色）90t 緩衝材の加工事例
厚み確保のための積層貼り合わせ技術と極厚ポケットのウォータージェット精密カット
加工事例概要
| 製品名 | 精密機器・治具用 緩衝インナートレイ |
|---|---|
| 寸法 / 板厚 | 90t（極厚仕様） × 320W × 450L［収納ポケット・指逃げ用丸穴加工］ |
| 材質 / 仕様 | PEライト A-8（灰色） / 厚み確保のための積層貼り合わせ |
| 加工法 | 積層接着（厚み貼り合わせ） ＋ ウォータージェット加工 |

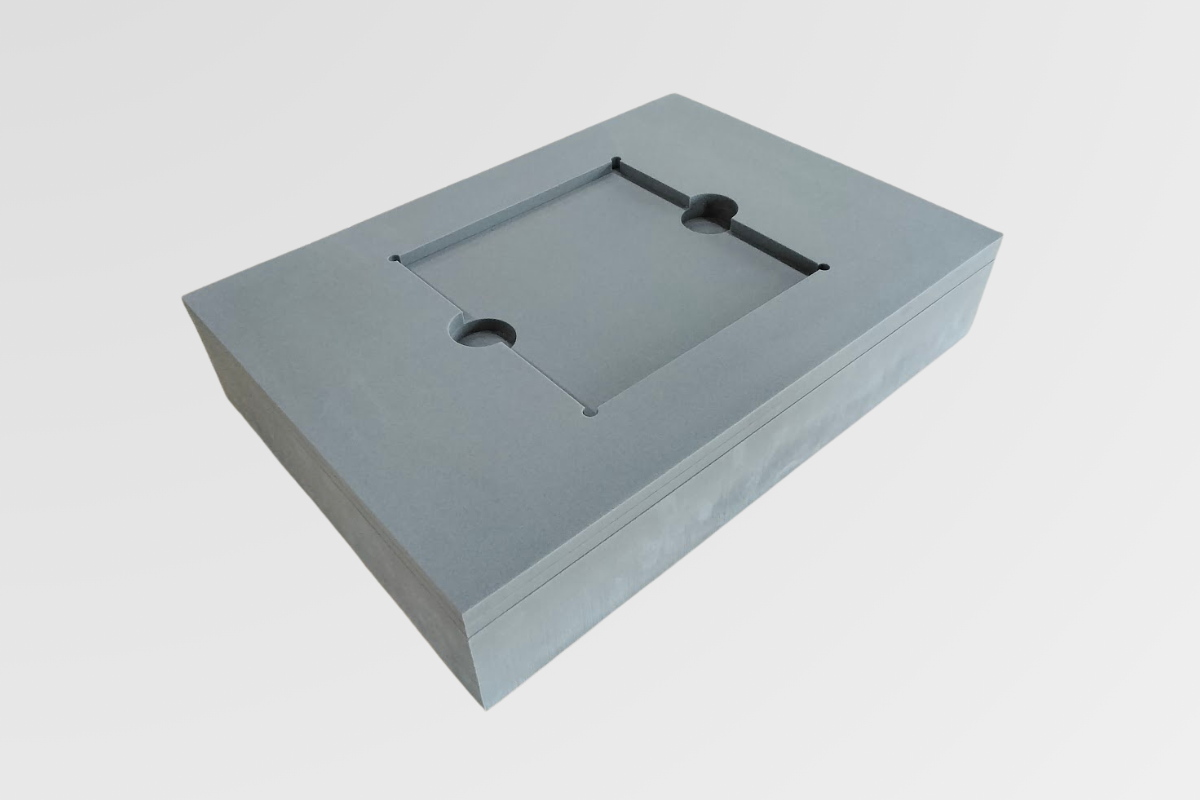

今回の加工事例は、精密装置や測定機器を輸送時の衝撃から守る、PEライト A-8（灰色）製の「特注緩衝インナートレイ（90t）」です。中央の収納ポケット、左右の指逃げ、四隅の応力緩和用丸穴を配置。原反の厚み限界をクリアする厚み貼り合わせ（積層）技術と、極厚材を押し潰さず垂直にカットできるウォータージェット加工を組み合わせることで、優れた位置精度と抜群の緩衝フィット性を実現しました。
材質特長：PEライト A-8（灰色）
PEライト A-8（灰色）は、ポリエチレンフォーム（PEフォーム）の代表的な独立気泡発泡体で、優れた緩衝性と復元力を備えた軽量なクッション材料です。
- ✔卓越した衝撃吸収・自己回復性: 完全に独立した気泡構造を持つため、優れたクッション性を持ち、繰り返しの衝撃に対しても高い緩衝効果を発揮して機器を優しく保護します。
- ✔優れた非吸水・耐候性能: 水分を全く吸収しないため、雨濡れや高湿度環境でもカビ、腐食の心配がなく、長期間の屋外輸送や長期保管用ケースの緩衝材に最適です。
- ✔クリーンで非汚染: 揮発性の有害物質やホコリが出にくく、ゴム材のように接触対象への色移り（汚染）が一切ないため、デリケートな光学機器や電子基板にも安心です。
加工のポイント：厚み貼り合わせ（積層） ＋ 極厚ウォータージェット切断
一般的なポリエチレンフォームは、原反シート（ブロック）自体の最大成形厚さに限界があります（通常30〜50mm程度）。今回の90mmという極厚仕様（90t）を実現するため、ダイコーではシート同士を強固に重ね合わせる「厚み貼り合わせ（積層ラミネート）」技術を採用しました。これは必要な「厚み寸法」を物理的に満たすための積層工程であり、熱または特殊な接着剤による高精度の圧着管理により、経年使用での剥がれや反りのない均一な90tブロックを形成します。 この極厚ブロックを最新鋭 of ウォータージェット加工機でカット。抜き刃物によるプレス加工では、これだけの厚物になると素材が大きく押し潰され、ポケットの壁面が斜めになったり、カドが丸くなったりしますが、高水圧で非接触カットするウォータージェットなら、90mmの最深部まで歪みのない美しい「垂直断面」を保持。中央の矩形ポケットや細かなボルト逃げ・指穴を1工程で完璧に切り出します。
よくあるご質問（FAQ）
Q. 90tという驚異的な厚さですが、何層の貼り合わせですか？ 接着部の強度は問題ないでしょうか？
A. 原反シートの厚み限界をカバーし、指定の寸法を満たすため、30tや45tなどのシートを使用し、最適な積層プロセスで完全に一体化（厚み貼り合わせ）させています。発泡フォーム素材に特化した接着・貼り合わせ管理を行っているため、通常の使用環境で接着面が剥がれる心配はありません。ウォータージェット切断時の高水圧負荷でも、剥離することなく美しい垂直端面を保持しています。
Q. 機器の形状に完全に合わせた複雑なポケット（異形凹凸）加工も対応できますか？
A. はい、可能です。CADデータ（DXF・DWG形式など）から直接プログラミングして加工するため、不規則な外形、複数の段差構造、指を差し込むための切り欠き（逃げ加工）など、図面仕様の通りの収納用ポケットトレイを精密に作成いたします。
Q. 抜き型は作りますか？ 試作や小ロットでのコスト面が気になります。
A. ウォータージェットによるデータ加工のため、高価な大型金型（抜き型）の製作は完全に不要です。そのため、初期費用ゼロ（イニシャルコストなし）で、1枚からの試作品や緊急メンテナンス用、少量多品種、限定ケース用のトレイも低コスト・短納期でお届けします。
