TOMBO No.1120 貯湯槽・熱交換器用ガスケットの加工事例 ウォータージェット加工 株式会社ダイコー
TOMBO No.1120 貯湯槽・熱交換器用ガスケットの加工事例
ウォータージェット加工による枝HE11形状の精密一体カット
加工事例概要
| 製品名 | 貯湯槽・熱交換器用 枝付きガスケット |
|---|---|
| 寸法 / 厚み | 3.0t × φ450（外径） × φ355（内径）［枝HE11形状］ |
| 材質 / 仕様 | TOMBO No.1120（膨張黒鉛系ジョイントシート） |
| 加工法 / 数量 | ウォータージェット加工 / 1枚（特注対応） |

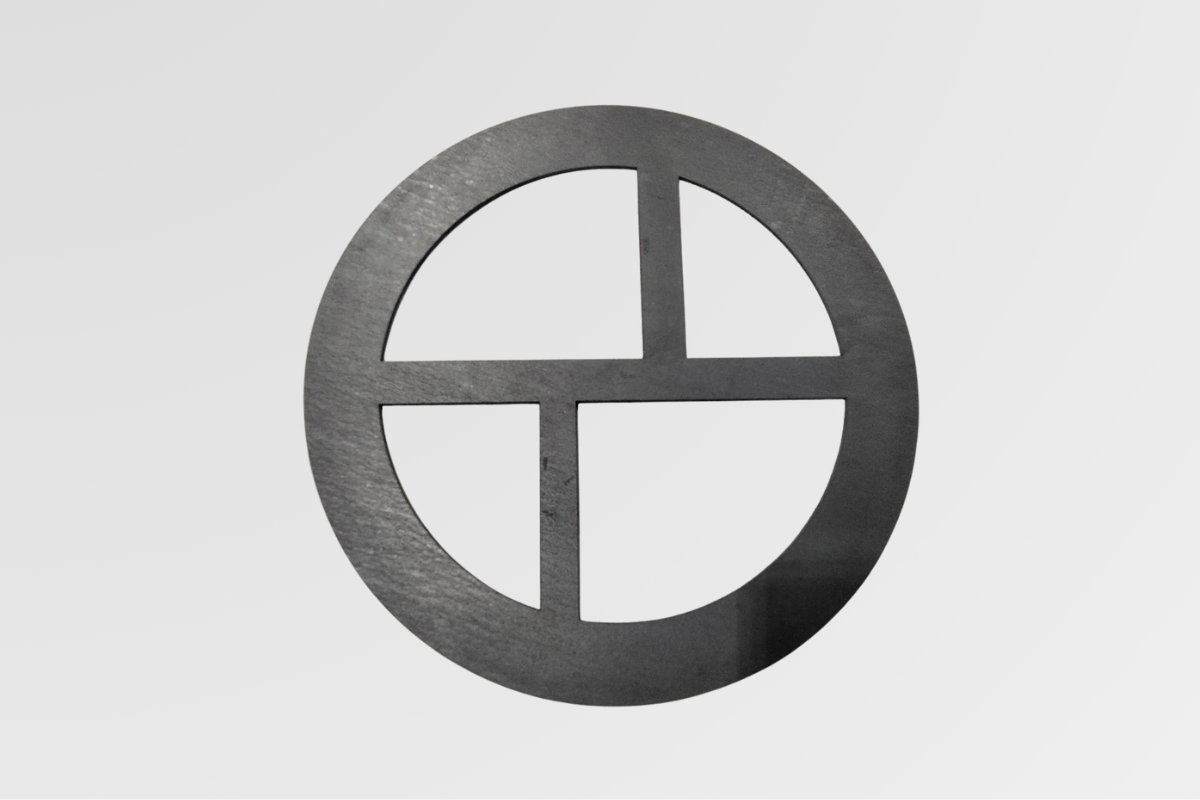

今回の加工事例は、ビルや工場の給湯設備・地域暖房などの温水ラインで使用される「貯湯槽および熱交換器用ガスケット」です。多パス（複数の往復流路）を持つ熱交換器の内部隔壁に合わせ、外周リングと一体化された特殊な仕切り（枝HE11形状）を持っています。流体が隣の流路にショートカットしてリークするのを完全に防止するため、繋ぎ目のない「完全な一枚モノ」として切り出す必要があります。材質には優れた柔軟性と高耐熱・高耐蒸気性を備えたTOMBO No.1120を選定。型崩れしやすい3.0mm厚のシートから、ウォータージェット加工によって高精度な一体カットを実現しました。
材質特長：TOMBO No.1120（膨張黒鉛系シート）
TOMBO No.1120は、耐熱性・耐蒸気性に優れた膨張黒鉛を主成分に、アラミド繊維および補強用ゴムをブレンドして圧延された、ニチアス製の最高級ジョイントシートです。
- ✔卓越した耐蒸気・耐温水性: 蒸気ライン、中温水ラインにおいて他のジョイントシートを凌駕する熱的安定性を持ち、貯湯槽や熱交換器のシール材として標準的に選定されます。
- ✔高いなじみ性と復元性: 膨張黒鉛ベースのしなやかな物性により、比較的低い締付力でもフランジ面や隔壁溝の微細な歪みや傷を埋め、高い密封効果を発揮します。
- ✔優れたハンドリング（3.0t厚板仕様）: t3.0の肉厚仕様は、熱交換器の大きな面間公差やフランジの凹凸に対する追従性が高く、過酷なヒートサイクル環境下でも安定した止水状態を維持します。
加工のポイント：繋ぎ目のない「枝HE11形状」の一体カット
当社の超高圧ウォータージェット加工は、お客様からいただいた図面から直接データを起こし、ウォータージェット加工機で切り出すため、高価な金型は一切不要（金型不要）です。そのため1枚からのスポット製作でもイニシャルコストを完全にゼロに抑えられます。さらに、熱交換器の流路設計に合わせ、枝部（仕切り）のガスケット幅も任意の寸法（ミリ単位の指定幅）で高精度に一体カットが可能です。プレス加工のように刃物で素材（t3.0の厚手シート）を押し潰すことがないため、断面の直角度を美しく保ち、歪みのない美しい仕切りパッキンを迅速にお届けします。
よくあるご質問（FAQ）
Q. HE11形状以外の、別の枝形状（T型、G型、クロス型など）にも対応可能ですか？
A. はい、可能です。熱交換器のメーカーや流路設計によって、仕切りの構成は多種多様です。図面（DXF等）やスケッチをいただければ、どのような流路隔壁形状であっても、繋ぎ目のない一体モノとして完璧に再現加工いたします。
Q. TOMBO No.1120は熱交換器用として、どのような温水・蒸気条件に適していますか？
A. 一般的なノンアスジョイントシート（TOMBO No.1995等）は蒸気ラインで使用すると早期の硬化や脆化が進みますが、膨張黒鉛を主体としたTOMBO No.1120は飽和蒸気や高温水（最高温水温度・蒸気制限による推奨範囲内）でも抜群の寿命を誇り、貯湯槽や熱交換器に極めて高い実績を持ちます。
Q. 既設の貯湯槽で使用していた古いパッキン（劣化してボロボロな状態）から複製できますか？
A. 可能です。たとえ一部分が破損・摩耗していても、残存パーツやフランジ接合部の面、ボルト径等から寸法を割り出し、当社でCAD図面を起こします。型が不要なウォータージェット加工の強みを活かし、緊急のメンテナンス交換用として1枚から超短納期で納品いたします。
貯湯槽・熱交換器用ガスケットの特注加工ならダイコーへ
株式会社ダイコーでは、貯湯槽や熱交換器に使用されるTOMBO No.1120をはじめ、高機能シール材を各種厚み（0.5t〜3.0t）で豊富に取り揃えています。複雑な枝HE11形状や、大口径多穴パッキン、緊急の補修用特注品まで、型レスの精密ウォータージェット設備で1枚から迅速に対応いたします。ぜひお気軽にご相談ください。
