ネオプレンスポンジ（CR）ガスケットの特注加工事例
ウォータージェットで複雑な額縁形状・テープ付に対応
加工事例概要

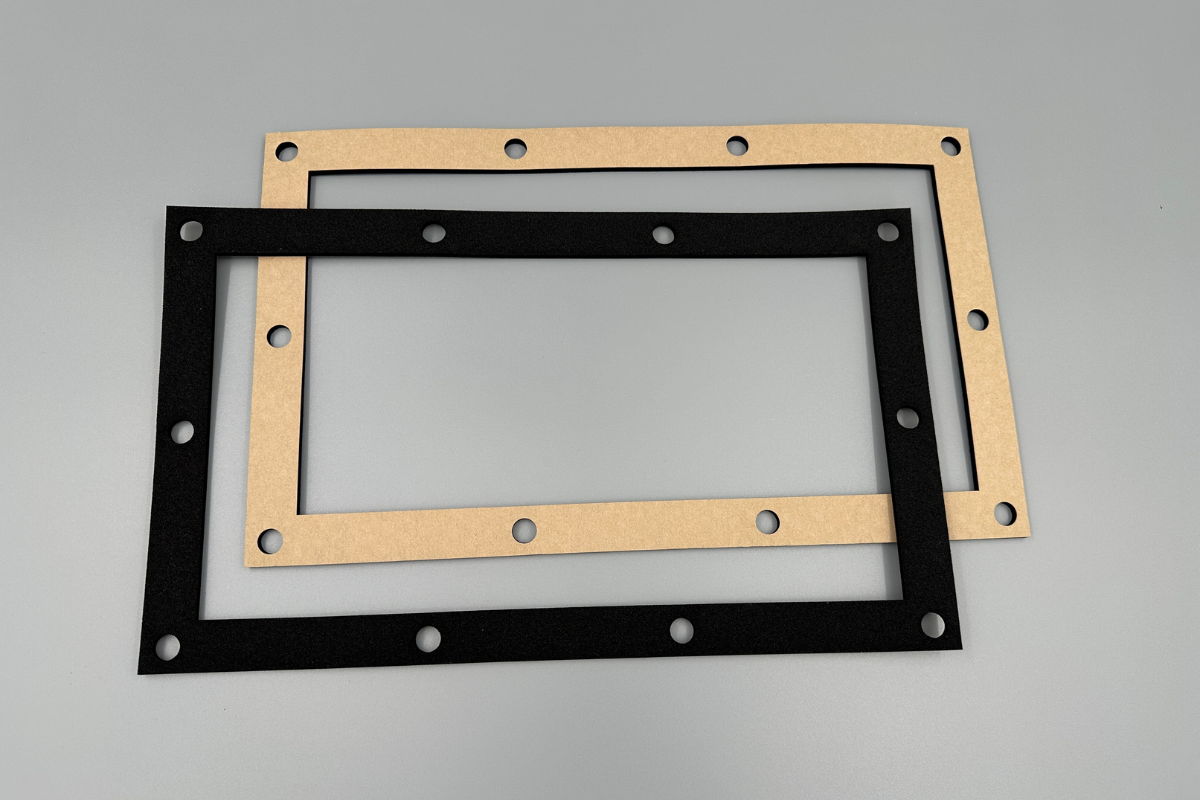

| 製品名 | ネオプレンスポンジ製 額縁ガスケット（片面テープ付き） |
|---|---|
| 寸法 | t4 190W × 320L（20mm幅額縁） 10-φ10 |
| 採用業種 | 産業機器・装置関連分野 |
今回の事例は、産業機器用途で使用されるネオプレンスポンジ製ガスケットです。額縁形状に複数穴を備え、片面テープ付き仕様により組付け性を考慮した構造となっています。加工方法にはウォータージェット加工を採用し、発泡材でも安定した形状精度を確保しています。
ネオプレンスポンジ（CR発泡体）とは？
ネオプレンスポンジとは、クロロプレンゴム（CR）を主成分とする独立気泡構造のゴムスポンジです。ゴム本来の「耐候性」「耐油性」「耐熱性」をバランスよく備えており、スポンジ状に発泡させることで「軽量性」「クッション性」「止水性」が付加されています。
特に産業機器のパッキンとして選ばれる理由は、その長寿命なシール性能にあります。代表的な難燃グレードであるC-4305などは、電気機器の安全規格であるUL94 HF-1に適合しており、高い安全性が求められる筐体シール材として不可欠な素材です。
加工方法のメリット：ウォータージェット加工
ウォータージェットは、高圧水を利用して材料を非接触で切断する技術です。スポンジ材の加工において、従来のプレス抜きと比較して以下の優位性があります。
- ✔断面のテーパー抑制: プレス加工で発生しやすい切断面の歪み（斜め）を抑え、垂直で美しい断面が得られます。
- ✔高精度な寸法公差: CADデータに基づきプログラム制御するため、複雑な額縁形状でも安定した加工精度を実現します。
- ✔抜き型不要: イニシャルコストがかからないため、1枚からの試作や設計変更にも柔軟かつ低コストで対応可能です。
よくあるご質問（FAQ）
Q. 粘着テープはどのような種類が選べますか？
A. 強粘着タイプから再剥離タイプまで、用途に合わせて選定可能です。また、シリコンゴム用などの特殊なテープ貼りにも対応しております。
Q. 額縁形状の細い部分は何mmまで加工可能ですか？
A. 素材の硬さによりますが、ネオプレンスポンジであれば幅5mm程度から加工実績がございます。詳細な寸法は図面を確認の上ご提案します。
Q. 図面データ（DXF）がない場合でも製作できますか？
A. はい、PDF図面や手書きのスケッチ、現物サンプルからでも当社でCADデータを作成し、加工することが可能です。
額縁テープ付きガスケットの加工ならダイコーへ
ダイコーでは、ネオプレンスポンジなど発泡ゴム材のガスケット加工に対応しています。額縁形状やテープ貼り仕様、試作・小ロット・特注寸法まで柔軟に対応可能です。
