製作内容の説明

お客様の仕様に基づき、バルブ用の高温・高圧ガスケットとして「D1000 うず巻き型ガスケット（内輪付き）」（厚さ4.5mm、φ135 × φ119 × φ91）を3枚製作しました。SUS304製の内輪（インナーリング）を使用し、V字形断面の金属製フープとフィラー（シール材）を専用の巻線機で高精度に巻き上げています。今回は短納期でのご依頼に対応いたしました。

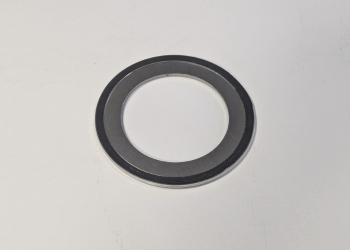

製品写真

製品詳細（D1000 うず巻き型ガスケット）

うず巻き型ガスケットは、V字形断面の金属製フープと各種フィラーを交互に巻き込んだ、高温・高圧用として合理的に設計された高性能セミメタリックガスケットです。

• ✔優れた弾性とシール性: 豊かな弾性を有し、装着厚さで締付力を規制できるため、配管応力の変化や振動のある箇所でも安定したシール性を発揮します。
• ✔高温・高圧に最適: 火力・原子力発電所、スチームタービン船の蒸気系、石油精製・化学プラントのプロセスラインや熱媒油ラインなどで広く使用されています。
• ✔内輪の効果: 内輪（インナーリング）は、ガスケットの内径側への変形（座屈）を防ぎ、流体の整流効果も果たします。

ダイコーの製作特長

専用の巻線機による高精度な製作に加え、特注対応の柔軟さとスピードに自信があります。

• ✔短納期対応: お急ぎの現場ニーズにお応えするため、小ロット（1枚～）から短納期で製作・出荷可能な体制を整えています。
• ✔内輪のみの特注も可能: ガスケット本体だけでなく、「内輪のみ」といった部品単位での特注製作も短納期で承ります。
• ✔多様な材質・形状: SUS304をはじめとする各種金属材料、膨張黒鉛やPTFEなどのフィラー材を組み合わせ、用途に最適な仕様で製作します。

うず巻き型ガスケット・短納期ならダイコーへ

株式会社ダイコーは、高温・高圧ラインに不可欠なうず巻き型ガスケットを、お客様の必要なタイミングで必要な数だけお届けします。

「急ぎで数枚だけ欲しい」「特殊な寸法の内輪を作ってほしい」といったご要望がございましたら、ぜひ一度当社にご相談ください。
