加工内容の説明

お客様の図面に基づき、厚さ1.5mmのジョイントシート「TOMBO No. 1991-NF」から、冷凍機コンプレッサー用のガスケットを4枚製作しました。形状は外径φ240mm × 内径φ224mmのリングの中に、9mm幅の枝が通る「センタ－枝付き」の形状です。当社のウォータージェット加工機を使用し、CADデータから直接、複雑な枝付き形状も高精度に切断しました。

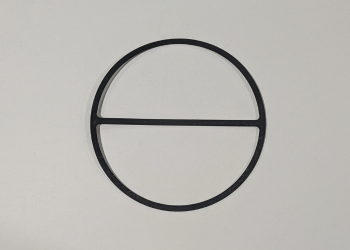

加工写真

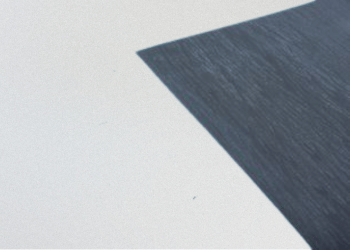

製品詳細（TOMBO No. 1991-NF）

TOMBO No. 1991-NFは、無機繊維とアラミド繊維に、耐油性合成ゴムバインダーを配合したジョイントシートです。特に耐代替フロン性に優れています。

• ✔冷凍機に最適: HCFCやHFCなどの代替フロンに対して高い耐性を持ち、冷凍機コンプレッサーなどの機器に適しています。
• ✔幅広い流体に対応: 代替フロン冷媒のほか、水、熱水、ブライン、海水、石油系炭化水素、アルコール、動植物油、熱媒油など幅広い流体に使用可能です。

ウォータージェット加工の特長

ウォータージェット加工は、高圧の水流で切断するため、今回のような枝付きの複雑な形状の加工に最適です。

• ✔抜き型不要で低コスト・短納期: 抜型が不要なため初期費用を抑えられ、4枚といった小ロットのご依頼にも柔軟に対応いたします。
• ✔図面からのダイレクト加工: お客様からいただいた図面（DXFデータ）を元に直接加工するため、「センター枝付き」のような繊細な形状も正確に再現します。
• ✔データ保存で簡単なリピート手配: 一度使用したCADデータは大切に保管します。再注文の際は、データを呼び出すだけですぐに加工に入れるため、リピート手配の手間がかかりません。

冷凍機・コンプレッサー用ガスケットならダイコーへ

株式会社ダイコーは、ウォータージェット加工機を駆使し、冷凍機用ガスケットのような複雑な形状の加工を得意としています。代替フロン対応材の在庫もございます。

試作品1枚から、複雑な形状、短納期のご依頼まで、幅広く対応いたします。まずはお気軽にお問い合わせください。
