TOMBO No.1120 熱交換器用ガスケットの加工事例 耐熱・耐蒸気・センター仕切り枝付き額縁形状 株式会社ダイコー
TOMBO No.1120 熱交換器用ガスケットの加工事例
耐熱・耐蒸気・センター仕切り枝付き額縁形状の型レス精密加工
加工事例概要
| 製品名 | 熱交換器用リブ付き額縁ガスケット（TOMBO™ No.1120） |
|---|---|
| 寸法 / 形状 | 410mm × 815mm［4隅R8・センター仕切り枝付き額縁形状・多数ボルト穴加工］ |
| 材質 / 仕様 | ニチアス製 TOMBO™ No.1120（膨張黒鉛系ノンアスベスト耐熱・耐蒸気シート） |
| 加工法 / 数量 | プロッター／ウォータージェット加工（金型不要・NC精密カッティング） / 1枚〜小ロット対応 |
今回の加工事例は、高温の蒸気ラインや熱交換器（シェル＆チューブ、プレート式等の仕切り部）で使用される大判ガスケットの製作です。ニチアス製の高機能膨張黒鉛シート「TOMBO™ No.1120」を用い、410mm×815mmの大判外形に対し、4隅R8の額縁枠、中央を仕切る細いリブ（枝）、および外周に多数配置されたボルト通し穴を精密に一体切り出し成形いたしました。このような大型かつ複雑な仕切り形状は、金型（打ち抜き型）を作成すると高額なイニシャルコストと数週間の型製作期間を要しますが、当社では型レス加工機（プロッター／ウォータージェット）を採用。CADデータから直接カットすることで、金型代ゼロ（型代不要）にて緊急メンテナンスや試作1枚からスピーディーにお届けいたしました。
TOMBO™ No.1120ガスケット（410 × 815mm）
材質特長：ニチアス製 TOMBO™ No.1120（膨張黒鉛シート）
「TOMBO™ No.1120」は、主成分に膨張黒鉛を用い、アラミド繊維と特殊耐熱バインダーを配合して成形された最高級ノンアスベストジョイントシートです。従来の汎用ジョイントシートではシール維持が困難な過酷な蒸気・高温条件下で卓越した性能を発揮します。
- ✔優れた耐熱・耐蒸気性（最高260℃ / 蒸気ライン200℃）: 高温下でもゴムバインダーの熱硬化・劣化が極めて少なく、蒸気や熱媒油配管、熱交換器の過酷な熱サイクル下でも長期にわたり安定した面圧保持・密封性を発揮します。
- ✔優れたフランジ追従性・柔軟性: 膨張黒鉛特有のしなやかなクッション性により、締結面圧が均一にかかりにくい大型額縁フランジや仕切りリブ部に対しても馴染み良く密着します。
- ✔広範な耐薬品性と非固着性: 各種酸・アルカリ・溶剤・油類に対して優れた耐食性を備え、フランジ面への焼き付きが起こりにくいため分解清掃時のメンテナンス性にも優れています。
加工のポイント：熱交換器の細幅リブと外周多穴を型レス高精度加工

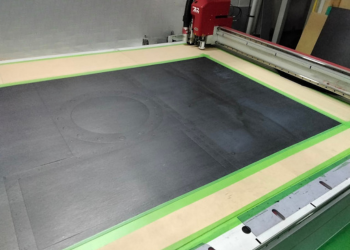

熱交換器用ガスケットのように「中央に細長い仕切りリブ（枝）があり、外周に多数のボルト穴が並ぶ大型形状」は、プレス加工では型費が数十万円規模になるだけでなく、打ち抜き衝撃で中央リブが千切れたり、材料の反りによるピッチズレが生じやすい課題があります。ダイコーでは、プロッターカッターおよびウォータージェット加工機を駆使。DXFなどのCADデータから直接、超硬刃や超高圧水流により数値制御カットを行います。材料を無理に押し潰さないため、TOMBO™ No.1120の柔軟な組織を傷めることなく、細いリブ幅や多数の穴位置をコンマミリ単位の精度で忠実に再現。1.5t、2.0t、3.0tなどの主要厚みシートを社内常備しており、金型代不要・1枚の緊急手配から短納期で確実にお届けいたします。
よくあるご質問（FAQ）
Q. 既存の熱交換器から外した古いパッキンや手書きスケッチからでも製作できますか？
A. はい、対応可能です。現物の残存パーツ採寸や手書きスケッチ、フランジ寸法表から当社にてCADデータを起こし、プロッターやウォータージェットで忠実に復元カットいたします。
Q. 熱交換器の補修用として「1枚だけ急ぎで欲しい」場合も対応してもらえますか？
A. もちろんです。抜き型を作らない型レス加工ですので、金型代（イニシャルコスト）ゼロで1枚から製作いたします。主要厚みを社内在庫しているため、突発修理の緊急出荷にもスピーディにお応えします。
Q. TOMBO No.1120以外のジョイントシート（No.1995やバルカー製品等）でも同じ形状を作れますか？
A. 可能です。汎用ノンアスシートTOMBO™ No.1995やVALQUA No.6500、フッ素樹脂シート、膨張黒鉛純シートなど、流体・使用温度・圧力条件に合わせた最適な材料で同様の複雑形状を精密加工いたします。
シートガスケットのご案内
TOMBO No.1995をはじめ、各種高機能ジョイントシート・耐熱シート製品を豊富に取り揃えております。詳細仕様や規格寸法は専用ページよりご確認いただけます。
詳細ページはこちらより
ガスケット・パッキン・工業用製品の総合カタログ
ガスケット・パッキンをはじめとした各種工業用シール製品を幅広く網羅した株式会社ダイコーの総合製品カタログです。設計・選定にお役立ていただけます。
カタログのダウンロードはこちら
熱交換器・耐熱蒸気ガスケットの特注加工ならダイコーへ
株式会社ダイコーでは、TOMBO™ No.1120をはじめとする耐熱・耐蒸気シール材を取り揃え、プロッターやウォータージェットによる型レス精密カッティングを提供しています。仕切りリブ付きの複雑形状や大判熱交換器用パッキンも、金型不要・1枚からスピーディーにお届けします。ぜひお気軽にご相談ください。
