【図解】ガスケットとパッキンの違いとは？役割・用途・選び方をプロが解説
【図解】ガスケットとパッキンの違いとは？役割・用途・選び方をプロが解説
ガスケットとパッキンは、どちらも機械や配管から液体・気体の漏れを防ぐ重要な「シール材」です。しかし、この二つは使われる場所の「動き」の有無によって明確に役割が異なります。このページでは、それぞれの違いと正しい用途を、図を交えて分かりやすく解説します。

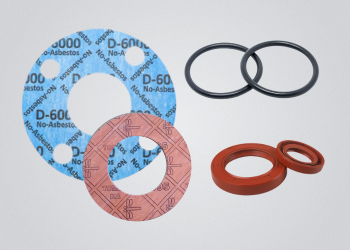

一目でわかる！ガスケットとパッキンの違い比較表
| 項目 | ガスケット (Gasket) | パッキン (Packing) |
|---|---|---|
| 基本の覚え方 | 「静」のシール | 「動」のシール |
| 使われる場所 | 動かない部分（固定されている箇所） | 動く部分（往復・回転運動する箇所） |
| 主な役割 | 静止した部品間の隙間を埋め、完全に密閉する（静的シール） | 運動する部品の隙間からの漏れを防ぐ（動的シール） |
| 具体的な使用例 | 配管フランジ、エンジンヘッド、圧力容器の蓋 | 油圧シリンダーのピストン部、ポンプの回転軸、水道の蛇口 |

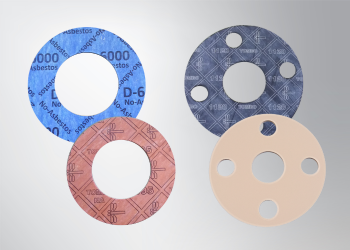

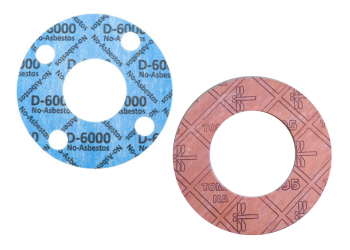

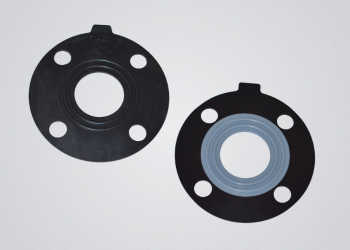

ガスケットとは？ ― 「静止した箇所」を密閉するシール材
ガスケットは、ボルトなどで固定された「動かない」二つの部品の間に挟み込んで使うシール材です。部品表面の微細な凹凸や隙間を埋めることで、内部の流体が漏れたり、外部からホコリなどの異物が侵入したりするのを防ぎます。
〇主な用途（静的シール）

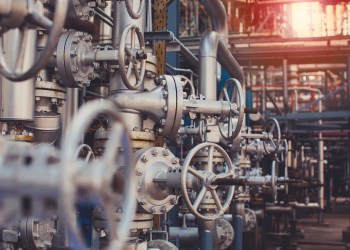

- 配管と配管をつなぐフランジ接続部
- エンジンや圧力容器、熱交換器のカバー・蓋部分
- 水道・ガスなどの社会インフラを支える配管

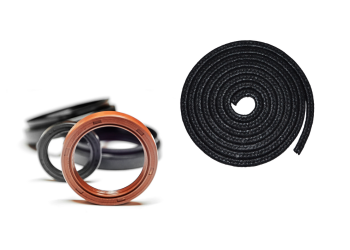

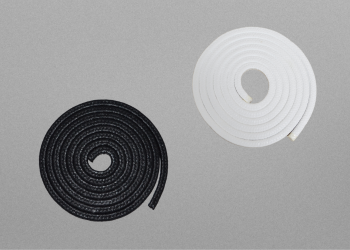

パッキンとは？ ― 「運動する箇所」の漏れを防ぐシール材
パッキンは、ピストンの往復運動や、ポンプ軸の回転運動など、「動きのある」部品の隙間に使われるシール材です。部品が動いてもその動きに追従し、常に密閉状態を保つ必要があります。そのため、自己潤滑性や耐摩耗性、優れた弾力性が求められます。
〇主な用途（動的シール）
- 油圧ショベルやクレーンを動かす油圧シリンダー

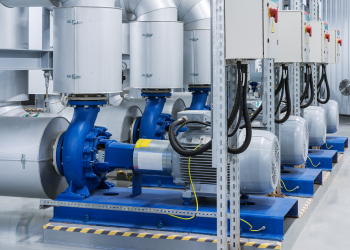

- 液体を送るポンプの回転軸（軸封部）
- 毎日使う水道の蛇口（ハンドルを回す軸部分）
ガスケットの選定をサポートします！
お使いの設備に最適なガスケットが分からない、あるいは現状の管理方法に少しでも不安がございましたら、ぜひ弊社にご相談ください。長年の経験と専門知識に基づき、お客様に最適なガスケット選定をサポートします。
