SUS304メッシュ付き NO.6500 取っ手ガスケットの加工事例
ウォータージェット切断と金属メッシュ接着による配管異物混入防止ストレーナーパッキン
加工事例概要

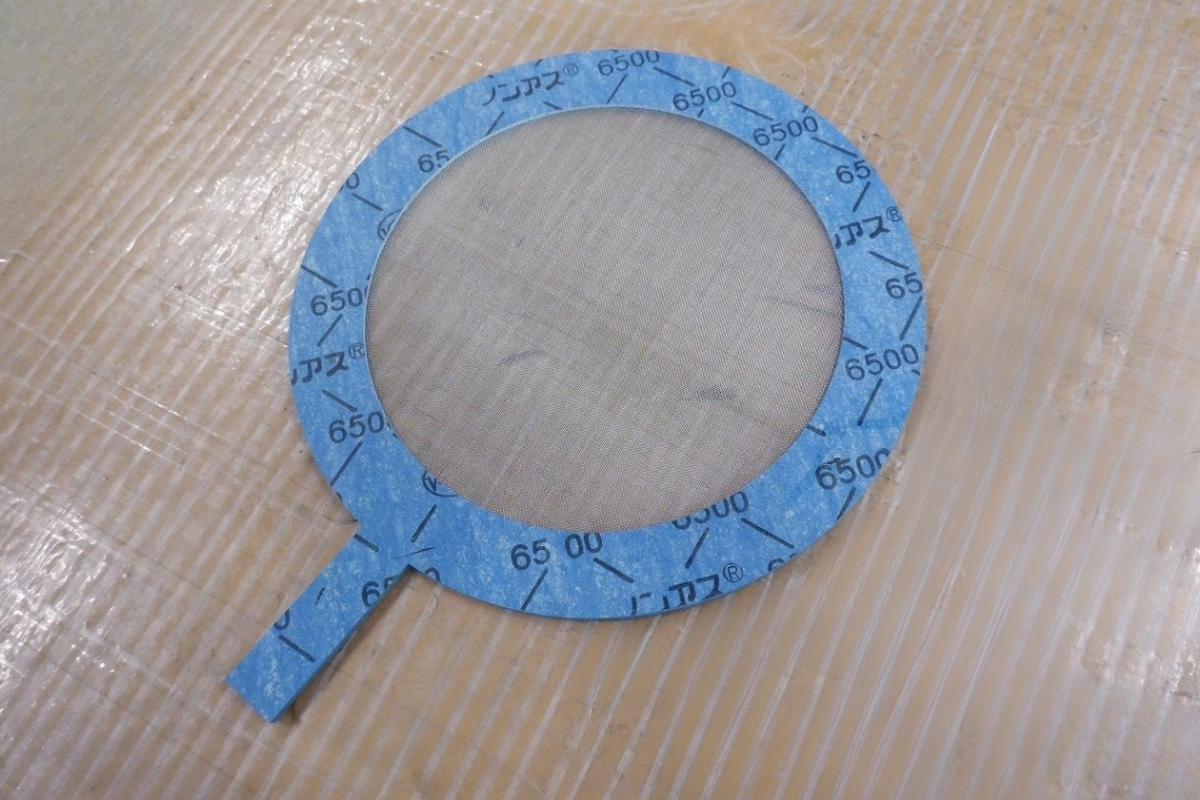

| 製品名 | メッシュ付き取っ手ガスケット（配管ライン異物混入防止ストレーナーパッキン） |
|---|---|
| 寸法 / 形状 | 外径φ220 × 内径φ167［作業用取っ手（タブ）付きリング形状 ＋ 内径SUS304金網接着］ |
| 材質 / 仕様 | バルカー製 No.6500（汎用ノンアスベストジョイントシート / 青色） ＋ SUS304ステンレスメッシュ |
| 加工法 / 数量 | ウォータージェット加工（シート切断） ＋ 金属メッシュ精密カット＆接着貼り合わせ / 2枚 |
今回の加工事例は、各種プラントや流体配管ラインにおいて、配管接続部のシールと同時に異物混入防止（ストレーナー機能）を果たす「金網付き取っ手ガスケット」の製作です。汎用性に優れたノンアスベストジョイントシート「バルカー No.6500」を用い、外径φ220・内径φ167のリング形状にメンテナンス作業用の「取っ手（タブ）」を一体化した特殊輪郭をウォータージェット加工機で高精度にカット。さらに、所定サイズに切り出した耐食性の高い「SUS304ステンレス製メッシュ」を開口部に均一に接着貼り合わせいたしました。取っ手があることで狭いフランジ間への挿入・抜き出し作業が容易になり、金型レス工法により型代ゼロ（イニシャルコスト不要）で2枚の小ロット品をスピーディーにお届けいたしました。
材質特長：バルカー No.6500 ＆ SUS304メッシュ
シール材としての信頼性と、異物混入を防ぐフィルター機能を兼ね備えた高機能複合パッキンです。
- ✔汎用ノンアスシートの標準材「バルカー No.6500」: アラミド繊維と無機充填材にNBRバインダーを配合した青色の高品質ジョイントシートです。水、油、燃料油、空気、各種ガスなど幅広い流体に対応し、優れた締付面圧保持性を誇ります。
- ✔優れた耐食性と捕集力「SUS304ステンレスメッシュ」: 配管内の錆・ゴミ・異物の侵入を確実にシャットアウト。耐腐食性に優れるステンレス製のため、流体に晒される環境下でも強度とフィルター性能を長期間維持します。
- ✔メンテナンス性を高める「取っ手（タブ）付き」形状: フランジ間に挟み込む際の位置合わせが容易になり、定検・清掃時の取り外し作業効率を大幅に向上させます。
加工のポイント：ウォータージェットによる異形切断とメッシュ接着技術
取っ手が飛び出した非対称なガスケット形状は、打ち抜き金型を作ると型代（イニシャルコスト）が発生し、少量の補修手配では割高になります。ダイコーでは、超高圧ウォータージェット加工機を採用。超音速水流により熱歪みや端面の焦げを一切出さず、CADデータ通りにφ220×φ167のリングおよび取っ手輪郭をシャープに切り抜きます。さらに、金網のほつれやバリが出ないよう所定サイズにカットしたSUS304メッシュを、シール面圧に悪影響を与えない均一な圧着接着工法で一体化。金型費用をかけることなく、2枚という小ロットの緊急メンテナンス品でも高精度・短納期で製作いたします。
よくあるご質問（FAQ）
Q. ステンレスメッシュのメッシュサイズ（目開き・網目）は指定できますか？
A. はい、捕集したい異物のサイズや流体抵抗（圧力損失）に合わせて、20メッシュ〜200メッシュ以上までご指定の目開きに対応いたします。SUS316など材質変更のご相談も承ります。
Q. バルカーNo.6500以外のガスケット材料（PTFE、ゴム、膨張黒鉛等）でもメッシュ付きを製作できますか？
A. もちろん可能です。高温蒸気用のTOMBO No.1120など、配管流体・温度条件に応じた最適なシート材でメッシュ付きガスケットを製作いたします。
Q. 今回の事例のように2枚だけの試作・緊急補修でも対応してもらえますか？
A. はい、1枚・2枚の小ロットから喜んで対応いたします。抜き型を作らないウォータージェット加工ですので、型代ゼロでスピーディーに製作・納品いたします。
