ネオプレンゴム製 パイプ貫通用スリットパッキンの加工事例
型不要のプロッター加工による大径φ480・放射状スリット＆8穴高精度カット
加工事例概要
| 製品名 | パイプ貫通用スリットゴムパッキン（防塵・防滴フラップシール） |
|---|---|
| 寸法 / 形状 | 厚み3t × 外径φ480［PCD376 / 8-φ7穴 / 中央放射状スリット加工］ |
| 材質 / 仕様 | CR（クロロプレンゴム／ネオプレン） 3mm厚 / 耐候・耐油・難燃仕様 |
| 加工法 / 数量 | プロッター加工（NC精密ナイフカット / 切り込みスリット） / 1枚 |

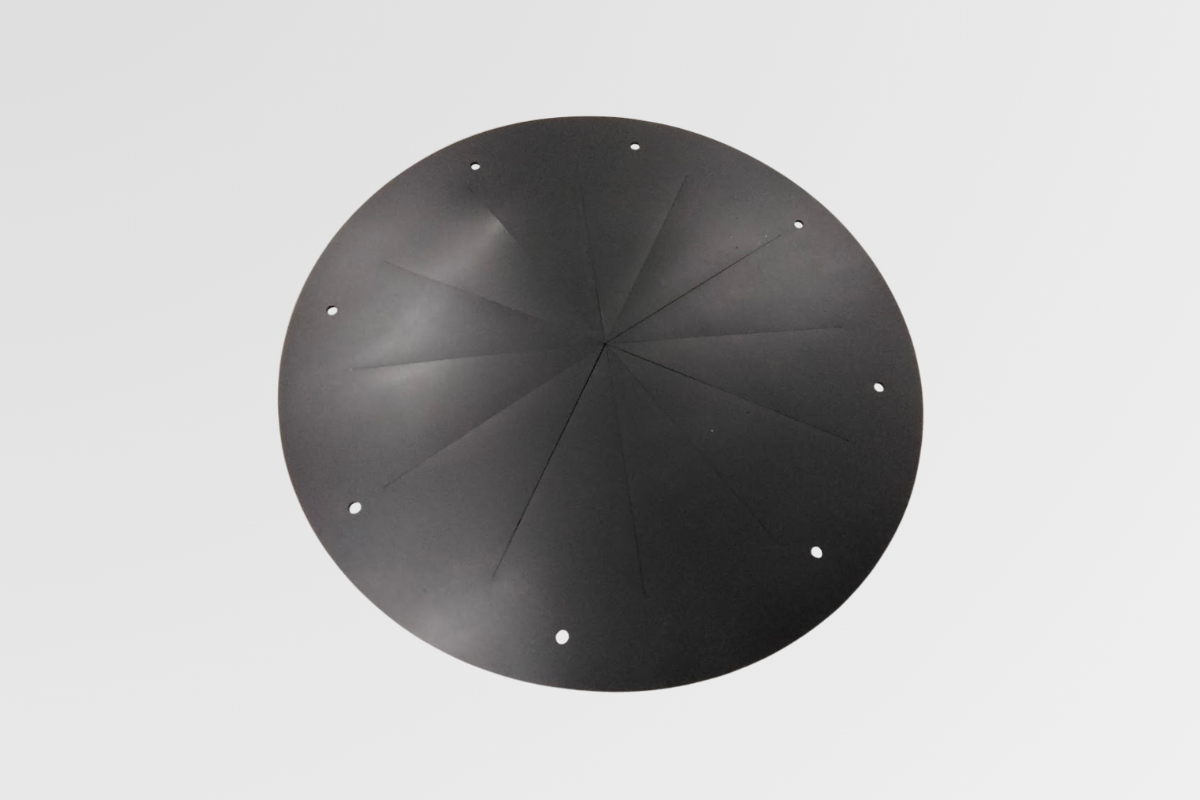

今回の加工事例は、機器開口部や配管貫通部において配管・パイプ・ケーブルを差し込んでシールする「スリット加工付きゴムパッキン」の製作です。耐候性・耐摩耗性に優れた「ネオプレンゴム（CR・厚み3mm）」を使用し、外径φ480の大径円形に対し、PCD376上に配置された8箇所のφ7ボルト穴と、中央部に均等な放射状スリット（切り込み）を施しました。中央のスリットがパイプ差し込み時にしなやかに変形して外周に密着し、防塵・防滴効果を発揮します。このような大径サイズや微細な切り込み加工は、抜き型（金型）を作ると初期費用が高額になりますが、当社ではNCプロッター加工機を採用。CADデータから直接、超硬刃でシャープに切り出すことで、型代不要（イニシャルコストゼロ）にて1枚の特注品をスピーディーにお届けいたしました。
材質特長：ネオプレンゴム（CR・クロロプレンゴム）
ネオプレンゴム（CR）は、優れたゴム弾性に加え、耐候性・耐油性・耐熱性・自己消火性（難燃性）をバランス良く備えた汎用合成ゴムです。
- ✔優れた引き裂き強度とゴム弾性: パイプの抜き差しによる繰り返しの変形や曲げに対しても亀裂・破断が起きにくく、開口部にしなやかにフィットしてシール性を保ちます。
- ✔抜群の耐候性・耐オゾン性: 屋外設備や外気に触れるボックス貫通部でも、オゾンや紫外線によるひび割れ・硬化劣化を長期間防ぎます。
- ✔適度な耐油性と難燃性: 機械油が付着する工場設備や盤用パッキンとしても安心して使用でき、万が一の引火時にも燃え広がりにくい特性を有します。
加工のポイント：大径ゴムシートへの精密スリット＆穴あけ加工
外径φ480mmといった大判ゴムに放射状のスリット（切り込み）を入れる加工は、手切りではピッチや長さが不均一になりやすく、金型プレスでは型代が非常に高額になります。ダイコーでは、数値制御（NC）プロッター加工機を活用。強力なバキューム吸着で3mm厚のネオプレンゴムを平坦に固定し、極細の超硬刃を精密にコントロールします。外周円の切り出し、PCD376上の8箇所のφ7ボルト穴、そして中心に向かって集中する放射状スリットを同一工程で連続加工。中心の交点部分も千切れることなくシャープに切り込まれ、パイプ挿入時に均一な開きを実現します。金型代（イニシャルコスト）が一切不要なため、1枚の試作・補修品から短納期・低コストでお届け可能です。
よくあるご質問（FAQ）
Q. スリットの本数や分割角度、中央穴の有無などを変更できますか？
A. はい、完全にオーダーメイドで変更可能です。スリットの分割数（4分割、8分割、12分割など）やスリット長さ、中央にパイプ径に合わせた下穴をあけてからのスリット入れなど、図面やご要望に合わせて柔軟にプロッター加工いたします。
Q. ネオプレン（CR）以外の材質（シリコン、EPDM、ウレタンなど）でも製作可能ですか？
A. もちろん可能です。食品・耐熱用のシリコンゴム、屋外・耐候性に優れたEPDM、耐摩耗性の高いウレタンゴム、耐油のNBRなど、使用環境や通過する配管・ケーブルの条件に合わせた材質をご提案いたします。
Q. 今回の事例のように1枚だけの試作・緊急補修でも注文できますか？
A. はい、喜んで承ります。金型を作らないプロッター加工ですので、型代ゼロで1枚からスピーディーに製作・納品いたします。
