白色CRゴム製 段付き額縁ガスケットの加工事例
ウォータージェット加工と職人の手加工貼り合わせ
（t1+t3+t1）による段付きパッキン製作
加工事例概要
| 製品名 | 白色CRゴム製 段付き額縁ガスケット（クリーンルーム・開口部用パッキン） |
|---|---|
| 寸法 / 形状 | 総厚5t（t1＋t3＋t1） × 外寸220W × 424L［額縁幅18W / 断面段付き形状］ |
| 材質 / 仕様 | 白色CRゴム（白ネオプレン／クロロプレンゴム） / 非汚染・耐候・耐油仕様 |
| 加工法 / 数量 | ウォータージェット加工 ＋ 職人の手加工による接着貼り合わせ / 21枚 |

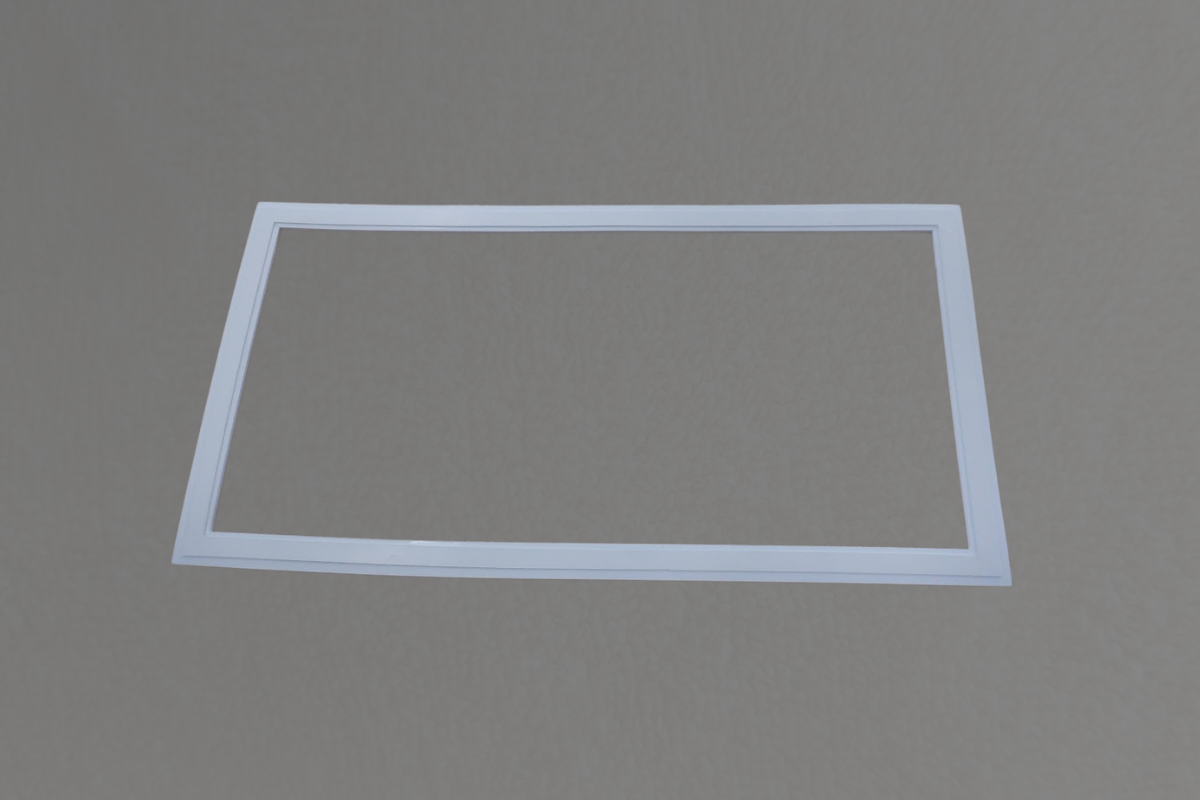

今回の加工事例は、機器開口部や点検枠のシールとして製作した「段付き額縁ガスケット」です。クリーンな環境や色移りを嫌う用途に適した「白色CRゴム（クロロプレンゴム）」を使用し、厚み1mm・3mm・1mmのシートを重ね合わせた総厚5mmの3層構造（t1＋t3＋t1）とし、額縁幅18Wの断面に段差を設けた立体形状を成形いたしました。このような立体段付きガスケットは、金型成型で作ると高額な金型代と製作リードタイムが発生しますが、当社ではウォータージェット加工機による超高圧水流カッティングと、熟練職人の手加工接着技術を融合。各層のパーツを高精度に切り出し、位置ズレなく均一に積層貼り合わせを行うことで、金型代不要（イニシャルコストゼロ）にて21枚のロット品を短納期で製作・納品いたしました。
材質特長：白色CRゴム（白ネオプレン）
CRゴム（クロロプレンゴム）は、耐候性・耐油性・難燃性・機械的強度のバランスに優れた万能型合成ゴムです。本製品で採用した「白色系」には特有のメリットがあります。
- ✔非移行性・クリーン環境への適合: カーボンブラックを含まない白色配合のため、相手面の金属板や樹脂カバーへの色移り・黒色汚染が起きにくく、食品・医療・電子機器やクリーンルーム設備に最適です。
- ✔優れた耐候性・耐オゾン性: 屋外露出や紫外線の当たる開口部でもオゾンクラック（亀裂）が発生しにくく、長期にわたり安定したゴム弾性とシール性を維持します。
- ✔適度な耐油性と物理的強度: 機械油や潤滑油の飛沫が付着する環境でも膨潤しにくく、引き裂きや圧縮永久歪みに対しても優れた耐力を発揮します。
加工のポイント：ウォータージェット切断と職人手加工による多層貼り合わせ
本製品の最大の特徴は、断面に段差を持たせた「段付き構造」です。成型金型を起こさずにこれを高精度に実現するため、ダイコーではウォータージェット加工と職人の手加工貼り合わせを組み合わせて製作いたしました。まず、超高圧水流によるウォータージェット加工機を用いて、熱影響や歪みを与えずに厚み1mm・3mm・1mmの白色CRゴムシートからそれぞれの枠形状を直角かつ滑らかにカット。その後、熟練職人が専用接着剤を用いて緻密に位置決めを行い、均一な面圧をかけて3層を圧着貼り合わせいたしました。気泡や接着ムラを徹底排除し、段差のラインが美しく通った強固な一体構造を形成。金型代（イニシャルコスト）が一切不要なため、21枚といった中・小ロットでも大幅なコスト削減と短納期納品を可能にしました。
よくあるご質問（FAQ）
Q. 段付きの段差寸法や、全体の厚み（t1+t3+t1以外）を変更することはできますか？
A. はい、自由に変更可能です。組み合わせるゴムシートの厚み構成（例：t2+t2やt1+t5など）や、段差の幅・深さもCADデータと職人の手加工によりミリ単位で柔軟にカスタマイズいただけます。
Q. 白色CR以外のゴム材質（黒色CR、シリコン、EPDMなど）でも段付き加工は可能ですか？
A. もちろん可能です。一般的な黒色ゴムをはじめ、食品・耐熱用のシリコンゴム、耐候性の高いEPDM、耐油性に特化したNBRなど、用途に応じた材質での段付き接着加工に対応しております。
