ギヤーケースガスケット PTFE製 異形楕円ガスケットの加工事例 株式会社ダイコー
ギヤーケースガスケット PTFE製 楕円ガスケットの加工事例
プロッター加工による精密異形カットと型レス短納期対応
加工事例概要

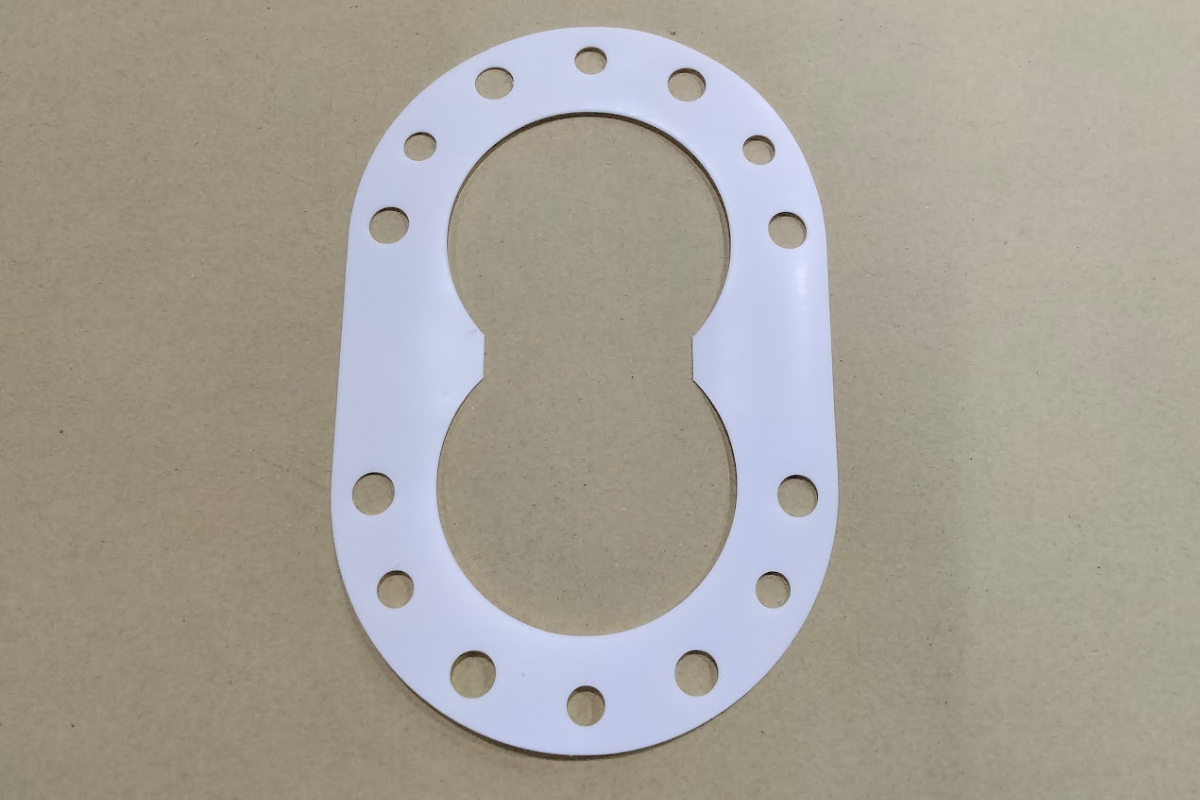

| 製品名 | PTFE製 ギヤーケース用 異形楕円ガスケット（メガネ形内径・多穴加工） |
|---|---|
| 寸法 / 形状 | 0.5t × 144W × 216L［外形長円・メガネ状連通内径 / 周囲ボルト穴加工］ |
| 材質 / 仕様 | PTFE（四フッ化エチレン / 純フッ素樹脂シート） |
| 加工法 / 数量 | プロッター加工（精密NCナイフカット） / 6枚 |
今回の事例は、耐薬品性・耐熱性に優れた「PTFEシート（厚み0.5mm）」を使用し、144W×216Lの外形長円に合わせた異形楕円（8の字・メガネ形状の内径開口および多数のボルト穴）のギヤーケースガスケットを製作した事例です。0.5mmという薄物のPTFEシートはすべり性が高く柔軟なため、加工時の伸びや刃物による巻き込みが発生しやすい材料ですが、当社ではプロッター加工機（NCナイフカッター）を採用。CAD/DXFデータ通りに精密カットすることで、金型（抜き型）を作製することなく、型代ゼロ（イニシャルコスト不要）にて6枚の小ロット品を短納期で製作いたしました。
材質特長：PTFE（四フッ化エチレン）
PTFEは「フッ素樹脂」の代表格であり、過酷な化学的・熱的環境下でも安定したシール性を発揮する高機能エンジニアリングプラスチックです。
- ✔極めて広範な耐薬品性: 溶融アルカリ金属などの特殊な流体を除き、強酸・強アルカリ・各種有機溶剤に対してほぼ完全な耐薬品性（不活性）を誇ります。
- ✔優れた耐熱性・耐寒性: 連続使用温度は約-200℃〜+260℃と極めて広く、極低温流体から高温蒸気・熱媒ラインまで幅広く適応します。
- ✔非粘着性・低摩擦・電気絶縁性: 流体の固着や相手フランジ面への焼き付きが起こりにくく、優れた電気絶縁性と低摺動特性を備えています。
加工のポイント：薄物フッ素樹脂を変形させない型レス精密カッティング
本製品のように、外周の長円ライン、内側のくびれを持つメガネ状開口（8の字連通形状）、周囲に配置された複数のボルト穴が複合する異形形状のギヤーケースガスケットは、金型プレスでは型の製作期間と費用（イニシャルコスト）が課題となります。また、0.5tのPTFEは滑りやすいため、手作業や簡易加工では寸法狂いやバリが生じやすい傾向にあります。ダイコーのプロッター加工機は、真空吸着テーブルでシートを確実に固定し、極細の超硬刃で一気に輪郭と穴を切り抜くため、バリや熱変形のない滑らかな切断面を実現。CADデータから直接カットできるため、金型代不要・1枚〜数枚の小ロットでも圧倒的な短納期対応が可能です。
よくあるご質問（FAQ）
Q. 0.5mmのような薄物PTFEでも、穴や曲線がきれいに抜けますか？
A. はい、きれいに加工可能です。素材のすべりや伸びを防ぐ特殊な吸着固定と、高精度な超硬カッター制御により、微細な穴径や複雑な曲面部もバリ・ヨレなくシャープに仕上げます。
Q. 6枚のような小ロットでも金型代なしで製作できますか？
A. もちろんです。抜き型を作らないプロッター加工（またはウォータージェット加工）のため、金型費用は一切かかりません。ギヤーケースガスケットの試作1枚から量産まで柔軟に対応いたします。
Q. PTFE以外の材質（ゴム、ジョイントシートなど）で同じ異形形状の製作は可能ですか？
A. 可能です。EPDM、フッ素ゴム、シリコン、ノンアスジョイントシートなど、使用環境（流体・温度・圧力）に応じた最適な材質をご提案・加工いたします。
PTFE・フッ素樹脂パッキンの加工ならダイコーへ
株式会社ダイコーでは、PTFE（テフロン）シートをはじめとする各種高機能樹脂・パッキン材料を取り揃え、プロッターやウォータージェットによる高精度加工を提供しています。金型不要の急ぎの試作・異形パッキン製作など、1枚からスピーディーにお届けします。ぜひお気軽にご相談ください。
