TK＃91 水面計用ガスケットの加工事例
プロッター加工による耐熱シートの精密長丸カットと小ロット短納期対応
加工事例概要
| 製品名 | TK＃91 水面計用ガスケット |
|---|---|
| 寸法 / 形状 | 1.5t × 41W × 99L［長丸・楕円フレーム形状］ |
| 材質 / 仕様 | 耐熱シート TK＃91（100%無石綿・膨張黒鉛系） / 高温高圧蒸気用 |
| 加工法 / 数量 | プロッター加工（精密ナイフカット） / 2枚 |

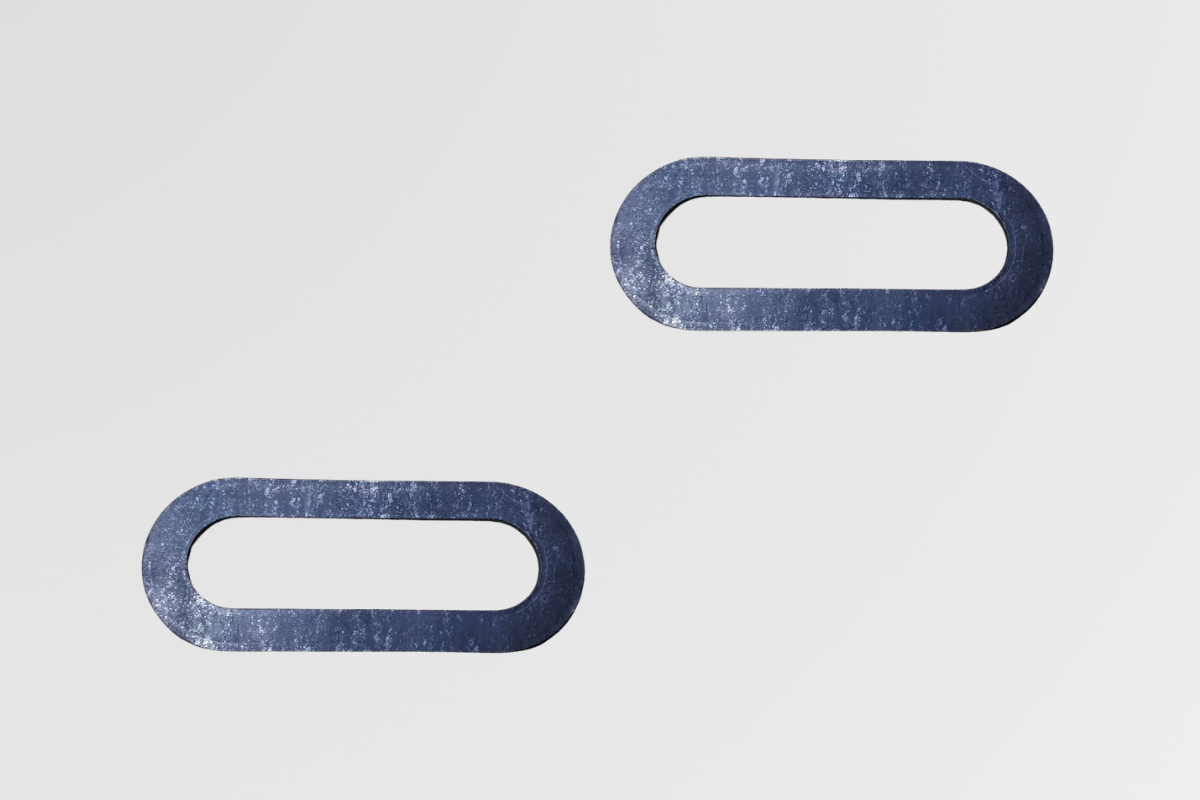

今回の事例は、ボイラーや圧力容器の「水面計（水位計・ゲージグラス）」受圧部・接続部に使用される耐熱ガスケットの製作です。1.5mm厚の耐熱シート「TK＃91」を用い、41W×99Lの外形に合わせ、内側を細長い楕円長丸状にくり抜いたフレーム構造となっています。金型（抜き型）を作成すると初期費用がかかりますが、当社ではプロッター加工機を採用。CADデータから直接、超硬刃でシャープに裁断することで、型代ゼロ（イニシャルコスト不要）にて2枚という小ロットの緊急メンテナンス品を迅速にお届けいたしました。
材質特長：耐熱シート TK＃91
「TK＃91」は、膨張黒鉛を主材料とし、耐熱性に優れた強靭な補強繊維と合成ゴムバインダーを配合して成形された最高級ノンアスベスト耐熱シート材です。
- ✔100%無石綿で高温・高圧の飽和蒸気に対応: 石綿（アスベスト）を一切使用せず、ボイラー設備や各種プラントの高温・高圧な飽和蒸気という過酷な条件下でも安心・確実な密封性を発揮します。
- ✔卓越した柔軟性とフランジ追従性: 膨張黒鉛ベースならではの柔軟性を持ち、締付面圧が十分に掛けにくい小面積フランジや水面計のガラス保持面にもしなやかに馴染みます。
- ✔傷がつきにくく優れた取り扱い性: 施工時や保管時の折れ・欠けが発生しにくく、現場での交換メンテナンス作業時のハンドリング性能に優れています。
加工のポイント：プロッターによる型レス精密カッティング
水面計用パッキンのように「細い幅を持った楕円・長丸フレーム構造」は、手作業での切り出しでは曲線が歪みやすく、プレス打抜きでは内側のくり抜き時に材料が寄れて偏心しやすい形状です。 ダイコーのプロッター加工機は、CADデータ通りに超硬刃を数値制御して精密カットするため、細いフレーム部分の幅もミリ単位で均一に保持。素材に機械的な押し潰し圧力を与えないため、TK＃91の持つ柔軟な組織構造を損なうことなく、断面の綺麗な水面計用ガスケットを製作いたします。金型費用が一切発生しないため、2枚といった少量修理品・突発メンテナンス用のパーツ手配に最適です。
よくあるご質問（FAQ）
Q. 水面計用パッキンとしてTK＃91が適している理由は何ですか？
A. 水面計（ゲージグラス）周りはボイラーの高温・高圧な飽和蒸気や熱水に直接さらされる部位です。TK＃91は膨張黒鉛を主体とした100%無石綿シートで耐蒸気・耐熱性が極めて高く、ガラス面に対するなじみ性とクッション性も備えているため、安全で確実な漏れ防止効果を発揮します。
Q. 既存の水面計から外した古いパッキン（劣化・割れがある状態）から複製できますか？
A. はい、対応可能です。既存パッキンの残存パーツや、ガラス受圧面の採寸データ、または手書きのスケッチをお寄せいただければ、当社にて精密CADデータを起こし、プロッター加工機で忠実に復元・切り出しいたします。
Q. 今回の事例のように2枚といった超小ロット・緊急出荷でも受けてもらえますか？
A. もちろんです。抜き型を作らないプロッター加工ですので、1枚・2枚といった修繕用の超小ロットでも型代不要（イニシャルコストゼロ）かつ短納期でお届け可能です。
水面計・耐熱蒸気パッキンの加工ならダイコーへ
株式会社ダイコーでは、TK＃91をはじめとする各種耐熱・蒸気用シールシートを取り揃え、プロッターやウォータージェットによる高精度加工を提供しています。ボイラー・水面計用の特注パッキン、型代不要の急ぎの試作・補修品など、1枚からスピーディーにお届けします。ぜひお気軽にご相談ください。
