燃料供給装置（気化器）用 紙質ガスケットの加工事例 DXFデータに基づく多穴異形カット 株式会社ダイコー
燃料供給装置（気化器）用 紙質ガスケットの加工事例
DXFデータに基づくウォータージェット加工と高精度な多穴異形カット
加工事例概要
| 製品名 | 燃料供給装置（気化器）用 紙質ガスケット |
|---|---|
| 寸法 / 規格 | 1.0t× 77.8W × 87L［多穴・複雑異形加工］ |
| 材質 / 仕様 | 紙質ガスケット（オイルシート） / 高耐油・高圧縮率タイプ |
| 加工法 / 数量 | ウォータージェット加工（DXFデータダイレクト制御） / 3枚 |

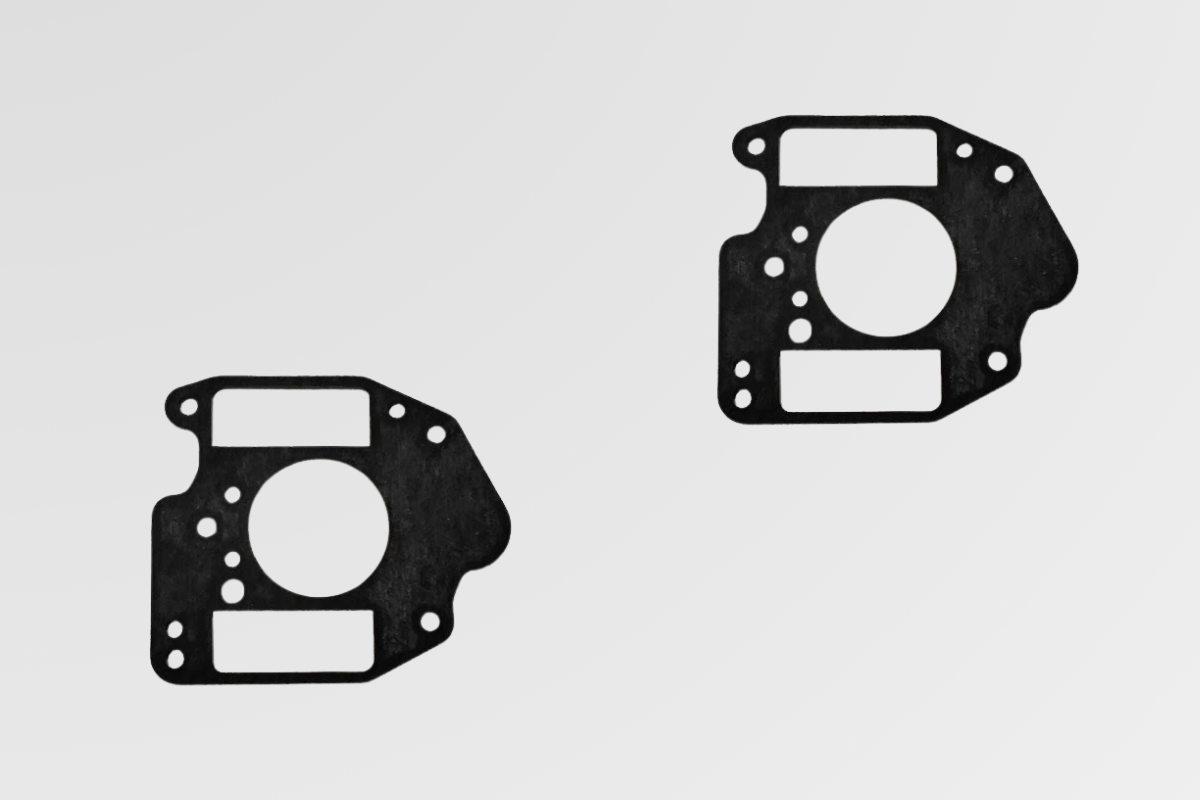

今回の加工事例は、エンジンの燃料供給装置（気化器・キャブレター周り）に使用される「紙質ガスケット（オイルシート）」の特注製作です。中央の大口径通路穴、上下の矩形ポート穴、そして高密度に配置された複数のボルト穴・流路穴が組み合わさった非常に複雑な異形形状となっています。当社では、お客様からいただいたDXF（CAD）データから直接プログラムを起こし、超高圧のウォータージェット加工機でカット。紙質素材特有の「引きつれ」や刃物圧力による「変形」を起こすことなく、ボルト穴ピッチの完璧な位置精度を保持しながら、3枚の少量オーダーを型代不要（イニシャルコストなし）かつ短納期で実現いたしました。
材質特長：紙質ガスケット（オイルシート）
紙質ガスケット（オイルシート）は、特殊な植物繊維やセルロースに耐油性バインダーを含浸・処理させた、内燃機関や精密機械のシール材として定評のあるシート素材です。
- ✔高い圧縮率と良好な接合面なじみ性: 柔軟性と適度な圧縮復元性を持つため、締結面圧が十分に掛けられない薄肉ハウジングや、微細な凹凸のある面にもしなやかに馴染み、高い密封効果を発揮します。
- ✔卓越した耐油性・耐溶剤性: ガソリン、軽油、各種潤滑油、鉱物油、有機溶剤に対して膨潤や侵食が極めて少なく、燃料ラインの気密保持に威力を発揮します。
- ✔主な適応用途: 比較的温度の低い環境におけるガソリンエンジン、ディレクター、気化器（キャブレター）、オイルポンプ、油圧機器の接合部シールに最適です。
加工のポイント：DXFデータ連動 ウォータージェット非接触カット
気化器用のガスケットは、燃料通路や細径ボルト穴が狭い範囲に密集するため、刃物による押し抜き加工（プレス）では、材料の歪みや小径穴のつぶれが発生しやすい繊細なパーツです。 ダイコーの超高圧ウォータージェット加工は、極細水流により材料へ機械的な刃物圧力を一切掛けずに非接触切断します。お客様からご提供いただいたDXF図面データからダイレクトに切断ノズルを制御するため、非常に複雑な異形輪郭や密集した小穴群も、寸分のズレなく正確に表現。金型代が不要なため、試作用の3枚といった小ロットでもイニシャル費用ゼロ・超短納期で高品質な製品をお届け可能です。
よくあるご質問（FAQ）
Q. CADデータ（DXF）が手元にない場合でも、現物やイラストから加工できますか？
A. はい、対応可能です。古くなって固着・破損した既存パッキンの現物サンプルや手書き図面をご提示いただければ、当社にて精密トレース・CADデータ化を行い、ウォータージェット加工機で忠実に再現いたします。
Q. 紙質ガスケット（オイルシート）は水や高温環境にも使用できますか？
A. オイルシートは主に油系・燃料系の低温〜中温域用シール材です。高温環境や水、酸・アルカリ液が流れるラインには、ジョイントシート（TOMBO No.1995等）やフッ素樹脂（PTFE）、膨張黒鉛等のより適合する材質をご提案いたします。
Q. 今回の事例のように3枚といった小ロットでも受けてもらえますか？
A. もちろんです。型代が一切かからないウォータージェット加工ですので、1枚の試作・補修パーツから、数十〜数百枚の小・中ロットまで、余分な初期コストをかけることなくスピーディーに製作・発送いたします。
気化器・燃料系特注ガスケットの製作ならダイコーへ
株式会社ダイコーでは、紙質ガスケット（オイルシート）をはじめ、各種エンジン・流体機器向けの特注パッキン製作に一貫対応しています。複雑な異形穴や多穴加工、図面からの型レス迅速カットなど、お客様の「いま欲しい」に最高品質でお応えします。まずはお気軽にご相談ください。
