シリコンスポンジ製 額縁形状ガスケットの加工事例
型不要のプロッター・ウォータージェット加工による耐熱パッキン1枚製作
加工事例概要
| 製品名 | シリコンスポンジ製 額縁形状ガスケット（穴加工付き） |
|---|---|
| 寸法 / 形状 | 5t × 204□［額縁四角枠形状 / 周囲ボルト穴加工］ |
| 材質 / 仕様 | シリコンスポンジ（独立気泡・耐熱赤系 / 耐熱200℃） |
| 加工法 / 数量 | プロッター / ウォータージェット加工 / 1枚 |
今回の事例は、耐熱性・断熱性に優れた「シリコンスポンジ（厚み5mm）」を使用し、外寸204mm角の額縁形状（センター四角抜き・周囲ボルト穴加工）を1枚から製作した事例です。柔軟で弾力性の高い厚物スポンジは、通常の金型プレス加工では刃の押し込み圧により断面が歪みやすい特性があります。当社ではCADデータから直接加工する型レス加工機（プロッター／ウォータージェット）を採用。素材を押し潰さず、外形・内枠の角部から微細なボルト通し穴まで直角度を維持した美しい額縁ガスケットを、型代不要（イニシャルコストゼロ）にて短納期製作いたしました。

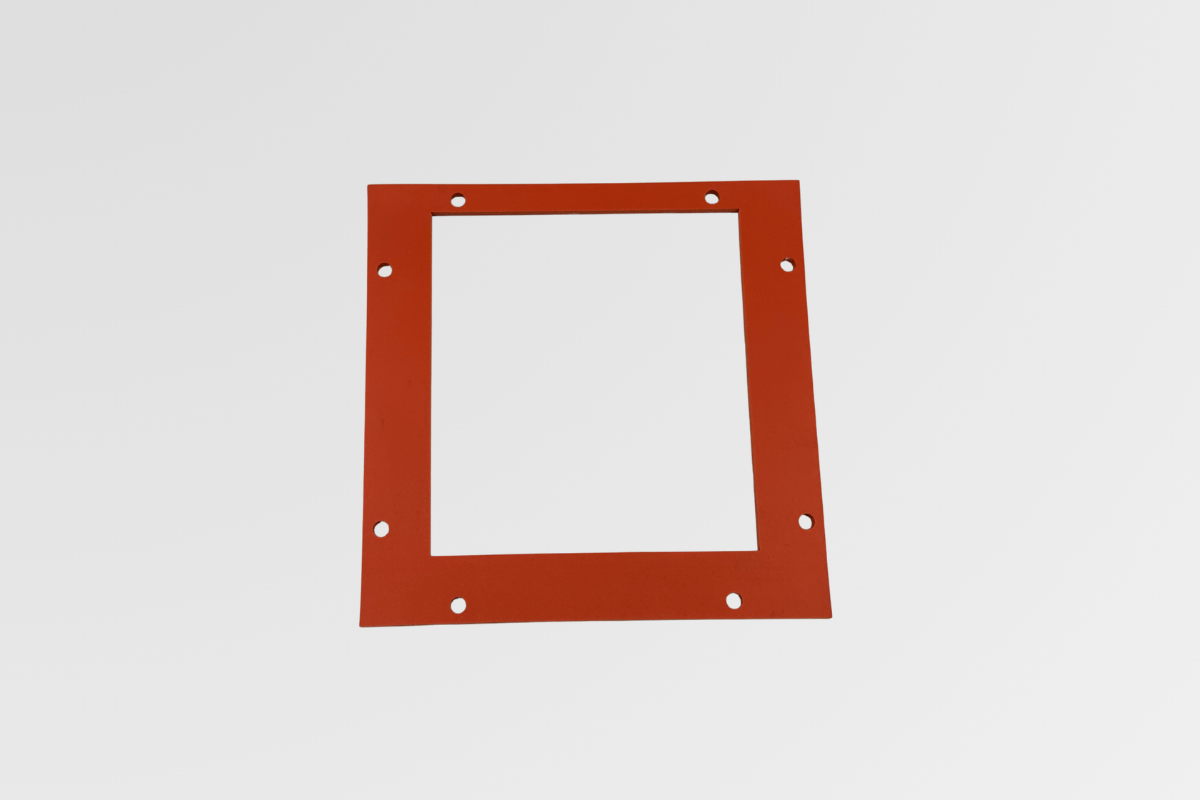

（5t × 204□・穴加工）
材質特長：シリコンスポンジ
シリコンスポンジは、原料のシリコンゴムに架橋剤や発泡剤などを混ぜて膨らませたゴムスポンジの一種です。熱のかかる過酷な環境下で優れた性能を発揮します。
- ✔優れた耐熱性能（一般的に常用200℃対応）: 一般的なゴムスポンジでは耐えられない高温環境下でも硬化・熱劣化しにくく、加熱炉や乾燥機などの熱のかかる部分で安定したシール性を発揮します。
- ✔独立気泡構造による高い断熱・密閉性: 気泡がそれぞれ独立して密閉されているため、水や空気を通しにくく、高い断熱・保温効果および優れた止水・防塵性を持ちます。
- ✔優れた柔軟性と相手面への追従性: ソリッドゴムに比べ低い締付力でしっかり密着するため、板金カバーや歪みのある接合面に対しても隙間なく馴染みます。
加工のポイント：スポンジを変形させない型レス精密加工
厚み5mmのシリコンスポンジはクッション性に富む反面、刃物で強く押さえると材料が逃げて寸法公差が狂いやすい素材です。ダイコーでは、高精度なプロッター加工機および超高圧ウォータージェット加工機を保有。素材に過度な押し潰し圧力を与えずに切断するため、額縁枠の直角度を綺麗に保ち、周囲のボルト穴ピッチも正確に仕上げます。金型（抜き型）を作製する必要がないため、1枚だけの試作品や突発的な補修用パッキンでも型代不要・短納期でお届け可能です。
よくあるご質問（FAQ）
Q. 1枚だけの試作や補修用パーツでも注文できますか？
A. はい、1枚・1個から喜んで承ります。金型を使わないデジタルカット機（プロッター/ウォータージェット）を使用するため、型代不要（イニシャルコストゼロ）でスピーディに製作・納品いたします。
Q. 裏面に両面テープを付けた状態で額縁カットできますか？
A. 可能です。作業性を高める一般用両面テープから、200℃耐熱仕様の両面テープまで、用途に応じたテープをラミネートして同時に高精度カットいたします。
Q. シリコンスポンジ以外のスポンジ素材（EPDM、CR、フッ素など）でも製作可能ですか？
A. 可能です。耐薬品性に優れたフッ素ゴムスポンジ、耐候性の高いEPDMスポンジ、汎用のCR（ネオプレン）スポンジなど、使用環境（温度・耐油・耐薬品・コスト）に最適な材質をご提案いたします。
シリコンスポンジ・耐熱パッキンの加工ならダイコーへ
株式会社ダイコーでは、シリコンスポンジをはじめとする各種耐熱ゴム・発泡シール材を取り揃え、プロッターやウォータージェットによる高精度加工を提供しています。型代不要の急ぎの試作・補修品、異形額縁パッキンなど、1枚からスピーディーにお届けします。ぜひお気軽にご相談ください。
