透明軟質塩ビシート（2t）の穴あけ加工事例 保護カバーシート向け精密プロッター加工｜型代不要 株式会社ダイコー

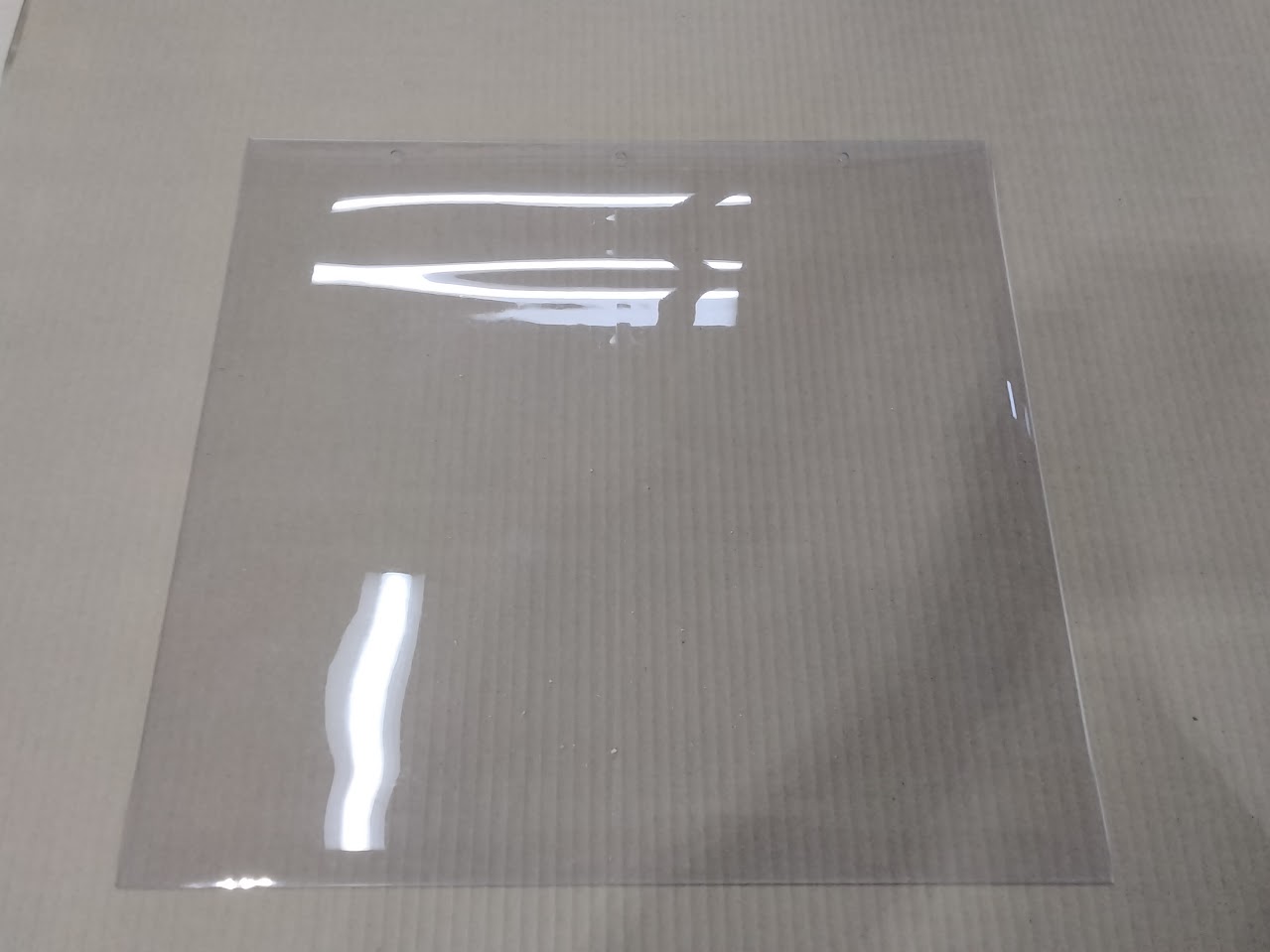

透明軟質塩ビシート（2t）の加工事例
高透明・高耐久シートのプロッター加工と吊り下げ用穴あけ対応
加工事例概要
| 製品名 | 透明軟質塩ビ製 吊り下げ保護カバーシート |
|---|---|
| 寸法 / 仕様 | 2.0t × 470W × 500L［上部3-φ7取付穴加工付き］ |
| 材質 | 軟質塩化ビニル樹脂（透明PVC） / 高透明・高耐久仕様 |
| 加工法 / 数量 | プロッター加工（精密ナイフカット） / 150枚 |
今回の事例は、工場設備の覗き窓用保護カバーや各種機器の間仕切り・覆いシートとして採用された「透明軟質塩ビシート（2t）」の加工です。上部に固定・吊り下げ用のφ7穴を3箇所配置した470W×500Lの矩形形状となっています。柔軟性のある軟質樹脂は、切断時に押し潰されたり刃物に粘着して寸法が歪みやすい特性がありますが、当社ではプロッター加工機を用いて変形や端面の引きつれを起こさずに精密裁断。型代不要（金型不要）で高精度な穴ピッチを保ち、150枚の中小ロット供給を短納期で実現しました。
材質特長：軟質塩ビ（透明PVC）
軟質塩化ビニル樹脂（軟質塩ビ）は、ポリ塩化ビニルに可塑剤を加えて柔軟性を持たせた、強靭かつ取り回しやすい合成樹脂シートです。
- ✔高い透明度と優れた視認性: 内部や奥にあるメーター・機器の状態を「覆った状態のまま」鮮明に確認できるため、保護カバーや表示面カーテンに最適です。
- ✔卓越した耐久性と「敷く・覆う・仕切る」多用途性: 引き裂き強度や摩耗に強く、水や薬品、水滴の飛散防止にすぐれ、オフィスのデスクマットから工場の防塵・間仕切りシートまで幅広く活躍します。
- ✔しなやかな防振・緩衝効果: ゴムライクな柔軟性により、機器同士の接触傷防止やノイズ低減、養生マットとしても優れた性能を発揮します。
加工方法のメリット：プロッター加工による非熱ナイフカット
軟質塩ビのようなビニール系シートは、レーザー切断では熱によって端面が焦げたり有害ガス・べたつきが発生するリスクがあり、プレス打抜きでは刃の圧力で断面が斜めに傾きがちです。ダイコーのプロッター加工機は、超硬刃による精密なナイフカットを行うため、材料に熱をかけずに美しい垂直断面で切断します。CADデータからダイレクトに制御されるため高価な金型は一切不要（型不要）。150枚といった数量でも、上部の吊り下げ穴（3-φ7）のピッチに狂いのない高精度な製品をハイスピードで納品いたします。
よくあるご質問（FAQ）
Q. 吊り下げ用の穴の位置や穴数、穴径を自由に変更できますか？
A. はい、可能です。CADデータからプログラムを直接制御するプロッター加工ですので、穴径（φ5、φ10等）や位置ピッチ、穴数の追加も金型費用ゼロでミリ単位で柔軟に対応いたします。
Q. 厚みの異なる透明塩ビシート（1t、3t、5tなど）の加工も依頼できますか？
A. 可能です。薄物の1.0tから厚物の3.0t、5.0tなど各種厚みの透明塩ビシートを取り揃えており、用途に応じた最適な厚みをご提案いたします。
透明塩ビシート・特注カバー加工ならダイコーへ
株式会社ダイコーでは、透明軟質塩ビシートをはじめ、各種樹脂・ゴム・ウレタンシートの精密カット・穴あけ加工に一貫対応しています。工場機械の保護カバー、間仕切り幕、デスクマットや養生材など、1枚の試作から今回の150枚といった中小ロット・量産まで、型代不要の設備で迅速にお届けします。ぜひお気軽にご相談ください。
