EPDM R突起付き大口径ガスケットの加工事例
平板へのR紐エンドレス接着技術による面圧集中とシール性向上の実現
加工事例概要

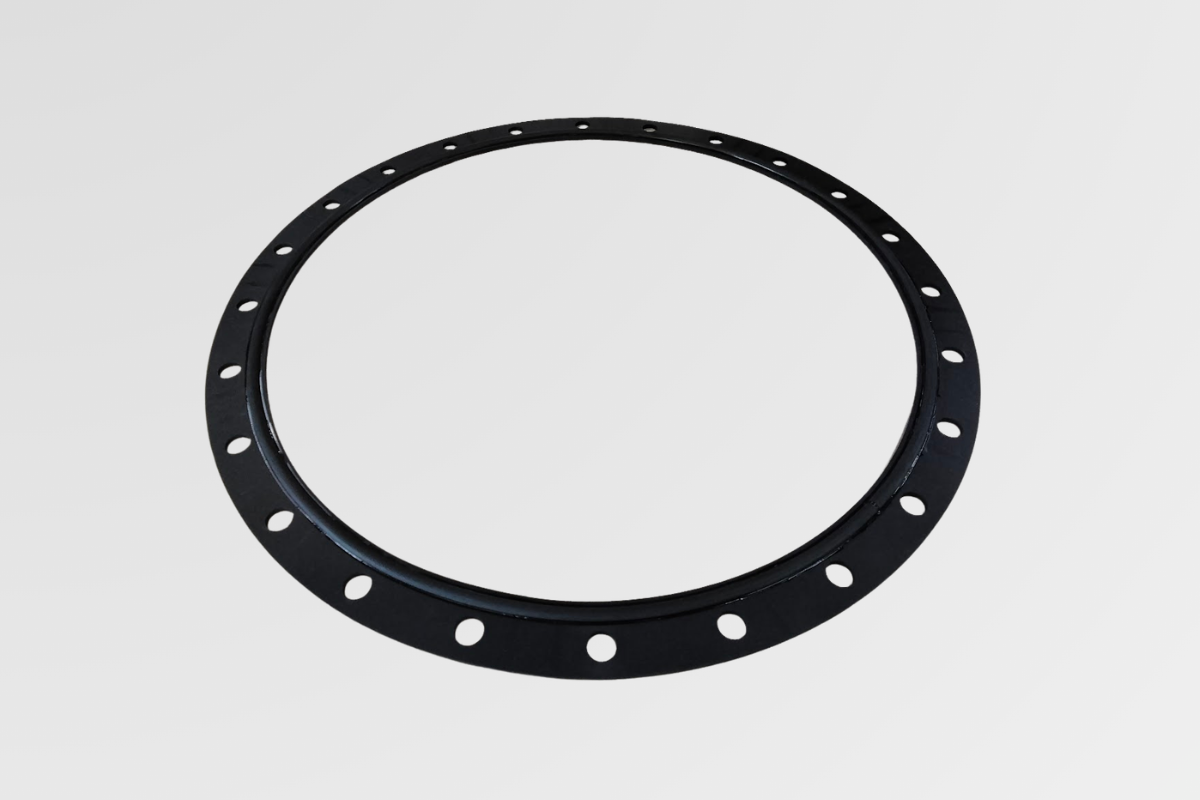

| 製品名 | EPDM R突起付き大口径特注ガスケット |
|---|---|
| 寸法 / 規格 | 5.0t × φ710（外径） × φ610（内径）［P670 / 24-φ19穴］ |
| 材質 / 構造 | EPDM（エチレンプロピレンゴム） / 基材（5t平板） ＋ 上下R5突起（ゴム紐接着） |
| 加工法 | ウォータージェット加工 ＋ 職人の精密R紐エンドレス接着 |
今回の加工事例は、水処理設備や各種タンク・ダクトの大型接続フランジに採用された「EPDM製R突起付き大口径ガスケット」です。外径φ710mm、厚み5mmの平板ガスケットをベースに、シール面の中央周上に沿ってR5形状（半丸状）のゴム突起（リブ）を上下両面に接着した特殊仕様となっています。締結時に突起部分へ面圧が集中するため、歪みの出やすい大口径フランジであってもシール性を向上させます。高額な大口径成形金型を作ることなく、ウォータージェット切断と高度な手加工接着を組み合わせることで、初期コストを抑えた短納期製作を実現しました。
材質特長：EPDM（エチレンプロピレンゴム）
EPDMは、優れた耐候性・耐オゾン性・耐熱温水性をバランス良く備えた、汎用性の高い高機能合成ゴム材料です。
- ✔卓越した耐候・耐オゾン性: 紫外線や日光、風雨にさらされる屋外配管やタンクフランジであっても、亀裂（クラック）や物性劣化が起きにくく長寿命です。
- ✔優れた耐熱水・水処理適性: 水、温水、一部の酸・アルカリ液に対して高い耐久性を持ち、水道・排水・水処理設備ラインのシール材として標準採用されています。
- ✔高い弾性と追従性: ゴム特有の柔軟なクッション性により、フランジ面の微細な傷や歪みにも柔軟になじみます。
加工のポイント：平板とR突起の接着技術で高シールを実現
大口径のフランジ接続において、通常の面接触（平板ガスケット）では、面圧が分散し微小な漏れが発生することがあります。本製品は、基材となるφ710×φ610の5t平板ガスケットを当社のウォータージェット加工機で精密カットし、P670の位置に設けられた24-φ19個のボルト穴ピッチを完璧な精度で保持。そのシール面の中央に、職人が同材質のR5ゴム紐を歪みなく円環状（エンドレス）に高精度接着しています。 面圧がR突起（線接触部）へ集中的にかかるため、従来の平パッキンよりもシール性が向上。本来であれば数百万円規模の金型が必要となる「リブ付き型押し成形パッキン」の同等品を、型不要（金型代ゼロ）かつ1枚からの短納期で製作できる、ダイコーの提案型加工技術です。
よくあるご質問（FAQ）
Q. なぜ平板ガスケットにR形状の突起を接着するのですか？
A. 面全体で受ける「面接触」に比べ、突起部が相手フランジに集中して当たる「線接触」を生み出すためです。これにより突起部が適度に潰れてシール性を向上させ、流体の漏れを強力に防ぐことができます。
Q. 短納期で対応できますか？
A. R紐の加工も自社で行うため、一貫生産で短納期対応可能です。
Q. EPDM以外のゴム材質（シリコン、CR、NBR、フッ素ゴム）でもR突起付き加工はできますか？
A. はい、可能です。シリコンゴムやCR（クロロプレン）、NBR（ニトリル）、フッ素ゴムなどの各種ゴム材料においても、同様に平板＋R紐（または丸紐・角紐）の接着加工に対応しております。使用流体や耐熱条件に合わせた最適な材質をご提案いたします。
特殊突起付き・特注大口径パッキンの加工ならダイコーへ
株式会社ダイコーでは、高額な金型製作を回避しながらシール性を飛躍的に高める「R突起付き接着パッキン」をはじめ、大口径・特殊構造ガスケットの製作に一貫対応しています。EPDMをはじめ各種ゴム材の在庫を完備し、ウォータージェット加工と職人の接着技術で、1枚からの試作・特注品も短納期でお届けします。ぜひお気軽にご相談ください。
