比較的少ない締付圧で漏洩を防止！スリーシートガスケットの加工事例 株式会社ダイコー
比較的少ない締付圧で漏洩を防止！スリーシートガスケットの加工事例
ウォータージェット加工による型崩れのない矩形ノッチとボルト穴の同時切り出し
加工事例概要

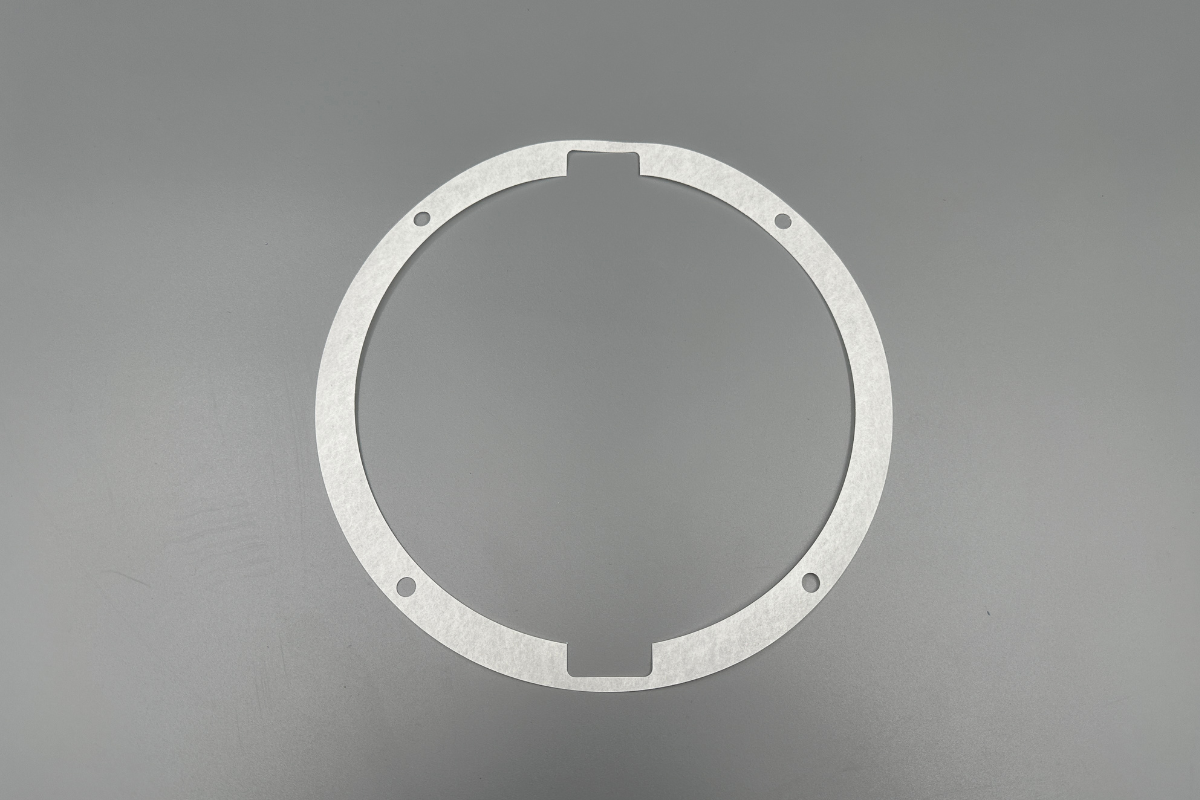

| 製品名 | スリーシート製 切りかけ付きパッキン |
|---|---|
| 寸法 / 規格 | 2.0t × φ220（外径） × φ190（内径）［上下矩形切りかけ × 2、ボルト穴 × 4］ |
| 材質 / 仕様 | スリーシート 202Fグレード（耐熱・断熱無機積層シート） |
| 加工法 | ウォータージェット加工（型レス精密カット） |
今回の事例は、産業用熱機器の接合部に採用された「切りかけ（ノッチ）入りガスケット」です。上下2か所の矩形状の逃げ加工と、対角4か所の小径ボルト穴を併せ持つ複雑な円環形状となっています。複雑な形状の為、抜き型を作成するとコストがかかります。そこで当社では、ウォータージェット加工を適用。素材に一切の物理的応力をかけず、複雑な内外径と細部をワンチャッキングでシャープに切り出し、即座に組付け可能な高い再現性を実現しました。
材質特長：スリーシート（202Fグレード）
スリーシートは、耐熱無機繊維を主成分としたクリーンなシート状素材を多層積層・高圧成形した、アスベストフリーの高性能耐熱断熱シール材です。
- ✔過酷な高温域での安定性: 202Fグレードは特に熱機器やプラント排気系統などの熱環境を想定しており、長期使用でもへたりが少なく、確実なシール性を保持します。
- ✔高いフランジ追従性: 適度な柔軟性と弾性を備えているため、締付面圧が不均一になりがちな大型機器や薄肉フランジの歪みにも柔軟に馴染みます。
- ✔環境に優しい非石綿系: RoHS指令や各種環境規制に適合し、安全でクリーンな作業環境・設備運用をサポートします。
加工方法のメリット：超高圧ウォータージェット切断
超高圧水流を極細ノズルから噴射して材料を切り裂くウォータージェットは、積層耐熱シートの精密加工において圧倒的な優位性を誇ります。刃物による機械的なせん断力が加わらないため、外周部や矩形ノッチの「角（かど）」が潰れることなく、直角でシャープなエッジが立ちます。また、摩擦熱が発生しないため熱による端面の炭化や変質も皆無。何より抜き金型を一切製作する必要がないため、CADデータさえあれば特注の異形形状でも完全に型レスで、低コストかつスピーディーに製作可能です。
よくあるご質問（FAQ）
Q. スリーシート以外のジョイントシートやガスケット材でも、同形状の切りかけ入りガスケットは製作可能ですか？
A. はい、可能です。ダイコーではバルカーNo.6500やTOMBO No.1995といった主要メーカーの汎用ノンアスジョイントシートをはじめ、PTFE（フッ素樹脂）、膨張黒鉛シート、耐熱ゴム等、あらゆるシール材に対応しております。ご使用の温度や流体、圧力条件に合わせて最適な材質選定からご提案いたします。
Q. 切りかけ部分の角（コーナー）の精度や再現性は安定していますか？
A. 非常に安定しています。非接触加工であるウォータージェットは、積層材特有の「角部分のめくれ・割れ・バリ」が一切発生しません。デジタルデータ（CAD）制御により機械が一定の軌道で自動切断するため、試作の1枚から10枚、100枚の量産に至るまで、ロット間の寸法ばらつきを極限まで抑えた同一品質の製品をお届けします。
Q. 10枚程度の小ロットでも受けてもらえますか？また、図面が手書きやサンプルだけでも大丈夫ですか？
A. もちろんです。型レス加工ですので、1枚の試作から10枚前後の小ロットオーダーまで初期費用なしで迅速に対応いたします。手書きのスケッチ（外径・内径・切りかけの幅や深さ・穴ピッチの寸法メモ）や、既存の古くなったパッキン現物をお送りいただければ、当社にてCAD図面を起こして加工を承ります。
特殊形状・切りかけ付きガスケットの製作ならダイコーへ
株式会社ダイコーでは、スリーシートをはじめとした高度な耐熱・断熱素材を用い、切りかけや多穴などの特殊異形ガスケットを豊富に製作しています。お客様の設計意図（組付けの方向性確保や干渉回避など）に合わせた加工方法をご提案し、短納期・低コストでお応えします。図面段階のご相談や現物からの複製お見積りも歓迎いたしますので、まずはお気軽にお問い合わせください。
