TOMBO No.1997 自動車向けガスケットの加工事例 プロッター加工による複雑な異形額縁形状への対応 株式会社ダイコー
TOMBO No.1997 自動車向けガスケットの加工事例
プロッター加工による複雑な異形額縁形状への対応
加工事例概要
| 製品名 | 自動車用 異形額縁ガスケット |
|---|---|
| 寸法 | 0.8t × 140W × 176L（12-φ9、異形形状） |
| 材質 / 加工法 | TOMBO No.1997 / プロッター加工 |
| 数量 / 用途 | 50枚 / 自動車・エンジン周辺パーツ |

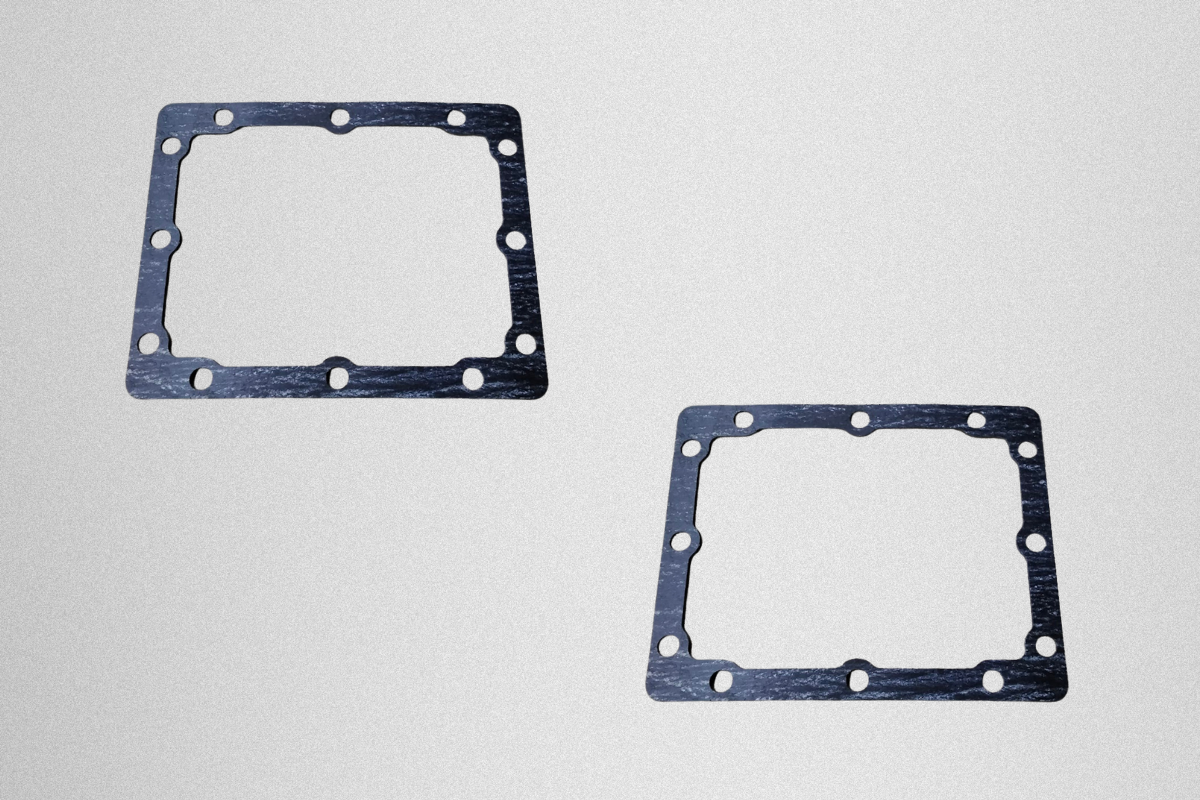

今回の事例は、自動車産業向けに使用される「TOMBO No.1997」製の異形ガスケットです。140W×176Lの外形に12箇所のボルト穴を備えた額縁形状となっており、組付け時の位置精度と油漏れ防止の安定性が求められました。0.8tという薄物素材に対し、プロッター加工を採用することで、抜き型を製作することなく精密な輪郭と正確な穴位置を再現。50枚という中小ロット製作において、低コストかつ短納期での供給を実現しました。
材質特長：TOMBO No.1997（ニチアス）
TOMBO No.1997は、人造無機繊維やアラミド繊維に、耐油性に優れた合成ゴム（NBR）を配合して圧延成形された、最高級のエンジン用ジョイントシートです。
- ✔卓越した耐油性・耐熱性: 自動車エンジンや産業用内燃機関のオイルラインにおいて、長期間安定したシール性を発揮します。
- ✔優れた物理的強度: 高温下でもシートの脆弱化が少なく、フランジ締結時の面圧をしっかりと維持します。
- ✔幅広い適応性: ガソリン、潤滑油、一般ガス等に対応し、自動車パーツや農機具、建設機械のパッキンとして広く信頼されています。
加工のポイント：プロッターによる異形精密カット
当社のプロッター加工は、専用の超硬刃を用いてCADデータ通りに材料を切り出す「型レス」の精密加工技術です。今回のような「多数のボルト穴が密集する異形形状」において、その真価を発揮します。プレス加工で発生しやすい素材の「よれ」や「引きつれ」を抑え、シャープな端面で仕上げることが可能です。型代が不要なため、品番違いの多品種生産や、今回のような50枚規模の中小ロット案件においても、圧倒的なコストメリットとスピードを提供します。
よくあるご質問（FAQ）
Q. 自動車エンジンのメンテナンス用として1枚から製作できますか？
A. はい、可能です。プロッター加工は型不要のため、1枚の試作や緊急の交換パーツ製作から、今回の50枚のような小ロット量産まで柔軟に対応いたします。
Q. 現物のガスケットやスケッチから図面化してもらえますか？
A. はい。現物サンプルをいただければ、当社でスキャンおよびトレースを行い、精密なCADデータを作成してプロッター加工品をお届けします。
自動車・特注ガスケットの加工ならダイコーへ
株式会社ダイコーでは、TOMBO No.1997をはじめとする高機能シール材を豊富に在庫し、プロッターやウォータージェットによる精密加工を提供しています。金型コストを抑えたい新車開発の試作や、旧車のレストアパーツ製作など、多種多様なニーズにお応えします。ぜひ一度ご相談ください。
