TOMBO No. 9007-LC 段付きガスケット加工事例｜ルーター機能で高精度な段差加工 株式会社ダイコー

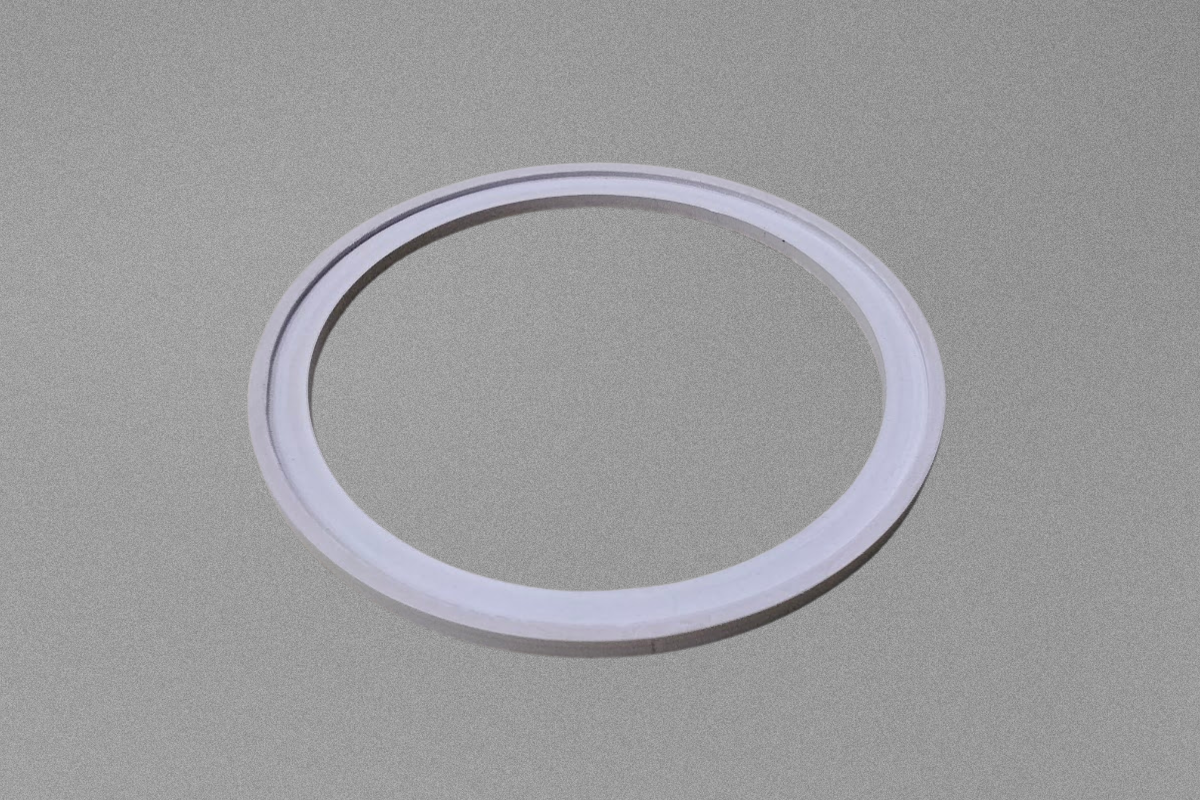

TOMBO No. 9007-LC 段付きガスケット加工事例
ルーター機能で高精度な段差加工
加工事例概要
| 製品名 | TOMBO No. 9007-LC 段付きガスケット |
|---|---|
| 寸法 | φ89.5 × φ85.5 × φ74.4（段付き形状） |
| 材質 / 加工法 | ナフロンPTFE（低クリープタイプ） / プロッター加工（ルーター機能） |
| 数量 | 2枚（少量試作対応） |
今回の事例は、ニチアス製「TOMBO No. 9007-LC」を使用した特殊な段付き形状（カウンターボア）ガスケットの製作です。厚み方向に異なる径を持たせる加工は、通常の抜き加工やナイフカットでは困難ですが、当社のプロッター加工機（ルーター機能搭載）を用いることで、厚み制御を伴う精密な削り出しと切り出しを同時に行いました。
TOMBO No. 9007-LC（低クリープPTFE）とは？
TOMBO No. 9007-LCは、純粋なPTFEに特殊な充填材を配合することで、PTFE最大の弱点である「クリープ（圧力による変形）」を大幅に改善した素材です。
- ✔優れた耐クリープ性: 常温および高温環境下でも変形が少なく、長期間安定した締付圧を維持します。
- ✔高い耐薬品性: 強酸や強アルカリ、溶剤に対してもPTフェと同等の高い耐食性を誇ります。
- ✔クリーンな特性: 不純物の溶出が極めて少ないため、化学プラント、半導体、食品、医薬分野の配管に最適です。
加工のメリット：ルーター機能付きプロッター加工
当社のプロッター加工機は、刃物によるカットだけでなく、高速回転するエンドミルを用いた「ルーター加工」が可能です。
- ✔複雑な段付き・座ぐり加工: 厚み方向の深さを自由にコントロールできるため、今回の事例のような多段形状や座ぐり穴も、高精度な削り出しが可能です。
- ✔抜き型不要で1枚から: プログラム制御で加工するため、高価な金型（抜き型）は一切不要。試作品や今回のような2枚といった小ロット案件に圧倒的なメリットがあります。
- ✔安定した円形・輪郭精度: エンドミルによる非接触（材料固定）加工により、PTFEのような滑りやすい素材でも歪みなく、綺麗な切断面を実現します。
よくあるご質問（FAQ）
Q. 段付き加工はどの程度の厚みまで対応可能ですか？
A. 使用する材料の厚みや素材によりますが、今回の3t程度のPTFE材であれば、ミリ単位での緻密な段差制御が可能です。詳細な段差寸法は図面を確認のうえ回答いたします。
Q. TOMBO No. 9007-LC以外のPTFE材も加工できますか？
A. はい、純PTFE（ナフロン）やガラスフィラー入りPTFE、各種フッ素樹脂シート、さらにはナイロンやPOMなどの樹脂板加工にも対応しております。
Q. 急ぎで数枚だけ欲しいのですが、納期はどのくらいですか？
A. 在庫のある素材であれば、型不要のメリットを活かして最短で即日〜数営業日での出荷が可能です。お気軽にお問い合わせください。
特殊形状・段付きガスケットの加工ならダイコーへ
株式会社ダイコーでは、最新のプロッター・ルーター設備を駆使し、複雑な段付き形状や異形形状の特注加工に1枚から対応しています。耐薬品性に優れたTOMBO No. 9007-LCの在庫も豊富です。パッキンの選定や特注形状でお困りの際は、ぜひ一度ご相談ください。
