加工内容の説明

お客様からいただいた図面を元に、厚さ0.5mmの膨張黒鉛系ジョイントシート「TOMBO No. 1120」を使用して、スクリューポンプのギヤケース用ガスケットを製作しました。サイズは220mm × 384mmで、加工内容はφ14mmのボルト穴を14ヶ所、およびφ130mmの主要ポート穴を2ヶ所あけるという精密なものです。当社のプロッター加工機を使用し、非常に薄くデリケートな素材を傷めることなく、CADデータ通りに正確にカットいたしました。

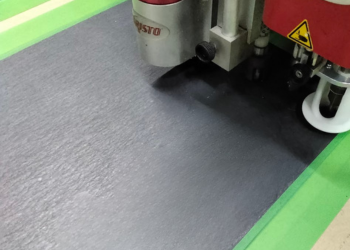

加工写真

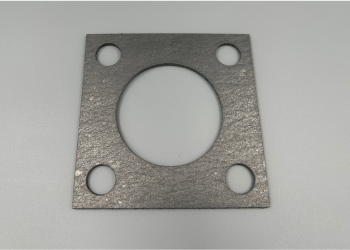

製品詳細（TOMBO No. 1120）

TOMBO No. 1120は、膨張黒鉛を主成分とした高品質なジョイントシートです。

• ✔優れた耐熱性・耐蒸気性: 膨張黒鉛を主成分としているため、高温・高圧の環境下でも安定したシール性を発揮します。
• ✔高いシール性: 柔軟性に富んでおり、フランジ面への馴染みが良いため、薄いシートでも高い密封性能を誇ります。
• ✔耐薬品性: 各種酸、アルカリ、溶剤など、幅広い流体に対して優れた耐性を持ちます。

加工の特長

プロッター加工機を用いることで、薄物シートでも歪みのない精密な仕上がりをお約束します。

• ✔抜き型不要で1枚から対応: 抜き型を製作する必要がないため、初期費用を抑えられます。ポンプのオーバーホールやメンテナンス時など、少数のご注文にも柔軟に対応可能です。
• ✔薄物も精密にカット: 0.5mmのような薄い膨張黒鉛シートは、手作業では割れや欠けが生じやすいですが、プロッター加工なら端面まで綺麗に、正確な寸法でカットできます。
• ✔データ保存でリピートも簡単: 加工に使用したCADデータを保存しているため、再度同じ製品が必要になった際も、データを呼び出すだけで即座に加工が可能です。

ポンプ用ガスケットの加工ならダイコーへ

株式会社ダイコーは、プロッターやウォータージェット加工を駆使し、複雑な形状のガスケットを高品質・短納期で提供しております。

「メーカーの純正品が手に入らない」「特殊なサイズのポンプ用パッキンが欲しい」といったお悩みをお持ちでしたら、ぜひ一度当社にご相談ください。
