加工内容の説明

お客様の図面に基づき、強アルカリ流体に適合するガスケットシート「TOMBO No. 9007-SC」（厚さ1.5mm）から、外径φ55mm × 内径φ43mmのリングガスケットを500枚製作しました。当社のプロッター加工機を使用し、抜き型を作ることなく、CADデータから直接、500枚の中ロット生産にもスピーディーに対応いたしました。

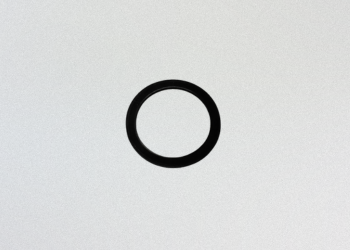

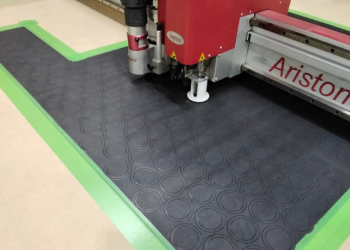

加工写真

製品詳細（TOMBO No. 9007-SC）

TOMBO No. 9007-SC（ナフロンⓇSC）は、PTFE（フッ素樹脂）にカーボンを配合した特殊なガスケットシートです。

• ✔強アルカリに最適: 水酸化ナトリウムや水酸化カリウムなどの強アルカリ流体に対して優れた耐食性を発揮します。
• ✔幅広い適用流体: 水、蒸気、熱水、各種ガス（可燃性、毒性、水素、アンモニア、酸素など）、極低温流体、有機溶剤など幅広く使用可能です。
  ※注意：硝酸、濃硫酸、クロム酸などの酸化性流体には使用できません。
• ✔構造: PTFEをベースにカーボン充填材を配合することで、耐熱性や耐クリープ性を向上させています。

プロッター加工の特長

当社のプロッター加工は、数量の多い案件から試作まで柔軟に対応可能です。

• ✔500枚の中ロットも抜き型不要: 通常なら抜き型を作る500枚という数量でも、プロッターなら型代ゼロで対応可能です。イニシャルコストを削減し、トータルコストを抑えます。
• ✔図面からのダイレクト加工: CADデータを元にカットするため、寸法精度が高く、均一な品質のガスケットを提供できます。
• ✔データ保存で簡単なリピート手配: 一度使用したCADデータは大切に保管します。次回のリピート注文時はデータを呼び出すだけで即座に加工に入れます。

強アルカリ・特殊ガスケットの加工ならダイコーへ

株式会社ダイコーは、プロッター加工機を駆使し、TOMBO No.9007-SCのような特殊用途のガスケット加工を得意としています。

「強アルカリライン用のパッキンが欲しい」「500枚ほど必要だが型代を抑えたい」といったご要望がございましたら、ぜひ一度当社にご相談ください。
