加工内容の説明

お客様の仕様に基づき、ボード状断熱材「TOMBO No.5625」と「TOMBO No.5615」を貼り合わせて厚さ50mmにした積層ボードから、外径φ2270mmという特大サイズのガスシール材を製作しました。素材の定尺を超えるサイズであるため、当社のウォータージェット加工機を使用し、4分割形状に精密カットいたしました。CADデータを用いて切断することで、分割面がぴったりと合い、隙間なく設置することが可能です。

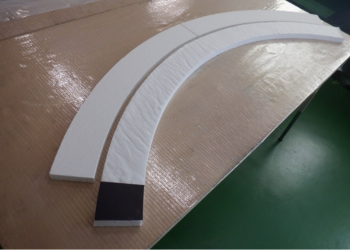

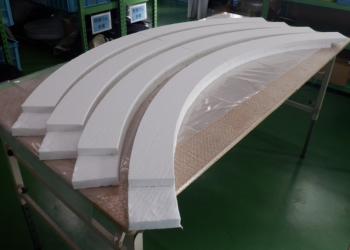

加工写真

製品詳細（ファインフレックスBIOボード）

ファインフレックスBIOボードは、生体溶解性ファイバー（ファインフレックスBIOバルク）に無機および有機バインダーを添加し、板状に成形した高温断熱材です。

• ✔主な用途: 窯炉の天井・炉壁の断熱用ライニング材、バックアップ材、炉内の各部膨張代充填材、ガスシール材として広く使用されます。
• ✔優れた加工性: ボード状であるため取り扱いやすく、切削や切断加工に適しています。
• ✔RCF規制対応: 生体溶解性繊維を使用しているため、リフラクトリーセラミックファイバー（RCF）規制の対象外であり、環境と安全に配慮した製品です。

ウォータージェット加工の特長

ウォータージェット加工は、大口径や厚物の断熱材加工において、その真価を発揮します。

• ✔隙間のない分割加工: CADデータ通りに正確に切断するため、φ2270mmのような大口径を分割して製作しても、組み合わせた際に隙間ができず、熱漏れを防ぎます。
• ✔厚物・貼り合わせ材も綺麗にカット: 50mm厚の積層ボードでも、断面を崩すことなく垂直に切断可能です。
• ✔抜き型不要で低コスト: 巨大な抜き型を作る必要がないため、イニシャルコストを大幅に削減できます。
• ✔データ保存で簡単なリピート手配: 一度使用したCADデータは大切に保管します。再注文の際は、データを呼び出すだけですぐに加工に入れるため、リピート手配の手間がかかりません。

大口径・高温断熱材の加工ならダイコーへ

株式会社ダイコーは、ウォータージェット加工機を駆使し、ファインフレックスBIOボードのような高温断熱材の加工を得意としています。

「炉のサイズに合わせた特大の断熱材が欲しい」「分割しても隙間ができないように加工してほしい」といったご要望がございましたら、ぜひ一度当社にご相談ください。
