製作内容の説明

お客様の仕様に基づき、バルブ用の高温・高圧ガスケットとして「D1000 うず巻き型ガスケット」を2枚製作しました。本製品の特徴は、トラック楕円（オーバル）形状であり、さらに内外輪（内輪・外輪）を取り付けて性能を強化している点です。V字形断面の金属製フープとシール材（フィラー）を、専用の巻線機で高精度に楕円形状に巻き上げました。

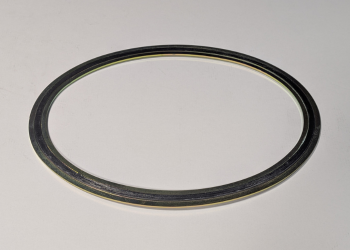

製品写真

製品詳細（D1000 うず巻き型ガスケット）

うず巻き型ガスケットは、高温・高圧用として合理的に設計された高性能セミメタリックガスケットです。

• ✔優れた弾性とシール性: Ｖ字形断面のフープ構造により豊かな弾性を有し、熱変動や振動のある箇所でも高いシール性を維持します。
• ✔高温・高圧に最適: 火力・原子力発電所、スチームタービン船の蒸気系、石油精製・化学プラントのプロセスラインや熱媒油ラインなどで広く使用されています。
• ✔内外輪付きの効果: 内輪は座屈防止と流体の整流、外輪は芯出し（センタリング）と過度な締付防止の役割を果たし、信頼性をさらに高めます。

ダイコーの製作特長

特殊な形状のうず巻き型ガスケットも、専用設備と熟練の技術で製作いたします。

• ✔トラック楕円などの異形に対応: 真円だけでなく、マンホールやハンドホールに使用される楕円（オーバル）形状の製作も可能です。
• ✔短納期対応: 2枚といった小ロットから、短納期で製作・出荷いたします。急なメンテナンス需要にもお応えします。
• ✔内輪のみの特注も可能: ガスケット本体だけでなく、補強用の内輪のみの製作も承ります。

特殊形状・うず巻き型ガスケットならダイコーへ

株式会社ダイコーは、高温・高圧ライン用のうず巻き型ガスケットについて、標準品から特殊形状まで幅広く対応しております。

「楕円形のガスケットが欲しい」「内輪だけ特注したい」といったご要望がございましたら、ぜひ一度当社にご相談ください。
