加工内容の説明

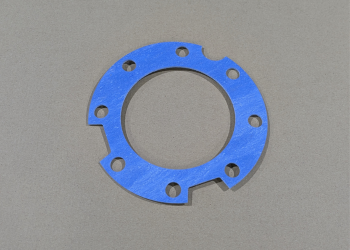

お客様の図面に基づき、厚さ2mmのノンアスベストジョイントシート「バルカーNo.6500」から、ポンプ用のガスケットを製作しました。形状はφ180mm × φ115.4mmのリングをベースに、切り欠きや多数のボルト穴（16穴/32穴）を持つ複雑なものでした。当社のウォータージェット加工機を使用し、CADデータから直接、高精度に切断しました。

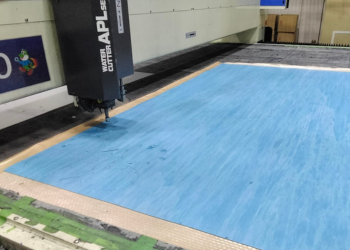

加工写真

製品詳細（バルカー No.6500）

バルカーNo.6500は、非石綿繊維と耐油・耐熱性に優れたゴムバインダーを配合した、汎用性が高いノンアスベストジョイントシートです。水、油など一般ユーティリティ系流体に対して良好なシール性を示し、石油精製、化学プラント、船舶の各種産業配管フランジ、弁ボンネット、各種機器接合部など、比較的低温（-50℃～+183℃）の箇所で幅広く使用されています。

ウォータージェット加工の特長

ウォータージェット加工は、高圧の水流で切断するため、複雑な形状のジョイントシート加工に最適です。

• ✔抜き型不要で低コスト・短納期: 抜型が不要なため初期費用を抑えられ、1枚からの試作品や小ロットのご依頼にも柔軟に対応いたします。
• ✔図面からのダイレクト加工: お客様からいただいた図面（DXFデータ）を元に直接加工するため、切り欠きや多数の穴があっても正確に再現します。
• ✔熱影響のない高品質な切断: 水流による加工のため、素材に熱影響を与えません。物性を損なうことなく、高品質な仕上がりを実現します。
• ✔データ保存で簡単なリピート手配: 一度使用したCADデータは大切に保管します。再注文の際は、データを呼び出すだけですぐに加工に入れるため、リピート手配の手間がかかりません。

ポンプ用・機器用ガスケットの加工ならダイコーへ

株式会社ダイコーは、ウォータージェット加工機を駆使し、図面に基づく複雑な形状のガスケット製作を得意としています。汎用のジョイントシートから高機能材まで、豊富な在庫で対応いたします。

試作品1枚から、複雑な形状、短納期のご依頼まで、幅広く対応いたします。まずはお気軽にお問い合わせください。
