Oリングとガスケット・パッキンの違いとは?

  • このエントリーをはてなブックマークに追加

Oリングとガスケット・パッキンの違いとは?

Oリング、ガスケット、パッキンは、いずれも液体や気体の漏れを防ぐシールの一種ですが、その使われ方や形状に違いがあります。

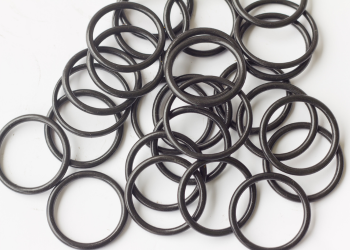

Oリング

Oリングは、その名の通り断面がOの形をしたリング状のシールです。素材の弾力性を利用して、溝にはめ込んで圧縮されることで密封性を発揮します。

・運動用として使われる場合 → パッキンの一種
・固定用として使われる場合 → ガスケットの一種
・構造がシンプルで安価、かつ省スペースで高いシール性能を発揮するため、自動車、油圧・空圧機器、家電製品など、非常に幅広い分野で使われています。

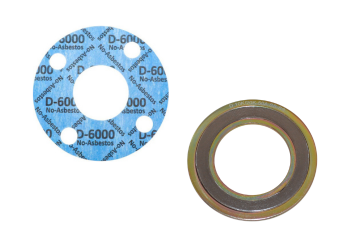

ガスケット

ガスケットは、動かない二つの部品の間に挟んで使うシール部品です。フランジと呼ばれる配管の接続部分や、エンジンのシリンダーヘッドとブロックの間など、固定された接合面に使われます。

・部品同士の隙間を埋め、内部の液体やガスが漏れ出すのを防ぎます。
・接合面の形に合わせて作られたシート状のものが多く、「面」でシールするのが特徴です。

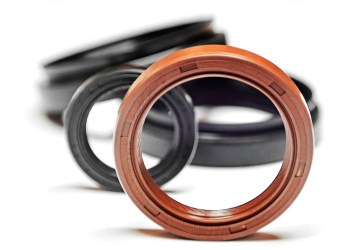

パッキン

パッキンは、ピストンやバルブの軸のように、往復運動や回転運動をする部分に使われるシール部品です。

・運動部分の隙間から、液体やガスが漏れるのを防ぎます。
・グランドパッキンやOリング、Uパッキン、Vパッキンなど、運動の種類や圧力に応じて様々な立体的な形状があります。



動かない場所のシールはガスケット、動く場所のシールはパッキンと覚えるのが、最も分かりやすいでしょう。そしてOリングは、その用途によってガスケットにもパッキンにも分類される、非常に便利なシール部品です。弊社では、この汎用性の高いOリングも各種取り扱っておりますので、ご用命の際はお気軽にお問い合わせください。

ガスケットの選定をサポートします!

ガスケットは、機械や配管の接合部分に使用されるシール材であり、主に流体の漏れを防ぐ役割を果たします。プラントのメンテナンスや機械設備において、ガスケットは非常に重要な部品です。しかし、その選定や管理を誤ると、重大な事故や生産停止につながるリスクも伴います。ガスケットに関するお困りごとやご要望がございましたら、ぜひ弊社にご相談ください。長年の経験と専門知識に基づき、お客様の課題解決を全力でサポートいたします。
