加工内容の説明

お客様の図面に基づき、バルカーNo.6502（ブラックスーパー）を使用した「10K-25A」サイズのガスケットを製作しました。特徴は、取り付け時の位置合わせや確認に便利な「ミミツキ（タブ付き）」形状であること、そして内径部分に「金属メッシュ」を加工・取り付けしている点です。ガスケット本体はウォータージェット加工機で精密にカットし、メッシュ部分はプレスまたはレーザー加工等で成形し、一体化させました。

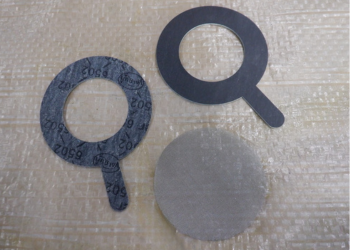

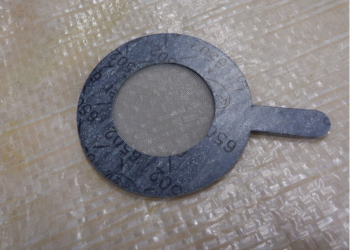

加工写真

製品詳細・機能

汎用性の高いジョイントシートに、ストレーナー（ろ過）機能を付加した製品です。

• ✔異物混入防止: 内径に設置された金属メッシュが、配管内を流れる異物、枯葉、小動物などの侵入を物理的に防ぎ、ポンプやバルブなどの機器トラブルを未然に防止します。
• ✔バルカー No.6502: ガスケット本体には、耐熱・耐薬品性に優れた黒色のノンアスベストジョイントシート（ブラックスーパー）を使用しており、幅広い流体に対応します。
• ✔ミミツキ形状: タブ（耳）が付いているため、配管の間への挿入作業や、設置後の確認が容易です。

加工の特長

ウォータージェット加工と金属加工を組み合わせ、お客様のニーズに合わせたカスタムガスケットを提供します。

• ✔ウォータージェットで金型不要: ガスケット本体はウォータージェットで加工するため、抜き型が不要です。「ミミツキ」のような特殊形状でも、イニシャルコストを抑えて1枚から製作可能です。
• ✔メッシュ加工の柔軟性: 金属メッシュ部分は、メッシュの目の粗さ（メッシュ数）や材質（SUSなど）をご指定いただけます。形状に合わせてプレス加工やレーザー加工で対応します。
• ✔データ保存で簡単なリピート手配: 一度使用したCADデータは大切に保管します。再注文の際は、データを呼び出すだけですぐに加工に入れるため、リピート手配の手間がかかりません。

ストレーナーガスケットの製作ならダイコーへ

株式会社ダイコーは、通常のガスケットだけでなく、メッシュを組み込んだストレーナーガスケットの製作も得意としています。

「配管の異物対策をしたい」「既存のフランジに挟めるフィルターが欲しい」といったご要望がございましたら、ぜひ一度当社にご相談ください。
