加工内容の説明

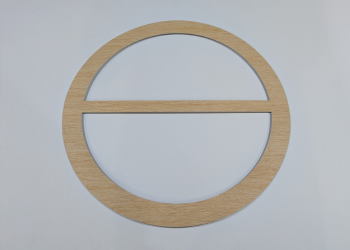

お客様の図面に基づき、厚さ2mmの標準グレードジョイントシート「TOMBO No. 1995」から、熱交換器用のガスケットを1枚製作しました。形状はφ532mm × φ445mmのリングに、センタ枝が付いた「2パス」熱交換器用のガスケットです。当社のウォータージェット加工機を使用し、CADデータから直接、高精度に切断しました。

加工写真

製品詳細（TOMBO No. 1995）

「TOMBO No. 1995」は、標準グレードのノンアスベストジョイントシートです。

• ✔大口径対応: 最大3810mm角のシートサイズまで対応しており、大型のガスケットも継目なしで製作可能です。
• ✔主な用途: 比較的低温のフランジ、バルブ、各種機器のガスケットとして広く用いられます。
• ✔使用上の注意: 100℃以上の蒸気・熱水ラインで使用する場合は、十分な締付面圧を確保するなど、配管応力がかからないよう留意が必要です。

ウォータージェット加工の特長

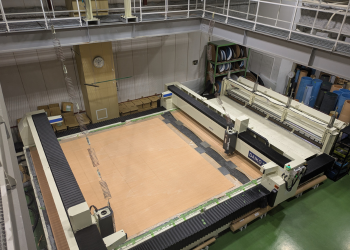

ウォータージェット加工は、高圧の水流で切断するため、熱交換器用のような複雑な形状のガスケット加工に最適です。

• ✔抜き型不要で低コスト・短納期: 抜型が不要なため初期費用を抑えられ、1枚からの試作品や小ロットのご依頼にも柔軟に対応いたします。
• ✔図面からのダイレクト加工: お客様からいただいた図面（DXFデータ）を元に直接加工するため、「2パス」のような複雑な形状も自在に実現します。
• ✔熱影響のない高品質な切断: 水流による加工のため、素材に熱影響を与えません。物性を損なうことなく、高品質な仕上がりを実現します。
• ✔データ保存で簡単なリピート手配: 一度使用したCADデータは大切に保管します。再注文の際は、データを呼び出すだけですぐに加工に入れるため、リピート手配の手間がかかりません。

熱交換器用ガスケットの加工ならダイコーへ

株式会社ダイコーは、ウォータージェット加工機を駆使し、熱交換器用ガスケットのような複雑な形状の加工を得意としています。汎用シートから高機能材まで、豊富な在庫で対応いたします。

試作品1枚から、複雑な形状、短納期のご依頼まで、幅広く対応いたします。まずはお気軽にお問い合わせください。
