加工内容の説明

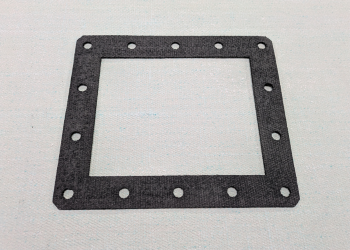

お客様の図面に基づき、厚さ3.2mmの黒鉛処理ガラスクロス「D5400」から、300mm × 350mm、45mm巾の額縁形状ガスケットを製作しました。加工内容は、φ15mmのボルト穴を14ヶ所あけるというものです。当社のウォータージェット加工機を使用し、CADデータから直接、高精度に切断しました。

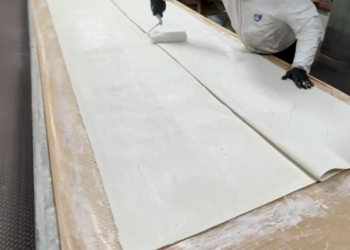

加工写真

製品詳細（D5400 黒鉛処理ガラスクロス）

ガラスクロスにゴム引き加工を施し、さらに表面に黒鉛処理を行うことで、フランジへの焼き付けを防止した非石綿系の耐熱ガスケットです。断熱性に優れ、400℃までの高温に対応します。

• ✔主な用途: 焼却炉、乾燥炉、排ガス処理装置、送風機など、高温のダクトフランジやマンホールガスケットに最適です。
• ✔優れた加工性: ゴム引き加工により、裁断や打ち抜き、縫製などの加工が容易になり、複雑な形状や大口径のガスケットも製作可能です。

ウォータージェット加工の特長

ウォータージェット加工は、高圧の水流で切断するため、ガラスクロスのような素材の精密加工に適しています。

• ✔抜き型不要で低コスト・短納期: 抜型が不要なため初期費用を抑えられ、1枚からの試作品や小ロットのご依頼にも柔軟に対応いたします。
• ✔図面からのダイレクト加工: お客様からいただいた図面（DXFデータ）を元に直接加工するため、複雑な形状も自在に実現します。
• ✔熱影響のない高品質な切断: 水流による加工のため、素材に熱影響を与えません。物性を損なうことなく、高品質な仕上がりを実現します。
• ✔データ保存で簡単なリピート手配: 一度使用したCADデータは大切に保管します。再注文の際は、データを呼び出すだけですぐに加工に入れるため、リピート手配の手間がかかりません。

耐熱・ダクト用ガスケットの加工ならダイコーへ

株式会社ダイコーは、ウォータージェット加工機やプロッターを駆使し、D5400のような特殊耐熱材・ガラスクロスの加工を得意としています。抜き型では難しい複雑な形状の加工も、ぜひ一度ご相談ください。

試作品1枚から、複雑な形状、短納期のご依頼まで、幅広く対応いたします。まずはお気軽にお問い合わせください。
