ニチアスソフトシール® (TOMBO™ No.9096)｜柔軟性に優れたPTFE製ガスケット
ニチアスソフトシール® (TOMBO™ No.9096)｜柔軟性に優れたPTFE製ガスケット

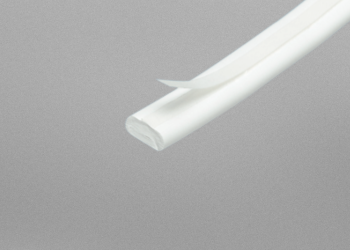

ニチアスソフトシール®は、100%PTFE（ふっ素樹脂）製のソフトタイプのガスケットです。非常に柔らかく、複雑な形状のシール面にも簡単に取り付け可能で、さまざまな機器のシール課題を解決します。
ニチアスソフトシール®の主な特長
- 優れた柔軟性: 非常に柔らかいため、多少荒れたフランジ面や歪んだシール面にもよくなじみ、確実なシール性能を発揮します。
- 簡単な施工性: 粘着テープ付きの製品がラインナップされており、複雑な形状のフランジ面にも簡単に貼り付けて施工することができます。
- 高い耐薬品性: 100%PTFE製のため、ほとんどの化学薬品に対して安定しており、幅広い流体に使用できます。
- 豊富な形状: 用途に合わせて、楕円型、平型、角型、丸型、チューブ、シートなど、多彩な形状からお選びいただけます。
主な使用用途
その優れた特性から、様々な産業分野の機器に使用されています。
- 配管フランジのシーラントとして
- タンク、ケーシング、ダクトの蓋シール
- 圧力容器、反応槽、ライニング容器
- その他、大口径機器のシール
ニチアスソフトシール®が活躍する4つの現場
長年使用している設備で、フランジ面に傷や歪み、腐食による凹凸がある。硬いシートガスケットではなじみきらず、締め付けても漏れが止まらない。
ニチアスソフトシール®は、マシュマロのような非常に柔らかいガスケットです。そのため、多少の傷や歪み、凹凸にもしっかり追従し、フランジ面によくなじんで隙間を埋め、優れたシール性を発揮します。
タンクや塔、大型の熱交換器など、規格品では対応できない大口径機器のガスケット手配は、納期もコストもかかる。マンホールのような複雑な形状のシールも手間がかかる。
テープ状・コード状になっているため、現場で必要な長さにカットしてそのまま貼り付けるだけで施工が完了します。大口径の円形フランジはもちろん、四角や複雑な形状のシール面にも、1本で継ぎ目のないガスケットを簡単に形成できます。
突然のガスケットトラブルで設備が停止！でも、予備のガスケットが在庫にない…。かといって、多種多様なサイズのガスケットをすべて在庫しておくのはコストも保管スペースも大変。
ニチアスソフトシール®を数種類在庫しておけば、さまざまなサイズのフランジに現場で対応可能です。これにより、多品種の予備ガスケットを抱える必要がなくなり、在庫管理の簡素化とコスト削減に貢献します。緊急時の迅速な復旧作業にも役立ちます。
強酸や溶剤など、腐食性の高い流体ですぐにガスケットが劣化してしまう。また、製品へのコンタミネーション（汚染）は絶対に避けたい。
主成分は100%PTFE（ふっ素樹脂）のため、優れた耐薬品性を誇ります。また、特殊グレードの「SGMガスケット」は充填材を含まないため、汚染を嫌うクリーンなラインにも安心して使用できます。
製品ラインナップ・寸法表
ご注文の際は「TOMBO No.」「形状記号」「表示記号」をご指定ください。例: TOMBO No.9096-R-10 (丸型, 太さ10mm)
テープ状ガスケット
| 形状 | タイプ | 厚さ(mm) | 幅(mm) | 表示記号 |
|---|---|---|---|---|
| 楕円型 | 粘着テープ付 | 1.5 | 3.0 | 3 |
| 3.0 | 6.0 | 6 | ||
| 4.5 | 9.0 | 9 | ||
| 6.0 | 12.0 | 12 | ||
| 平型 | 粘着テープ付 (BT) / なし (B) | 1.0 - 3.0 | 15.0 - 100.0 | 1015 - 3100 |
| ※詳細はカタログをご確認ください。 | ||||
| 角型 | 粘着テープ付 (KT) | 5.0 | 14.0 | 5014 |
| 粘着テープなし (K) | 7.0 | 20.0 | 7020 | |
コード状・チューブ状ガスケット
| 形状 | タイプ | サイズ(mm) | 表示記号 |
|---|---|---|---|
| 丸型 | 粘着テープなし (R) | 太さ: 10.0, 12.0 | 10, 12 |
| チューブ | 粘着テープなし (TB) | 外径/内径: 5/4 ～ 14/12 | 54 - 1412 |
シートガスケット
| 形状 | タイプ | 厚さ(mm) | シートサイズ(mm) |
|---|---|---|---|
| シート | 粘着テープ付 (ST) | 1.0 - 4.0 | 1500 x 1500 |
| 粘着テープなし (S) | 0.5 - 10.0 | 1500 x 1500, 1500 x 3000 |
特殊グレード： SGMガスケット (TOMBO™ No.9096-SGM)
TOMBO No.9096-SGMは、主成分が延伸PTFEのガスケットです。延伸PTFEは、延伸加工により多孔質化させているため、柔軟性とクッション性に優れています。また、充填材を含まないため、汚染を嫌うラインや電気絶縁性が必要な箇所にも使用可能です。
- 使用流体: 水系、油系、腐食性流体、ガス系流体
- 使用温度範囲: -100℃ ～ 215℃
- ワンポイント: ガス系流体に使用する場合は、リング形状(FR形)とし、シール性向上のためナフロンペースト(TOMBO No.9400)の併用を推奨します。
【重要】使用に関するご注意
TOMBO No.9096シリーズおよびNo.9096-SGMは、一般工業用途に限定してご使用ください。
食品、医薬品、化粧品、および医療機器の製造・加工・包装工程にはご使用いただけません。
