厚物ポリエチレンスポンジ B-4（76t）ウォータージェット加工 76mm極厚発泡体を押し潰さず垂直切断 株式会社ダイコー
厚物ポリエチレンスポンジ B-4（76t）ウォータージェット加工
76mm極厚発泡体を押し潰さず垂直切断・リング形状の金型レス短納期製作
加工事例概要
| 製品名 | 厚物ポリエチレンスポンジ製 円筒リングクッション（目地・緩衝ブロック） |
|---|---|
| 寸法 / 形状 | 厚み76t × 外径φ119 × 内径φ80［円筒リング・ドーナツ形状］ |
| 材質 / 仕様 | P・E-ライト B-4（緻密独立気泡ポリエチレンフォーム / 黒系） |
| 加工法 / 数量 | 超高圧ウォータージェット加工（金型不要・非接触水流カット） / 1個〜小ロット対応 |

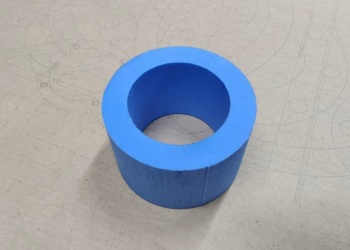

今回の加工事例は、厚さ76mmという極厚の独立気泡発泡ポリエチレン「P・E-ライト B-4」から、外径φ119×内径φ80の円筒リング形状を切り出した製品です。76tもの厚物スポンジは、通常の金型プレス打ち抜きでは刃の有効深さが足りず材料を大きく押し潰してしまい、NCプロッターカッターでも刃長制限や刃のたわみにより断面が斜めに傾いてしまう（テーパーが発生する）という難加工材です。ダイコーでは、保有する超高圧ウォータージェット加工機を採用。極細の超高圧水流を噴射して非接触でカットすることで、素材を圧縮・変形させることなく、垂直性に優れた綺麗な切断面と寸法精度を実現。金型代ゼロ（イニシャルコスト不要）で、試作1個からスピーディーにお届けいたしました。
材料特性：P・E-ライト B-4（発泡ポリエチレンフォーム）
「P・E-ライト B-4」は、ポリエチレン樹脂を基材として緻密な独立気泡構造に発泡成形された高機能クッション材です。工業・建築・包装分野で幅広い実績を持ちます。
- ✔優れた耐候性・耐薬品性・断熱性: 独立気泡構造のため水や空気をほとんど通さず、吸水・吸湿による劣化がありません。紫外線や各種薬品にも強く、過酷な屋外や設備環境でも優れた断熱・緩衝性能を維持します。
- ✔適度な硬度と高い緩衝性: 柔軟でありながらしっかりと形状を保つ適度なコシがあり、重量物の衝撃吸収、輸送用通箱の緩衝材、建築目地材、機器内部の密閉スペーサーとして最適です。
- ✔両面粘着テープ貼り加工に対応: 必要に応じて裏面に強粘着テープや剥離紙付き接着層をラミネートした状態での切断加工・納品も承っております。
加工のポイント：厚物スポンジを変形させないウォータージェット切断

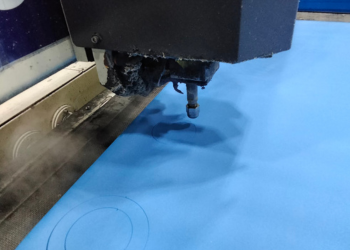

70mmを超える極厚の発泡体は、プレス加工では抜型が届かず、プロッターの振動刃でも切削抵抗で刃が逃げてしまい「中央がくびれる」「断面が斜めに傾く」といったトラブルが多発します。ダイコーのウォータージェット加工は、超高圧の水流を極小径ノズルから超音速で噴射する非接触工法です。素材に対して物理的な押し込み圧力がかからないため、クッション体を潰すことなく厚み76mmの深部までストレートに切断。外径φ119・内径φ80の同心円リングを、端面の直角度を綺麗に保ったまま高精度に仕上げます。CADデータから直接加工するため高額な型代（イニシャルコスト）が一切かからず、試作1個や緊急の補修手配にも柔軟にお応えいたします。
よくあるご質問（FAQ）
Q. 水で切断すると、スポンジが水を吸って濡れてしまいませんか？
A. 今回使用したP・E-ライト B-4は完全な独立気泡構造のため、内部に水が浸透することはありません。加工後に十分な水切り・乾燥工程を経てから梱包・出荷いたしますので、安心してご使用いただけます。
Q. 76mm以外の厚みや、100mmを超えるような超極厚スポンジでも対応可能ですか？
A. はい、対応可能です。当社のウォータージェット加工設備は素材や形状に応じて厚み100mm以上の極厚ブロック加工にも対応しております。他社で「厚すぎて切れない」と断られた案件もぜひご相談ください。
Q. 1個だけの試作や、個人・研究開発用途でも発注できますか？
A. もちろんです。金型（抜き型）を作製しないデジタルカッティング加工のため、型代ゼロで1個から喜んで承ります。DXF等の図面データはもちろん、手書きスケッチや現物合わせからの製作にも対応いたします。
