JIS管フランジ用 ボルテックスガスケット 寸法表

JIS管フランジ用 ボルテックスガスケット寸法表 (10K, 16K, 20K)

寸法表 (単位:mm)
フランジ呼び径 呼び圧力 10K 呼び圧力 16K 呼び圧力 20K

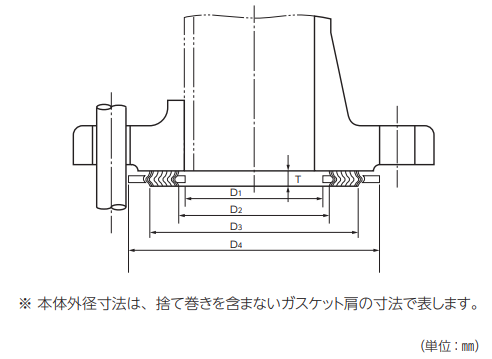

A B 内輪内径 Di 内径 D2 外径 D3 外輪外径 D4 内輪内径 Di 内径 D2 外径 D3 外輪外径 D4 内輪内径 Di 内径 D2 外径 D3 外輪外径 D4
10 3/8 18 24 37 52 18 24 37 52 18 24 37 52
15 1/2 22 28 41 57 22 28 41 57 22 28 41 57
20 3/4 28 34 47 62 28 34 47 62 28 34 47 62
25 1 34 40 53 74 34 40 53 74 34 40 53 74
32 1 1/4 43 51 67 84 43 51 67 84 43 51 67 84
40 1 1/2 49 57 73 89 49 57 73 89 49 57 73 89
50 2 61 69 89 104 61 69 89 104 61 69 89 104
65 2 1/2 77 87 107 124 77 87 107 124 77 87 107 124
80 3 88 98 118 134 89 99 119 140 89 99 119 140
90 3 1/2 98 110 130 144 102 114 139 150 102 114 139 150
100 4 111 123 143 159 115 127 152 165 115 127 152 165
125 5 136 148 173 190 140 152 177 202 140 152 177 202
150 6 158 174 199 220 166 182 214 237 166 182 214 237
175 7 185 201 226 245
200 8 211 227 252 270 217 233 265 282 217 233 265 282
225 9 236 252 277 290
250 10 258 278 310 332 268 288 328 354 268 288 328 354
300 12 309 329 361 377 319 339 379 404 319 339 379 404
350 14 346 366 406 422 356 376 416 450 356 376 416 450
400 16 392 417 457 484 407 432 482 508 407 432 482 508
450 18 443 468 518 539 458 483 533 573 458 483 533 573
500 20 493 518 568 594 508 533 583 628 508 533 583 628
550 22 544 569 619 650 559 584 634 684 559 584 634 684
600 24 595 620 670 700 610 635 685 734 610 635 685 734

JIS管フランジ用 ボルテックスガスケット寸法表 (30K, 40K, 63K)

寸法表 (単位:mm)
フランジ呼び径 呼び圧力 30K 呼び圧力 40K 呼び圧力 63K
A B 内輪内径 Di 内径 D2 外径 D3 外輪外径 D4 内輪内径 Di 内径 D2 外径 D3 外輪外径 D4 内輪内径 Di 内径 D2 外径 D3 外輪外径 D4
10 3/8 18 24 37 59 15 21 34 59 15 21 34 64
15 1/2 22 28 41 64 18 24 37 64 18 24 37 69
20 3/4 28 34 47 69 23 29 42 69 23 29 42 75
25 1 34 40 53 79 29 35 48 79 29 35 48 80
32 1 1/4 43 51 67 89 38 44 60 89 38 44 60 90
40 1 1/2 49 57 73 100 43 51 67 100 43 51 67 107
50 2 61 69 89 114 55 63 79 114 55 63 79 125
65 2 1/2 68 78 98 140 68 78 98 140 68 78 98 152
80 3 80 90 110 150 80 90 110 150 80 90 110 162
90 3 1/2 92 102 127 162 92 102 127 162 92 102 127 179
100 4 104 116 141 172 104 116 141 182 104 116 141 194
125 5 128 140 165 207 128 140 165 224 128 140 165 235
150 6 153 165 197 249 153 165 197 265 153 165 197 275
200 8 202 218 250 294 202 218 250 315 202 218 250 328
250 10 251 271 311 360 251 271 311 378 251 271 311 394
300 12 300 320 360 418 300 320 360 434 300 320 360 446
350 14 336 356 396 463 336 356 396 479 336 356 396 488
400 16 383 403 453 524 383 403 453 531 383 403 453 545

【該当規格】
JIS B 2404-2018 「管フランジ用ガスケットの寸法」

【適用フランジ】
JIS B 2220-2012 「鋼製管フランジ」
JIS B 2239-2013 「鋳鉄製管フランジ」

【注記】
※ 呼び圧力10Kの内輪内径は当社で設定したものです。
※ グラシールボルテックスガスケットおよびナフロンボルテックスガスケットのガスケット形状は、内外輪付としてください。
※ 呼び圧力63K用フランジには、ボルテックスガスケットの種類に関わらず、内外輪付をお勧めします。
※ 呼び圧力2K、5K用フランジには、ボルテックスガスケットの使用はお勧めしません。
※ ボルトは、SNB-7以上の高強度合金鋼をお勧めします。
