蒸気・高温・高圧系
ジョイントシート
TOMBO™ No. 1133
- 有機溶剤・薬品
- 蒸気・高温・高圧系
- 電気絶縁
- ニチアス

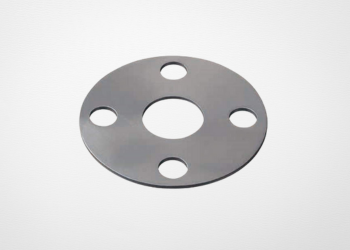

耐熱性・耐薬品性に優れたフッ素樹脂を主成分としたジョイントシートです。
- 特長
- ・酸・アルカリ・石油・石油化学製品、有機溶剤、熱油、熱媒ガス、蒸気など幅広い流体に使用可能。(一部の強アルカリ、強酸を除く)
・白色でプロセス流体に適している。
・電気絶縁性を必要とするところにも使用可能です。
TOMBO™ No. 1155
- 有機溶剤・薬品
- 蒸気・高温・高圧系
- ニチアス
従来のシートガスケットに比べ、耐熱性を大幅に向上させ、高温でより長期間の使用を可能としたジョイントシートです。
- 特長
- ・高温の水・油・蒸気、各種有機溶剤・低温流体・可燃性ガス・不活性ガス・不燃性ガスなどユーティリィ用途に使用可能です。(一部アルカリ・酸系流体にも使用可)
・高温でのクリープが小さく、高温下で使用可能です。高温での劣化も少なく、長期的に使用可能です。
・他のふっ素樹脂ガスケットに比べ、最も高い耐熱性です。
バルカーNo.GF300
- 有機溶剤・薬品・食品対応
- 蒸気・高温・高圧系
- バルカー
黒鉛とPTFEを主成分とした、耐熱性・耐薬品性に優れたジョイントシートです。
- 特長
- ・高機能シートの中でも、水蒸気や油などのユーティリティラインに最適な汎用タイプです。
・PTFEをバインダーとした製品の中で、これまでの課題であったクリープ緩和特性を大幅に改善したことで長期高温特性に優れています。
TOMBO™ No. 1120
- 蒸気・高温・高圧系
- ニチアス

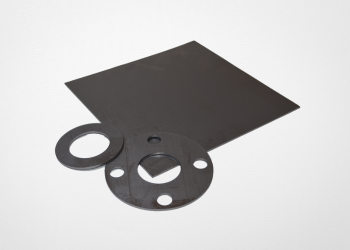

黒鉛を主成分としている為、耐熱性・耐蒸気性・耐食性に優れ、傷が付きにくく、柔軟性にも優れたジョイントシートです。
- 特長
- ・膨張黒鉛を主成分としているため、耐熱性・耐蒸気性・耐食性にすぐれます。
・傷が付きにくく、柔軟性に優れます。
・比較的高温のフランジ、バルブ、機器に用いられます。
・LNGなどの低温流体には、特殊処理を施したTOMBO No.1120-LNを推奨します。
バルカーNo.6502
- 蒸気・高温・高圧系
- バルカー
バルカーNo.6500に比べて耐熱性に優れた原材料を配合したジョイントシートです。
- 特長
- ・バルカー6500に比べて耐熱性に優れています。幅広い用途に適用可能です。
・有機繊維を必要最少量とし、耐熱性に優れる人造無機繊維と炭素繊維で構成されています。
・特殊構造によりシート表面は平滑であり、シート内部は高密度であるのでシール性に優れています。
セミメタルガスケット
D1000シリーズ
- 蒸気・高温・高圧系
- ダイコー
Ｖ字形断面の金属製フープとシール材である各種フィラーを重ね合わせ、うず巻き状に硬く巻き込み、巻き始めと終わり部分をスポット溶接で固定したものです。
- 特長
- うず巻き型ガスケットとは、高温・高圧用として合理的に設計された高性能のセミメタリックガスケットです。豊かな弾性を有し装着厚さで締付力を規制できる利点から、火力・原子力発電所やスチームタービン船の蒸気系はもちろん、石油精製・石油化学工業のプロセスラインや熱媒油ラインなどに広く使用されています。
TOMBO™ No. 1834R-NAシリーズ
- 蒸気・高温・高圧系
- ニチアス
ノンアスベスト(NA)ペーパーをフィラーとした経済的なボルテックスガスケットです。
- 特長
- ・黒色のフィラーを避けたい箇所に適しています。
・各種産業の配管フランジ、圧力容器、熱交換器、バルブボンネットなどに使用されます。
TOMBO™ No. 1834R-GRシリーズ
- 蒸気・高温・高圧系
- ニチアス
フィラーにグラシールを使用した耐熱性・シール性に優れたボルテックスガスケットです。
- 特長
- ・高温高圧、極低温、熱サイクルなどのある厳しい条件でも、優れたシール性を発揮します。
・NAボルテックスに比べ、シール性（特にガスシール性）に優れています。
・耐食性に優れているため、適切なフープ材質を選定すれば、腐食性流体にも使用できます。
TOMBO™ No. 9090-IORシリーズ
- 蒸気・高温・高圧系
- ニチアス
フィラーにPTFEを使用した耐腐食性・耐熱性に優れたボルテックスガスケットです。
- 特長
- ・フィラーにPTFEを使用しており、腐食性流体、純酸素ガス、気密性の要求される厳しい条件でも、優れたシール性を発揮します。
・石油化学のプロセスラインや熱媒ラインなどの配管・機器などで使用されます。
・純酸素の流体向けに、PTFEの油分を除去したOXタイプもあります。
バルカーNo.8590シリーズ
- 蒸気・高温・高圧系
- バルカー
うず巻形ガスケットは高温高圧用として合理的に設計された高性能セミメタリックガスケットです。
- 特長
- ・無機質紙を用いたうず巻形ガスケットです。バルカホイルやバルフロンフィラーを使用した製品に比較し経済的です。
バルカーNo.6590シリーズ
- 蒸気・高温・高圧系
- バルカー
フィラーにバルカホイル（膨張黒鉛）を用いたうず巻形ガスケットです。
- 特長
- ・バルカホイル(膨張黒鉛)をフィラー材として用いたうず巻形ガスケットで、内外輪を取り付けたタイプです。
・気密性に優れているため、ガス体や真空シール性能が大幅に向上します。
・熱サイクルや圧力サイクルに対して優れた追従性を有するので、増締めが少なくてすみます。
バルカーNo.7590シリーズ
- 蒸気・高温・高圧系
- バルカー
フィラーにバルフロン（PTFE）を用いたうず巻形ガスケットです。
- 特長
- ・耐薬品性に優れたバルフロンテープを使用したうず巻形ガスケットで、腐食性流体や気密性が求められるシールに適しています。
メタルジャケット
- 蒸気・高温・高圧系
- ニチアス

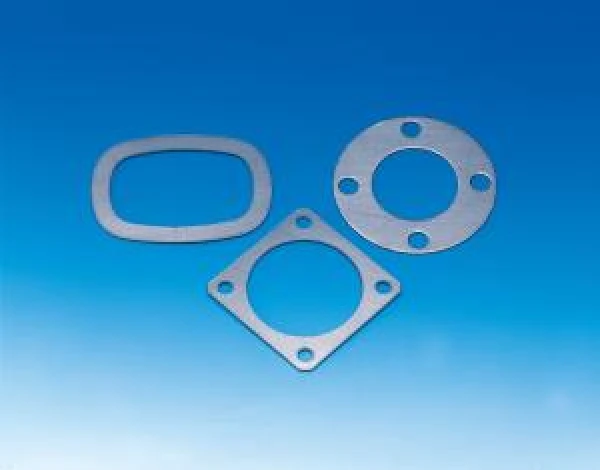

無機質の耐熱性クッション材を金属薄板で被覆したガスケットです。
- 特長
- ・任意の形状に製作可能で、枝付きや異形フランジにも対応できます。
・断面形状は平形と波形の2種類あり、膨張黒鉛を両表面に貼り付けてシール性を高めた製品もあります。
メタルガスケット

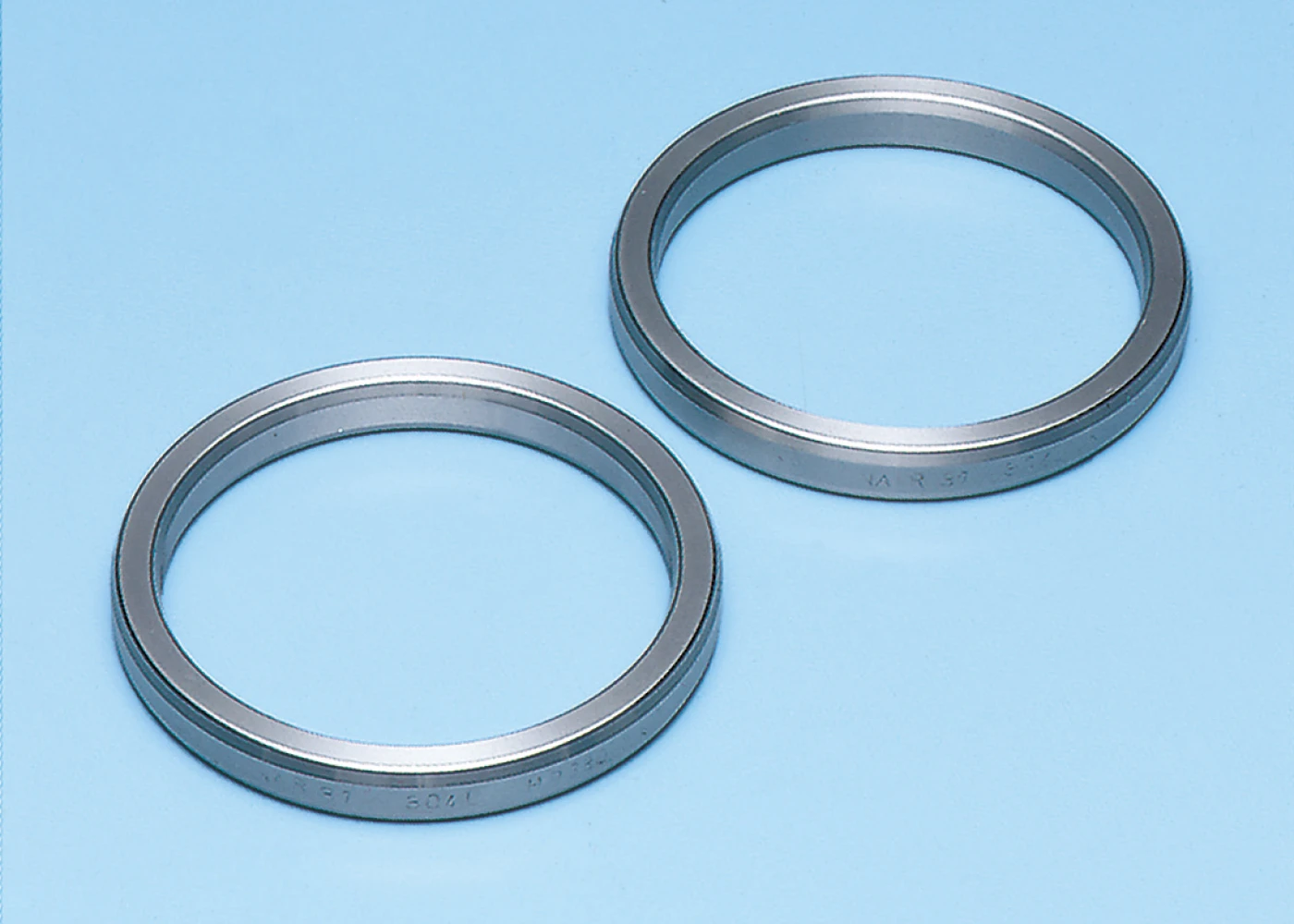

リングジョイント
- 金属
- 高温・高圧用ガスケット
- ニチアス
- バルカー
金属製のガスケットです。
- 特長
- 高温・高圧に耐えるガスケットです。
オーバル形はシール面が線接触となるためフランジ溝へのなじみが良い反面、再利用ができません。
オクタゴナル形はシール面とフランジ溝が面接触することでシール性を発揮します。
摺り合わせ作業を行えば、再使用することが可能です。
ステンレス（SUS）
- 金属
- 日鉄ステンレス
- JFEスチール
- 大同特殊鋼
- 浅野金属工業
衛生的、美観に優れた素材です。
- 特長
- 錆びに強く耐腐食性が良い素材です。
銅（CU）
- 金属
- 三菱マテリアル
- JX金属
- 住友金属鉱山
導電性、熱伝導性が良い素材です。
- 特長
- 導電率、熱伝導率が高く、耐食性や加工性に優れた素材です。
鉄（SS）
- 金属
- 日本製鉄
- JFEスチール
- 神戸製鋼
安価で加工性に優れ、強度のある素材です。
- 特長
- 硬度が高く、耐久性が良い素材です。
アルミ(AL）
- 金属
- 神戸製鋼
- アルミネ
- UACJ
- 東洋鋼板
- 日本軽金属
- レゾナック
金属の中で一番軽い素材です。
- 特長
- 軽くて錆びにくい、加工性に優れ、強度が高い素材です。
膨張黒鉛シートガスケット
D4000
- 蒸気・高温・高圧系
- ダイコー

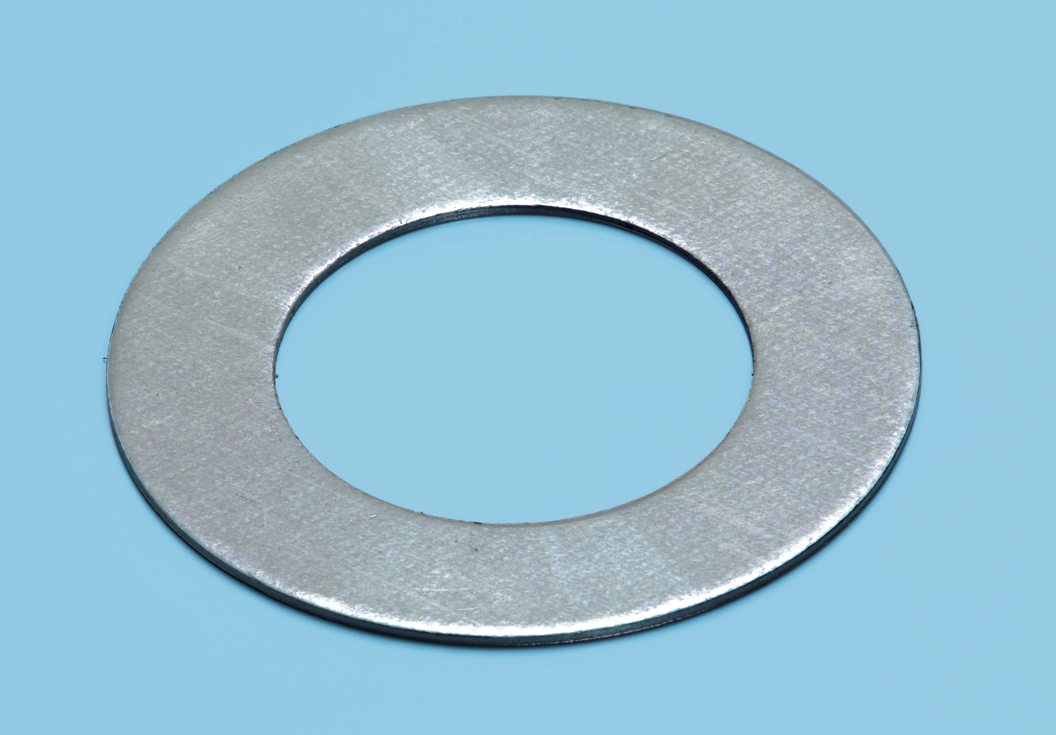

高温から極低温まで幅広く使用可能で、耐熱性・耐薬品性・耐腐食性に優れた、中芯材（SUS316）で補強した膨張黒鉛ガスケットです。
- 特長
- ・耐熱性、耐薬品性、耐腐食性に優れています。
・高温から極低温まで幅広い使用温度範囲を持っています。
・圧縮弾性に優れています。
・金属補強を入れることにより、膨張黒鉛単体よりガスケット材としての強度を上げています。
TOMBO™ No. 1215-A
- 蒸気・高温・高圧系
- ニチアス
複雑形状への加工性と取り扱いやすさを兼ね備え、特殊フランジや熱交換器に使用されているガスケットです。
- 特長
- ・取り扱い性に優れており、複雑な形状にも加工できます。
・特殊形状のフランジ、バルブボンネット、熱交換器などに利用されています。
バルカーNo.VF35E
- 蒸気・高温・高圧系
- バルカー
ステンレス鋼薄板の両面に膨張黒鉛を貼り付けたシートを所定の平面形状に加工したガスケットです。
- 特長
- シール性、耐薬品性、耐放射線性に優れ、極低温から高温までの広範な温度範囲で使用可能です。
No.6633
- 蒸気・高温・高圧系
- PILLAR
膨張黒鉛シートの中に316L金属箔を積層し、耐折損性・耐引き裂き性を向上させた取扱い性に優れたガスケットです。
- 特長
- 耐熱性、柔軟性、フランジ面へのなじみ性、弾性、不浸透性などのシール材として優れた特性ｈがそのままに、耐折損性・体引き裂き性を向上させた取り扱いに優れたガスケットです。
