JIS管フランジ用 TOMBO™ No.9010-A/9010-B ガスケット寸法表

寸法表 (単位:mm)
フランジ呼び径		D₁	D₂	5K		10K(並形)		16K		20K
フランジ呼び径		D₁	D₂	D₃	D₄	D₃	D₄	D₃	D₄	D₃	D₄
10	3/8	18	26	42	45	49	53	49	53	49	53
15	1/2	22	30	46	50	54	58	54	58	54	58
20	3/4	28	36	52	55	59	63	59	63	59	63
25	1	35	43	59	65	70	74	70	74	70	74
32	1 1/4	43	51	71	78	79	84	79	84	79	84
40	1 1/2	49	57	77	83	85	89	85	89	85	89
50	2	62	69	88	93	99	104	99	104	99	104
65	2 1/2	78	85	106	118	119	124	119	124	119	124
80	3	91	98	121	129	129	134	135	140	135	140
90	3 1/2	104	111	134	139	140	144	148	150	148	150
100	4	117	124	145	149	155	159	163	165	163	165
125	5	144	151	178	184	185	190	198	203	198	203
150	6	171	178	205	214	215	220	233	238	233	238
175	7	193	200	229	240	240	245
200	8	219	226	255	260	265	270	278	283	278	283
225	9	244	251	280	285	285	290
250	10	271	278	313	325	321	333	345	356	345	356
300	12	321	328	363	370	370	378	395	406	395	406
350	14	356	363	401	413	415	423	436	450	436	450
400	16	407	414	461	473	471	486	487	510	487	510
450	18	457	464	511	533	530	541	556	575	556	575
500	20	510	517	571	583	583	596	609	630	609	630
550	22	561	568	625	641	635	650	665	684	665	684
600	24	612	619	676	691	684	700	716	734	716	734
650	26	670	674	735	746	740	750	770	784	790	805
700	28	725	729	785	796	800	810	820	836	840	855
750	30	775	779	840	850	855	870	880	896	900	918
800	32	825	829	890	900	905	920	930	945	960	978
850	34	875	879	940	950	955	970	980	995	1020	1038
900	36	925	929	990	1000	1005	1020	1030	1045	1070	1088
1000	40	1030	1034	1090	1100	1110	1124	1140	1158
1100	44	1130	1134	1200	1210	1220	1234	1240	1258
1200	48	1230	1234	1305	1320	1325	1344	1350	1368
1300	52	1335	1339					1450	1474
1350	54	1390	1394	1460	1475	1480	1498	1510	1534
1400	56	1435	1439					1560	1584
1500	60	1545	1549	1615	1630	1635	1658	1670	1694

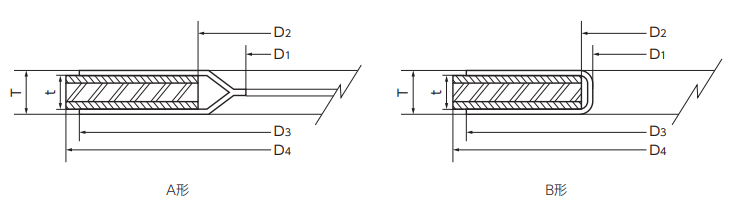

フランジ呼び径		形状	中芯材質記号	製品厚さ T	中芯厚さ t
A	B	形状	中芯材質記号	製品厚さ T	中芯厚さ t
10～600	3/8～24	A形	3, 4, 5, 7 (ジョイントシート) 6, 8 (フェルト付ジョイントシート)	2.8 3.2	2.0 2.4
650～900	26～36	B形	3, 4, 5, 7 (ジョイントシート) 6, 8 (フェルト付ジョイントシート)	3.8 3.2	3.0 2.4
1000～1500	40～60	B形	3, 4, 5, 7 (ジョイントシート) 6, 8 (フェルト付ジョイントシート)	3.8 5.0	3.0 4.2

【該当規格】
本寸法表は、JIS B 2220-2012を基準に当社で設定したものです。

【適用フランジ】
JIS B 2220-2012 「鋼製管フランジ」

【注記】
※太枠内：呼び圧力20Kのスリップオン溶接式フランジ(B形) フランジ呼び径10~50Aに使用すると、ガスケット内径がフランジ内径より内側に入るため使用できません。
※その他中芯材質・中芯構造については、別途ご相談ください。
※規格寸法の標準厚さです。
