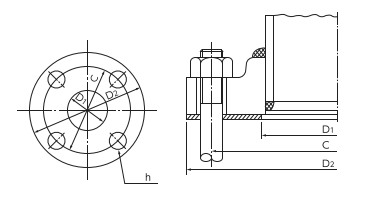

JPI管フランジ用 全面形ガスケット(全面座:FF用)
| フランジ呼び径 | ガスケット内径 D1 |
クラス150 | クラス300 | |||||
|---|---|---|---|---|---|---|---|---|
| ガスケット外径 D2 | 中心円の径 C | 穴の数×穴の径 (nxh) | ガスケット外径 D2 | 中心円の径 C | 穴の数×穴の径 (nxh) | |||
| 15 | 1/2 | 22 | 89 | 60.5 | 4×16 | 95 | 66.5 | 4×16 |
| 20 | 3/4 | 28 | 99 | 69.8 | 4×16 | 117 | 82.6 | 4x19 |
| 25 | 1 | 35 | 108 | 79.2 | 4×16 | 124 | 88.9 | 4×19 |
| (32) | (1 1/4) | 44 | 117 | 88.9 | 4×16 | 133 | 98.6 | 4x19 |
| 40 | 1 1/2 | 49 | 127 | 98.6 | 4×16 | 155 | 114.3 | 4x22 |
| 50 | 2 | 61 | 152 | 120.6 | 4×19 | 165 | 127.0 | 8×19 |
| 65 | 2 1/2 | 77 | 178 | 139.7 | 4×19 | 190 | 149.4 | 8×22 |
| 80 | 3 | 90 | 190 | 152.4 | 4×19 | 210 | 168.1 | 8×22 |
| (90) | (3 1/2) | 103 | 216 | 177.8 | 8×19 | 229 | 184.2 | 8×22 |
| 100 | 4 | 116 | 229 | 190.5 | 8×19 | 254 | 200.2 | 8×22 |
| (125) | (5) | 143 | 254 | 215.9 | 8×22 | 279 | 235.0 | 8×22 |
| 150 | 6 | 168 | 279 | 241.3 | 8×22 | 318 | 269.7 | 12×22 |
| 200 | 8 | 220 | 343 | 298.4 | 8×22 | 381 | 330.2 | 12×26 |
| 250 | 10 | 275 | 406 | 362.0 | 12×26 | 444 | 387.4 | 16×29 |
| 300 | 12 | 326 | 483 | 431.8 | 12×26 | 520 | 450.8 | 16×32 |
| 350 | 14 | 358 | 535 | 476.2 | 12×29 | 585 | 514.4 | 20×32 |
| 400 | 16 | 408 | 595 | 539.8 | 16×29 | 650 | 571.5 | 20×35 |
| 450 | 18 | 459 | 635 | 577.8 | 16×32 | 710 | 628.6 | 24×35 |
| 500 | 20 | 510 | 700 | 635.0 | 20×32 | 775 | 685.8 | 24×35 |
| 550 | 22 | 561 | 749 | 692.2 | 20×35 | 838 | 743.0 | 24×42 |
| 600 | 24 | 612 | 815 | 749.3 | 20×35 | 915 | 812.8 | 24×42 |
注記
※ ジョイントシートガスケット、ふっ素樹脂ガスケット、グラシールガスケットを全面形で使用する場合、ガスシールは困難です。
※ クラス300を超える呼び圧力には、原則としてシートガスケットはお勧めしません。
※ ( )内のフランジ呼び径は、なるべく使わないのがよい。
該当規格: JPI-75-16-2020 「配管用非金属ガスケットの寸法」
適用フランジ: JPI-75-15-2011「石油工業用フランジ」
ASME B16.5-2017 「「Pipe Flanges and Flanged Fitting」」
ASME B16.24-2016「Cast Copper Alley Pipe Flanges,Flanged Fitting,and Valves」
MSS-SP-44-2016「Steel Pipeeline Flanges」
