JIS管フランジ用ガスケット寸法表 リングガスケット(平面座：RF用)
| フランジ 呼び径 |

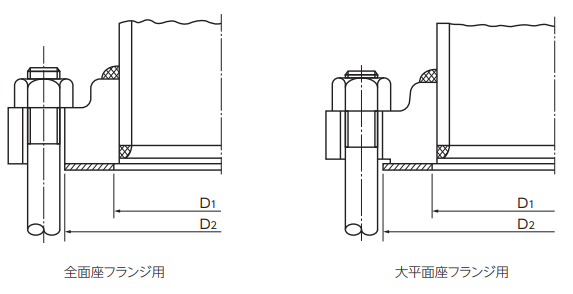

ガスケット 内径 D₁ |
全面座・大平面座・小平面座フランジ用ガスケット外径 D₂ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 呼び圧力 | |||||||||||
| A | B | 2K | 5K | 10K | 薄形フランジ 呼び圧力 10K |
呼び圧力 16K | 20K | 30K | 40K | 63K | |
| 10 | 3/8 | 18 | - | 45 | 53 | 55 | 53 | 53 | 59 | 59 | 64 |
| 15 | 1/2 | 22 | - | 50 | 58 | 60 | 58 | 58 | 64 | 64 | 69 |
| 20 | 3/4 | 28 | - | 55 | 63 | 63 | 65 | 63 | 69 | 69 | 75 |
| 25 | 1 | 35 | - | 65 | 74 | 78 | 74 | 74 | 79 | 79 | 80 |
| 32 | 1 1/4 | 43 | - | 78 | 84 | 84 | 88 | 84 | 89 | 89 | 90 |
| 40 | 1 1/2 | 49 | - | 83 | 89 | 93 | 89 | 89 | 100 | 100 | 108 |
| 50 | 2 | 61 | - | 93 | 104 | 108 | 104 | 104 | 114 | 114 | 125 |
| 65 | 2 1/2 | 84 (77) | - | 118 | 124 | 124 | 128 | 124 | 140 | 140 | 153 |
| 80 | 3 | 90 | - | 129 | 134 | 140 | 138 | 140 | 150 | 150 | 163 |
| 90 | 3 1/2 | 102 | - | 139 | 144 | 148 | 150 | 150 | 163 | 163 | 181 |
| 100 | 4 | 115 | - | 149 | 159 | 163 | 165 | 165 | 173 | 183 | 196 |
| 125 | 5 | 141 | - | 184 | 190 | 194 | 203 | 203 | 208 | 226 | 235 |
| 150 | 6 | 167 | - | 214 | 220 | 238 | 224 | 238 | 251 | 265 | 275 |
| 175 | 7 | 192 | - | 240 | 245 | 249 | - | - | - | - | - |
| 200 | 8 | 218 | - | 260 | 270 | 274 | 283 | 283 | 296 | 315 | 330 |
| 225 | 9 | 244 | - | 285 | 290 | 294 | - | - | - | - | - |
| 250 | 10 | 270 | - | 325 | 333 | 335 | 356 | 356 | 360 | 380 | 394 |
| 300 | 12 | 321 | - | 370 | 378 | 380 | 406 | 406 | 420 | 434 | 449 |
| 350 | 14 | 359 | - | 413 | 423 | 425 | 450 | 450 | 465 | 479 | 488 |
| 400 | 16 | 410 | - | 473 | 486 | 488 | 510 | 510 | 524 | 534 | 548 |
| 450 | 18 | 460 | 535 | 533 | 541 | - | 575 | 575 | - | - | - |
| 500 | 20 | 513 | 585 | 583 | 596 | - | 630 | 630 | - | - | - |
| 550 | 22 | 564 | 643 | 641 | 650 | - | 684 | 684 | - | - | - |
| 600 | 24 | 615 | 693 | 691 | 700 | - | 734 | 734 | - | - | - |
| 650 | 26 | 667 | 748 | 746 | 750 | - | 784 | 805 | - | - | - |
| 700 | 28 | 718 | 798 | 796 | 810 | - | 836 | 855 | - | - | - |
| 750 | 30 | 770 | 856 | 850 | 870 | - | 896 | 918 | - | - | - |
| 800 | 32 | 820 | 906 | 900 | 920 | - | 945 | 978 | - | - | - |
| 850 | 34 | 872 | 956 | 950 | 970 | - | 995 | 1038 | - | - | - |
| 900 | 36 | 923 | 1006 | 1000 | 1020 | - | 1045 | 1088 | - | - | - |
| 1000 | 40 | 1025 | 1106 | 1100 | 1124 | - | 1158 | - | - | - | - |
| 1100 | 44 | 1130 | 1216 | 1210 | 1234 | - | 1258 | - | - | - | - |
| 1200 | 48 | 1230 | 1326 | 1320 | 1344 | - | 1368 | - | - | - | - |
| 1300 | 52 | 1335 | - | - | - | - | 1474 | - | - | - | - |
| 1350 | 54 | 1385 | 1481 | 1475 | 1498 | - | 1534 | - | - | - | - |
| 1400 | 56 | 1435 | - | - | - | - | 1584 | - | - | - | - |
| 1500 | 60 | 1540 | 1636 | 1630 | 1658 | - | 1694 | - | - | - | - |
該当ガスケット：・ジョイントシート・ふっ素樹脂ガスケット・ゴム打抜きガスケット
※ ( )内の寸法と呼び圧力2K、40K、63Kの寸法は(旧)JIS B 2238-1996「鋼製管フランジ通則」参考3表2と同じです。
※ 呼び圧力2Kおよび5Kフランジの場合、ジョイントシートガスケット、ふっ素樹脂ガスケット、グラシールガスケットは、十分な締付力が得られない可能性があるため、お勧めしません。ゴム打抜き・布入りゴム打抜きガスケットをお勧めいたします。
※ 30K以上の呼び圧力には、原則としてシートガスケットはお勧めしません。セミメタルガスケットをお勧めいたします。
該当規格
JIS B 2404-2018「管フランジ用ガスケットの寸法」
(旧)JIS B 2238-1996「鋼製管フランジ通則」
適用フランジ
JIS B 2220-2012「鋼製管フランジ」
JIS B 2239-2013「鋳鉄製管フランジ」
JIS B 2240-2006「銅合金製管フランジ」
JIS B 2241-2006「アルミニウム合金製管フランジ」
（旧）JIS B 2238-1996「鋼製管フランジ通則」
