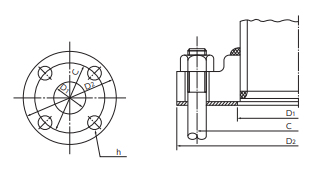

JIS管フランジ用ガスケット寸法表 全面形ガスケット（全面座：FF用）
| フランジ呼び径 | ガスケット内径 D₁ | 呼び圧力 2K | 呼び圧力 5K | 呼び圧力 10K | 呼び圧力 16K | フランジ呼び径 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ガスケット外径 D₂ | ボルト穴の中心円の径 C | n × h | ガスケット外径 D₂ | ボルト穴の中心円の径 C | n × h | ガスケット外径 D₂ | ボルト穴の中心円の径 C | n × h | ガスケット外径 D₂ | ボルト穴の中心円の径 C | n × t | |||||
| 10 | 3/8 | 18 | - | - | - | 75 | 55 | 4×12 | 90 | 65 | 4×15 | 90 | 65 | 4×15 | 10 | 3/8 |
| 15 | 1/2 | 22 | - | - | - | 80 | 60 | 4×12 | 95 | 70 | 4×15 | 95 | 70 | 4×15 | 15 | 1/2 |
| 20 | 3/4 | 28 | - | - | - | 85 | 65 | 4×12 | 100 | 75 | 4×15 | 100 | 75 | 4×15 | 20 | 3/4 |
| 25 | 1 | 35 | - | - | - | 95 | 75 | 4×12 | 125 | 90 | 4×19 | 125 | 90 | 4×19 | 25 | 1 |
| 32 | 1 1/4 | 43 | - | - | - | 115 | 90 | 4×15 | 135 | 100 | 4×19 | 135 | 100 | 4×19 | 32 | 1 1/4 |
| 40 | 1 1/2 | 49 | - | - | - | 120 | 95 | 4×15 | 140 | 105 | 4×19 | 140 | 105 | 4×19 | 40 | 1 1/2 |
| 50 | 2 | 61 | - | - | - | 130 | 105 | 4×15 | 155 | 120 | 4×19 | 155 | 120 | 8×19 | 50 | 2 |
| 65 | 2 1/2 | 84 (77) | - | - | - | 155 | 130 | 4×15 | 175 | 140 | 4×19 | 175 | 140 | 8×19 | 65 | 2 1/2 |
| 80 | 3 | 90 | - | - | - | 180 | 145 | 4×19 | 185 | 150 | 8×19 | 200 | 160 | 8×23 | 80 | 3 |
| 90 | 3 1/2 | 102 | - | - | - | 190 | 155 | 4×19 | 195 | 160 | 8×19 | 210 | 170 | 8×23 | 90 | 3 1/2 |
| 100 | 4 | 115 | - | - | - | 200 | 165 | 8×19 | 210 | 175 | 8×19 | 225 | 185 | 8×23 | 100 | 4 |
| 125 | 5 | 141 | - | - | - | 235 | 200 | 8×19 | 250 | 210 | 8×23 | 270 | 225 | 8×25 | 125 | 5 |
| 150 | 6 | 167 | - | - | - | 265 | 230 | 8×19 | 280 | 240 | 8×23 | 305 | 260 | 12×25 | 150 | 6 |
| 175 | 7 | 192 | - | - | - | 300 | 260 | 8×23 | 305 | 265 | 12×23 | - | - | - | 175 | 7 |
| 200 | 8 | 218 | - | - | - | 320 | 280 | 8×23 | 330 | 290 | 12×23 | 350 | 305 | 12×25 | 200 | 8 |
| 225 | 9 | 244 | - | - | - | 345 | 305 | 12×23 | 350 | 310 | 12×23 | - | - | - | 225 | 9 |
| 250 | 10 | 270 | - | - | - | 385 | 345 | 12×23 | 400 | 355 | 12×25 | 430 | 380 | 12×27 | 250 | 10 |
| 300 | 12 | 321 | - | - | - | 430 | 390 | 12×23 | 445 | 400 | 16×25 | 480 | 430 | 16×27 | 300 | 12 |
| 350 | 14 | 359 | - | - | - | 480 | 435 | 12×25 | 490 | 445 | 16×25 | 540 | 480 | 16×33 | 350 | 14 |
| 400 | 16 | 410 | - | - | - | 540 | 495 | 16×25 | 560 | 510 | 16×27 | 605 | 540 | 16×35 | 400 | 16 |
| 450 | 18 | 460 | 605 | 555 | 16×23 | 605 | 555 | 16×25 | 620 | 565 | 20×27 | 675 | 605 | 20×33 | 450 | 18 |
| 500 | 20 | 513 | 655 | 605 | 20×23 | 655 | 605 | 20×25 | 675 | 620 | 20×27 | 730 | 660 | 20×33 | 500 | 20 |
| 550 | 22 | 564 | 720 | 665 | 20×25 | 720 | 665 | 20×27 | 745 | 680 | 20×33 | 795 | 720 | 20×39 | 550 | 22 |
| 600 | 24 | 615 | 770 | 715 | 20×25 | 770 | 715 | 20×27 | 795 | 730 | 24×33 | 845 | 770 | 24×39 | 600 | 24 |
| 650 | 26 | 667 | 825 | 770 | 24×25 | 825 | 770 | 24×27 | 845 | 780 | 24×33 | - | - | - | 650 | 26 |
| 700 | 28 | 718 | 875 | 820 | 24×25 | 875 | 820 | 24×27 | 905 | 840 | 24×33 | - | - | - | 700 | 28 |
| 750 | 30 | 770 | 945 | 880 | 24×27 | 945 | 880 | 24×33 | 970 | 900 | 24×33 | - | - | - | 750 | 30 |
| 800 | 32 | 820 | 995 | 930 | 24×27 | 995 | 930 | 24×33 | 1020 | 950 | 28×33 | - | - | - | 800 | 32 |
| 850 | 34 | 872 | 1045 | 980 | 24×27 | 1045 | 980 | 24×33 | 1070 | 1000 | 28×33 | - | - | - | 850 | 34 |
| 900 | 36 | 923 | 1095 | 1030 | 24×27 | 1095 | 1030 | 24×33 | 1120 | 1050 | 28×33 | - | - | - | 900 | 36 |
| 1000 | 40 | 1025 | 1195 | 1130 | 28×27 | 1195 | 1130 | 28×33 | 1235 | 1160 | 28×39 | - | - | - | 1000 | 40 |
| 1100 | 44 | 1130 | 1305 | 1240 | 28×27 | 1305 | 1240 | 28×33 | 1345 | 1270 | 28×39 | - | - | - | 1100 | 44 |
| 1200 | 48 | 1230 | 1420 | 1350 | 32×27 | 1420 | 1350 | 32×33 | 1465 | 1380 | 32×39 | - | - | - | 1200 | 48 |
| 1350 | 54 | 1385 | 1575 | 1505 | 32×27 | 1575 | 1505 | 32×33 | 1630 | 1540 | 36×45 | - | - | - | 1350 | 54 |
| 1500 | 60 | 1540 | 1730 | 1660 | 36×27 | 1730 | 1660 | 36×33 | 1795 | 1700 | 40×45 | - | - | - | 1500 | 60 |
注記
該当ガスケット：・ジョイントシート・ふっ素樹脂ガスケット・グラシールガスケット・ゴム打抜きガスケット
※ ( )内の寸法と呼び圧力2Kについては(旧) JIS B 2404-1999 「フランジ用ガスケットの寸法」表6と同じです。
※ 呼び圧力2Kおよび5Kフランジの場合、ジョイントシートガスケット、ふっ素樹脂ガスケット、グラシールガスケットは、十分な締付力が得られない可能性があるため、お勧めしません。ゴム打抜き・布入りゴム打抜きガスケットをお勧めいたします。呼び圧力10K、16Kにおいても、ガスシールは困難です。
該当規格
JIS B 2404-2018「管フランジ用ガスケットの寸法」
(旧)JIS B 2404-1999「管フランジ用ガスケットの寸法」
適用フランジ
JIS B 2220-2012「鋼製管フランジ」
JIS B 2239-2013「鋳鉄製管フランジ」
JIS B 2240-2006「銅合金製管フランジ」
JIS B 2241-2006「アルミニウム合金製管フランジ」
（旧）JIS B 2238-1996「鋼製管フランジ通則」
