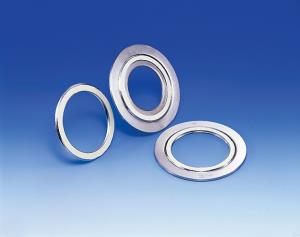

セミメタルガスケット
D1000シリーズ
- 蒸気・高温・高圧系
- ダイコー
Ｖ字形断面の金属製フープとシール材である各種フィラーを重ね合わせ、うず巻き状に硬く巻き込み、巻き始めと終わり部分をスポット溶接で固定したものです。
- 主要用途
- 一般配管から高温・高圧用フランジ接合箇所
蒸気配管等各工業用配管接続箇所
（特に高温・高圧の蒸気・LNG・液体窒素液体水素などの極低温のガスケット材） - 特長
- うず巻き型ガスケットとは、高温・高圧用として合理的に設計された高性能のセミメタリックガスケットです。豊かな弾性を有し装着厚さで締付力を規制できる利点から、火力・原子力発電所やスチームタービン船の蒸気系はもちろん、石油精製・石油化学工業のプロセスラインや熱媒油ラインなどに広く使用されています。

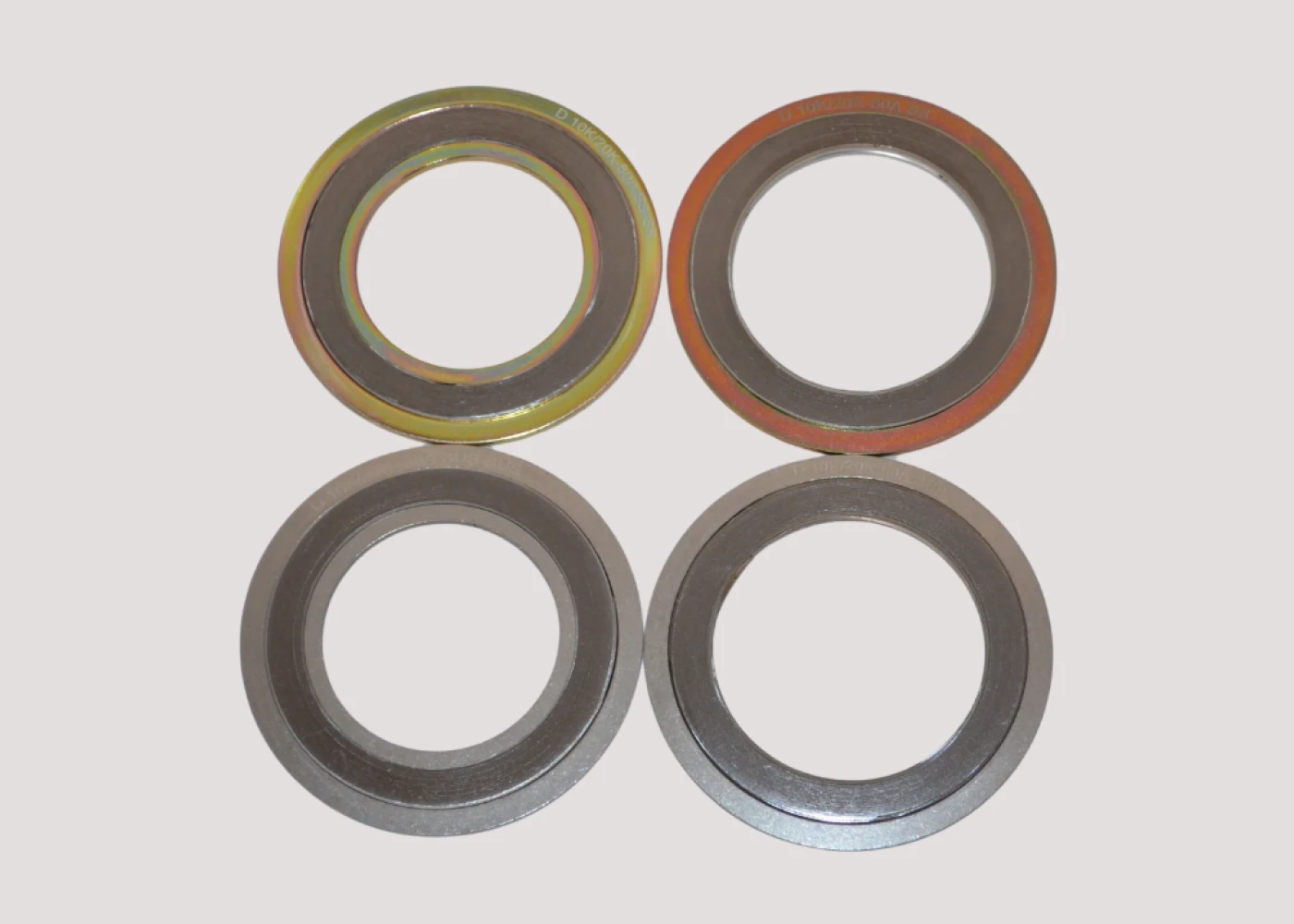

TOMBO™ No. 1834R-NAシリーズ
- 蒸気・高温・高圧系
- ニチアス
ノンアスベスト(NA)ペーパーをフィラーとした経済的なボルテックスガスケットです。
- 主要用途
- 水、水蒸気、熱水、ブライン、海水、石油系炭化水素、アルコール、動植物油、芳香族炭化水素、有機溶剤、弱酸、弱アルカリ、塩類溶液など
- 特長
- ・黒色のフィラーを避けたい箇所に適しています。
・各種産業の配管フランジ、圧力容器、熱交換器、バルブボンネットなどに使用されます。

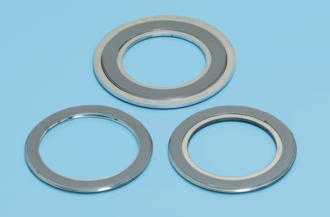

TOMBO™ No. 1834R-GRシリーズ
- 蒸気・高温・高圧系
- ニチアス
フィラーにグラシールを使用した耐熱性・シール性に優れたボルテックスガスケットです。
- 主要用途
- 水、水蒸気、熱水、ブライン、海水、石油系炭化水素、アルコール、動植物油、芳香族炭化水素、有機溶剤、熱媒油、弱酸など
- 特長
- ・高温高圧、極低温、熱サイクルなどのある厳しい条件でも、優れたシール性を発揮します。
・NAボルテックスに比べ、シール性（特にガスシール性）に優れています。
・耐食性に優れているため、適切なフープ材質を選定すれば、腐食性流体にも使用できます。

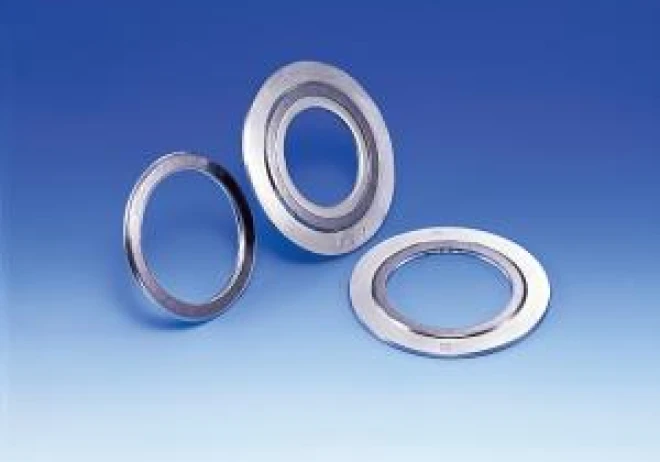

バルカーNo.8590シリーズ
- 蒸気・高温・高圧系
- バルカー
うず巻形ガスケットは高温高圧用として合理的に設計された高性能セミメタリックガスケットです。
- 主要用途
- 蒸気、油、油ガスなどの配管、バルブボンネット、圧力容器などのフランジ用ガスケットとして使用します。
- 特長
- ・無機質紙を用いたうず巻形ガスケットです。バルカホイルやバルフロンフィラーを使用した製品に比較し経済的です。

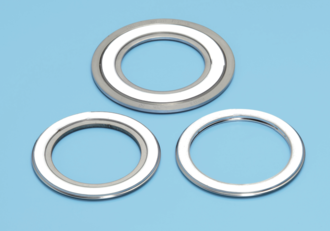

バルカーNo.6590シリーズ
- 蒸気・高温・高圧系
- バルカー
フィラーにバルカホイル（膨張黒鉛）を用いたうず巻形ガスケットです。
- 主要用途
- 高温・高圧の蒸気、油、油ガス、溶剤、熱媒体油などの配管、バルブボンネット、圧力容器などのフランジ用ガスケットとして使用します。
- 特長
- ・バルカホイル(膨張黒鉛)をフィラー材として用いたうず巻形ガスケットで、内外輪を取り付けたタイプです。
・気密性に優れているため、ガス体や真空シール性能が大幅に向上します。
・熱サイクルや圧力サイクルに対して優れた追従性を有するので、増締めが少なくてすみます。
TOMBO™ No. 9090-IORシリーズ
- 蒸気・高温・高圧系
- ニチアス
フィラーにPTFEを使用した耐腐食性・耐熱性に優れたボルテックスガスケットです。
- 主要用途
- 水、水蒸気、熱水、ブライン、海水、石油系炭化水素、アルコール、動植物油、芳香族炭化水素、有機溶剤、熱媒油、弱酸など
- 特長
- ・フィラーにPTFEを使用しており、腐食性流体、純酸素ガス、気密性の要求される厳しい条件でも、優れたシール性を発揮します。
・石油化学のプロセスラインや熱媒ラインなどの配管・機器などで使用されます。
・純酸素の流体向けに、PTFEの油分を除去したOXタイプもあります。

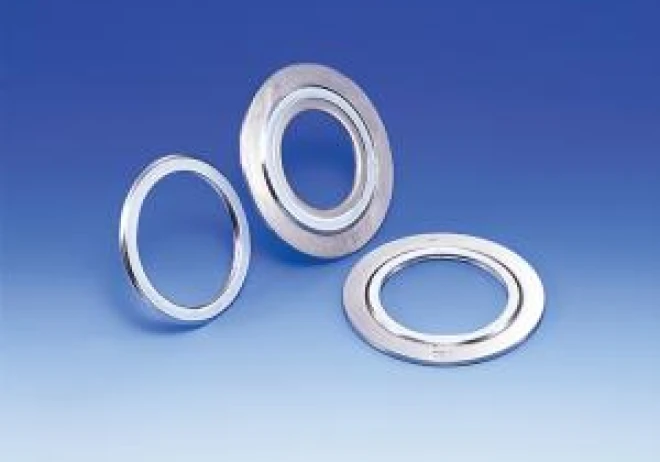

バルカーNo.7590シリーズ
- 蒸気・高温・高圧系
- バルカー
フィラーにバルフロン（PTFE）を用いたうず巻形ガスケットです。
- 主要用途
- 蒸気、油、油ガス、溶剤などの配管、バルブボンネット、圧力容器などのフランジ用ガスケットとして使用します。
- 特長
- ・耐薬品性に優れたバルフロンテープを使用したうず巻形ガスケットで、腐食性流体や気密性が求められるシールに適しています。

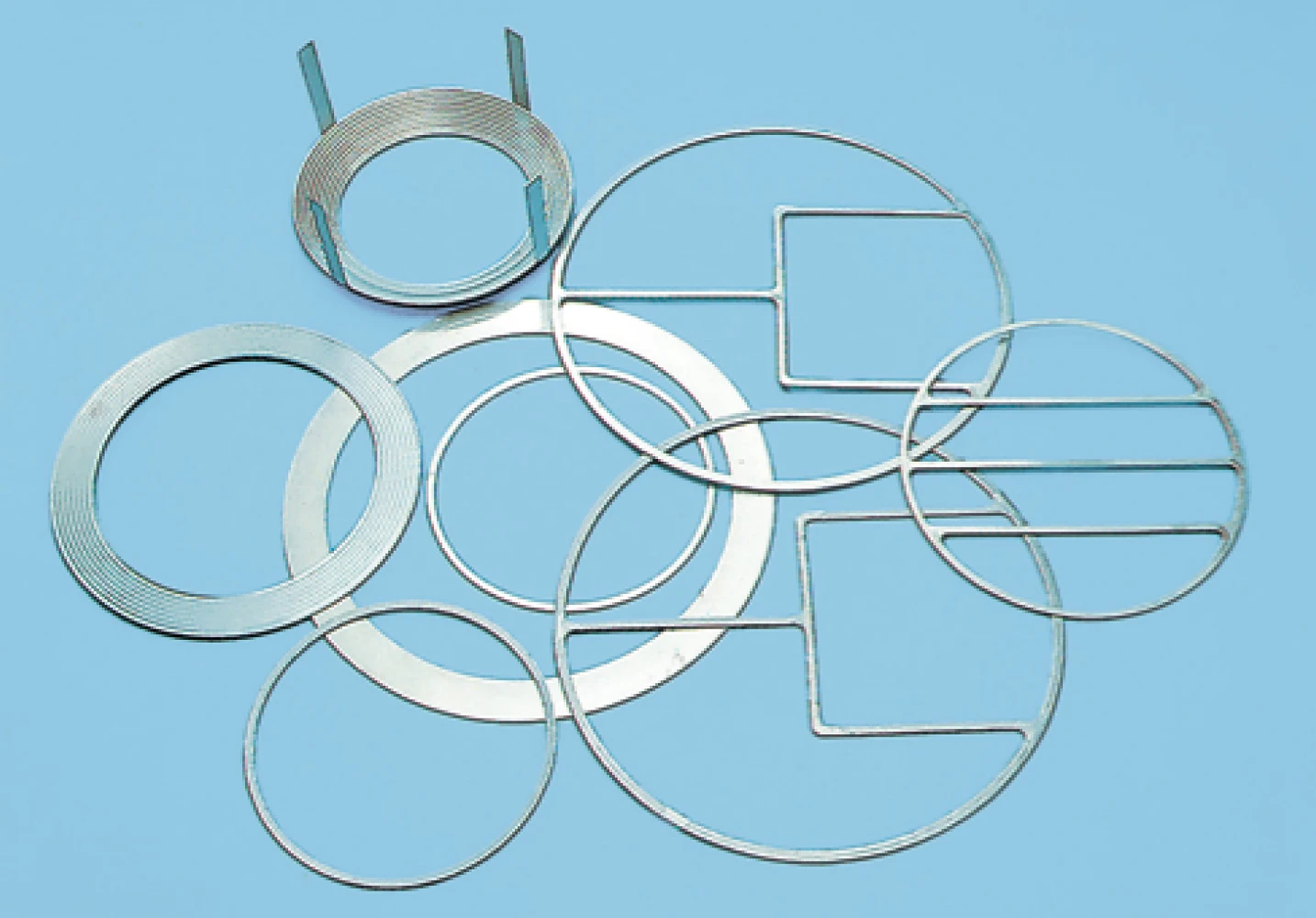

メタルジャケット
- 高温・高圧系
- ニチアス
無機質の耐熱性クッション材を金属薄板で被覆したガスケットです。
- 主要用途
- 熱交換器、圧力容器、塔槽類、機器、バルブなど、高温の継手フランジ、マンホールなどに用いられています。
- 特長
- ・任意の形状に製作可能で、枝付きや異形フランジにも対応できます。
・断面形状は平形と波形の2種類あり、膨張黒鉛を両表面に貼り付けてシール性を高めた製品もあります。
