JPI管フランジ寸法表 クラス900フランジ寸法表(平面座)
JPI管フランジ寸法表 クラス900フランジ寸法表(平面座)

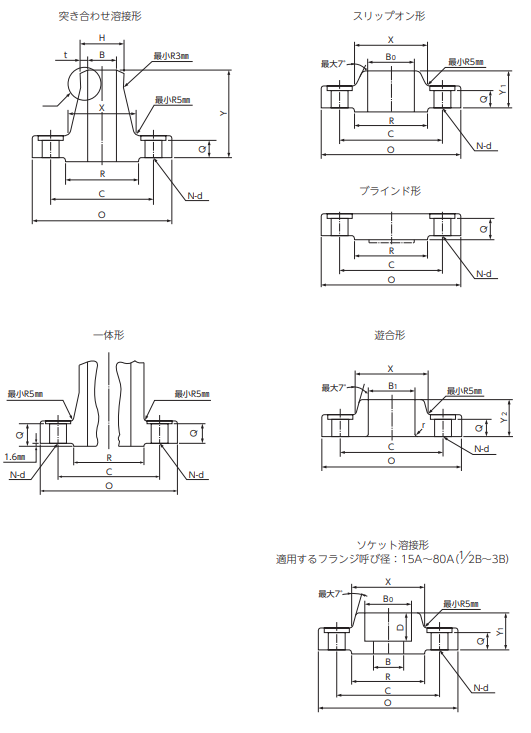

| フランジ 呼び径 |
外径 O |
内径 | ハブ元 の径 X |
ハブ先 の径 H |
平面座 の径 R |
厚さ (最小) Q |
全長 | ソケット の深さ D |
ボルト穴 | ボルトのねじの呼び | スタッドボルトの 長さ(参考) |
フランジ 呼び径 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | スリップオン形 Ba |
突き合わせ溶接形 B |
スリップオン形 Y1 |
突き合わせ 溶接形 Y |
中心円の径 C |
穴の数 N |
穴の径 d |
ユニファイ | メートル | A | B | |||||||
| 15 | 1/2 | このフランジ呼び径は、クラス1500 (PN260) のフランジ寸法を使用する。 | 15 | 1/2 | |||||||||||||||
| 20 | 3/4 | このフランジ呼び径は、クラス1500 (PN260) のフランジ寸法を使用する。 | 20 | 3/4 | |||||||||||||||
| 25 | 1 | このフランジ呼び径は、クラス1500 (PN260) のフランジ寸法を使用する。 | 25 | 1 | |||||||||||||||
| (32) | (1 1/4) | このフランジ呼び径は、クラス1500 (PN260) のフランジ寸法を使用する。 | (32) | (1 1/4) | |||||||||||||||
| 40 | 1 1/2 | このフランジ呼び径は、クラス1500 (PN260) のフランジ寸法を使用する。 | 40 | 1 1/2 | |||||||||||||||
| 50 | 2 | このフランジ呼び径は、クラス1500 (PN260) のフランジ寸法を使用する。 | 50 | 2 | |||||||||||||||
| 65 | 2 1/2 | このフランジ呼び径は、クラス1500 (PN260) のフランジ寸法を使用する。 | 65 | 2 1/2 | |||||||||||||||
| 80 | 3 | 240 | 90.0 | - | 127 | 89.1 | 127.0 | 38.1 | 54 | 102 | - | 190.5 | 8 | 26 | 7/8-9 UNC |
M24×3 | 145 | 80 | 3 |
| 100 | 4 | 290 | 115.4 | - | 159 | 114.3 | 157.2 | 44.5 | 70 | 114 | - | 235.0 | 8 | 32 | 1 1/8-8 UN |
M30×3 | 170 | 100 | 4 |
| (125) | (5) | 350 | 141.2 | - | 190 | 139.8 | 185.7 | 50.8 | 79 | 127 | - | 279.4 | 8 | 35 | 1 1/4-8 UN |
M33×3 | 190 | (125) | (5) |
| 150 | 6 | 380 | 166.6 | - | 235 | 165.2 | 215.9 | 55.6 | 86 | 140 | - | 317.5 | 12 | 32 | 1 1/8-8 UN |
M30×3 | 190 | 150 | 6 |
| 200 | 8 | 470 | 218.0 | - | 298 | 216.3 | 269.9 | 63.5 | 102 | 162 | - | 393.7 | 12 | 39 | 1 3/8-8 UN |
M36×3 | 220 | 200 | 8 |
| 250 | 10 | 545 | 269.5 | - | 368 | 267.4 | 323.8 | 69.9 | 108 | 184 | - | 469.9 | 16 | 39 | 1 3/8-8 UN |
M36×3 | 235 | 250 | 10 |
| 300 | 12 | 610 | 321.0 | - | 419 | 318.5 | 381.0 | 79.4 | 117 | 200 | - | 533.4 | 20 | 39 | 1 3/8-8 UN |
M36×3 | 255 | 300 | 12 |
| 350 | 14 | 640 | 358.1 | - | 451 | 355.6 | 412.8 | 85.8 | 130 | 213 | - | 558.8 | 20 | 42 | 1 1/2-8 UN |
M39x3 | 275 | 350 | 14 |
| 400 | 16 | 705 | 409.0 | - | 508 | 406.4 | 469.9 | 88.9 | 133 | 216 | - | 616.0 | 20 | 45 | 1 5/8-8 UN |
M42×3 | 285 | 400 | 16 |
| 450 | 18 | 785 | 460.0 | - | 565 | 457.2 | 533.4 | 101.6 | 152 | 229 | - | 685.8 | 20 | 51 | 1 7/8-8 UN |
M48×3 | 325 | 450 | 18 |
| 500 | 20 | 855 | 511.0 | - | 622 | 508.0 | 584.2 | 108.0 | 159 | 248 | - | 749.3 | 20 | 54 | 2-8UN | M52×3 | 350 | 500 | 20 |
| 600 | 24 | 1040 | 613.0 | - | 749 | 609.6 | 692.2 | 139.7 | 203 | 292 | - | 901.7 | 20 | 67 | 2 1/2-8 UN |
M64×3 | 440 | 600 | 24 |
注記
※()内のフランジ呼び径は、なるべく使わないのがよい。
※本表はJPI-75-15-2011「石油工業用フランジ」付表6に示された寸法と同じです。
