JIS管フランジ寸法表 63Kフランジ

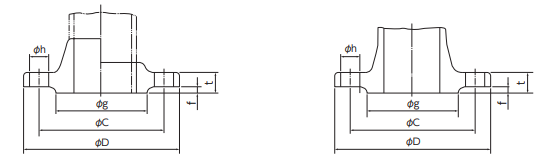

63Kフランジの基準寸法
| フランジ 呼び径 |
適用する 鋼管の外径 |
フランジの 外径 D |
フランジの 厚さ t |
f | 径 g | 中心円の 径 C |
ボルト穴 | ボルトの ねじの呼び |
|
|---|---|---|---|---|---|---|---|---|---|
| 数 | 径 h | ||||||||
| 10 | 17.3 | 115 | 23 | 1 | 52 | 80 | 4 | 19 | M16 |
| 15 | 21.7 | 120 | 23 | 1 | 55 | 85 | 4 | 19 | M16 |
| 20 | 27.2 | 135 | 25 | 1 | 60 | 95 | 4 | 23 | M20 |
| 25 | 34.0 | 140 | 27 | 1 | 70 | 100 | 4 | 23 | M20 |
| 32 | 42.7 | 150 | 30 | 2 | 80 | 110 | 4 | 23 | M20 |
| 40 | 48.6 | 175 | 32 | 2 | 90 | 130 | 4 | 25 | M22 |
| 50 | 60.5 | 185 | 34 | 2 | 105 | 145 | 8 | 23 | M20 |
| 65 | 76.3 | 220 | 38 | 2 | 130 | 175 | 8 | 25 | M22 |
| 80 | 89.1 | 230 | 40 | 2 | 140 | 185 | 8 | 25 | M22 |
| (90) | 101.6 | 255 | 42 | 2 | 150 | 205 | 8 | 27 | M24 |
| 100 | 114.3 | 270 | 44 | 2 | 165 | 220 | 8 | 27 | M24 |
| 125 | 139.8 | 325 | 50 | 2 | 200 | 265 | 8 | 33 | M30×3 |
| 150 | 165.2 | 365 | 54 | 2 | 240 | 305 | 12 | 33 | M30×3 |
| 200 | 216.3 | 425 | 60 | 2 | 290 | 360 | 12 | 33 | M30×3 |
| 250 | 267.4 | 500 | 68 | 2 | 355 | 430 | 12 | 39 | M36x3 |
| 300 | 318.5 | 560 | 77 | 3 | 410 | 485 | 16 | 39 | M36x3 |
| 350 | 355.6 | 615 | 81 | 3 | 455 | 530 | 16 | 46 | M42x3 |
| 400 | 406.4 | 680 | 89 | 3 | 515 | 590 | 16 | 46 | M42x3 |
注記
※()内のフランジ呼び径は、なるべく使わないのがよい。
※ボルト穴径(h)は、ボルトのねじの呼びM30×3以上でM36×3以下の場合は、JIS B1001の2級によったものです。
