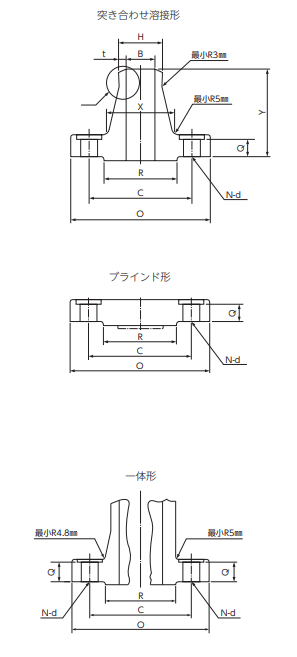

JPI管フランジ寸法表 クラス2500フランジ寸法表(平面座)

JPI管フランジ寸法表 クラス2500フランジ寸法表(平面座)

フランジ
呼び径
外径
O
内径
突き合わせ溶接形
B
ハブ元
の径
X
ハブ先
の径
H
平面座
の径
R
厚さ
(最小)
Q
全長
突き合わせ溶接形
Y
ボルト穴 ボルトのねじの呼び スタッドボルトの
長さ(参考)
フランジ
呼び径
A B 中心円の径
C
穴の数
N
穴の径
d
ユニファイ メートル A B
15 1/2 135 - 43 21.7 34.9 30.2 73 88.9 4 22 3/4-10
UNC
M20×2.5 120 15 1/2
20 3/4 140 - 51 27.2 42.9 31.8 79 95.2 4 22 3/4-10
UNC
M20×2.5 125 20 3/4
25 1 160 - 57 34.0 50.8 35.0 89 108.0 4 26 7/8-9
UNC
M24×3 140 25 1
(32) (1 1/4) 185 - 73 42.7 63.5 38.1 95 130.2 4 29 1-8UNC M27×3 150 (32) (1 1/4)
40 1 1/2 205 - 79 48.6 73.0 44.5 111 146.0 4 32 1 1/8-8
UN
M30×3 170 40 1 1/2
50 2 235 - 95 60.5 92.1 50.9 127 171.4 8 29 1-8UNC M27×3 180 50 2
65 2 1/2 265 - 114 76.3 104.8 57.2 143 196.8 8 32 1 1/8-8
UN
M30×3 195 65 2 1/2
80 3 305 - 133 89.1 127.0 66.7 168 228.6 8 35 1 1/4-8
UN
M33×3 220 80 3
100 4 355 - 165 114.3 157.2 76.2 190 273.0 8 42 1 1/2-8
UN
M39×3 255 100 4
(125) (5) 420 - 203 139.8 185.7 92.1 229 323.8 8 48 1 3/4-8
UN
M45×3 300 (125) (5)
150 6 485 - 235 165.2 215.9 108.0 273 368.3 8 54 2-8UN M52×3 345 150 6
200 8 550 - 305 216.3 269.9 127.0 318 438.2 12 54 2-8UN M52×3 380 200 8
250 10 675 - 375 267.4 323.8 165.1 419 539.8 12 67 2 1/2-8
UN
M64×3 490 250 10
300 12 760 - 441 318.5 381.0 184.2 464 619.1 12 74 2 3/4-8
UN
M70×3 540 300 12
フランジ寸法表 (単位:mm)


注記

※()内のフランジ呼び径は、なるべく使わないのがよい。

※本表はJPI-75-15-2011「石油工業用フランジ」付表8に示された寸法と同じです。
